{本文由家电维修技术论坛小编收集整理资料}英飞凌作为引领智能LED照明的领先供应商，从系统级角度看待问题，为客户提供卓越的数字产品和解决方案，在提供高性能表现的产品和系统解决方案的同时，极大的减轻了客户库存的压力和新产品推出的周期，扩展了研发设计的灵活性。 LED照明已经在整个照明应用中得到普及，伴随着智慧城市，智能路灯的发展，LED驱动电源也朝着智能化，数字化方向发展。英飞凌作为引领智能LED照明的领先供应商，从系统级角度看待问题，为客户提供卓越的数字产品和解决方案，在提供高性能表现的产品和系统解决方案的同时，极大的减轻了客户库存的压力和新产品推出的周期，扩展了研发设计的灵活性。英飞凌照明驱动ＩＣ以其丰富的产品类型，广泛的拓扑组合，搭配业界领先功率晶体管CoolMOS技术，充分满足了LED驱动电源设计的半导体器件选型需求。英飞凌的数字控制方案基于自有的数字核CPU，结合强大的功率半导体制造技术，将两者有机的集成在一起，创新了业界领先的数字LED驱动IC技术，此前已经量产3款产品， XDPL8105， XDPL8220， ILD2111。XDPL8221 是英飞凌系列数字智能LED驱动IC中新成员，集成PFC和反激控制器于一体，SO16窄体封装，具有恒流，恒压，限功率三种输出工作状态，独立的调光接口和通讯接口，极低的THD和待机功耗，使其具有强大的竞争力。 1．英飞凌数字控制器概述英飞凌数字控制器概念如图1示，内核嵌入式CPU是英飞凌自有数字核，功率变换控制减轻了CPU的负载，提高了系统效率。外围集成ADC转换器和功率高压启动单元及驱动。完善的保护功能也一并集成在内。

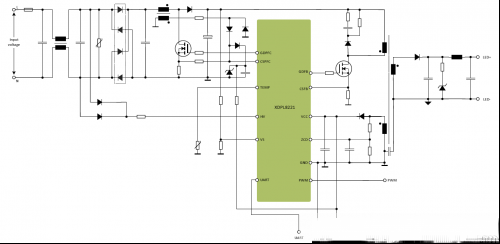

图1 英飞凌数字控制器 2．XDPL8221 系统概述典型的XDPL8221系统原理如图2所示，XDPL8221高度集成临界模式PFC和原边控制准谐振反激控制器，大大减少了系统元器件数量。两级方案减小了输出纹波，降低了单独一级对设计余量的要求，进一步降低了成本。 XDPL8221集成THD优化算法，使得系统具有很高的PF值和很低的THD值。独特的恒压，恒流，限功率控制模式自由切换，提供了极高的带载灵活性，系统设计研发者可以最大限度的利用系统硬件能力。芯片内的OTP单元存储系统的参数，例如输出电流，输出电压，最大输出功率，保护模式等等。参数可以在研发阶段或者量产产线上进行重新配置，这使得用户在不更改硬件参数的情况下，生成不同的机种，达到真正的一个平台多机种的目的。低待机功耗的需求在照明应用中越来越多，待机要求越来越低，XDPL8221低至100mW的待机功耗树立了行业的新标杆。此外，内部和外部的自适应过温度保护功能以及其他的保护功能一起守护着系统的安全可靠。

图2 XDPL8221典型系统下面的章节将主要介绍XDPL8221精准原边控制的原理，PF/THD优化的算法，调光性能，保护功能，以及独特的实时通讯功能。 2．1 XDPL8221原边控制原理及精度 XDPL8221原边控制的典型波形图，系统通过检测反激变压器原边峰值电流来计算次级电流及过流保护。通过检测辅助绕组的反射电压来计算次级电压，在退磁时间结束时，通过侦测ZCD脚位的电压值即可算出此时输出电压值。在已知输出电压和电流的基础上，通过软件的算法实现限功率控制。如图4所示为XDPL8221输出特性曲线，在恒压段，此时电源工作在恒压区，输出电流根据负载状态需低于一定值。在恒流段，此时电源工作在恒流点上，输出电压需低于一定值，用来保证整个系统的输出功率在控制范围内。在限功率段，电压和电流之乘积需小于或等于设定的最大输出功率。在限功率模式下，其限功率的精度在2%以内。限功率模式应用比较适合驱动COB灯珠。

图4 XDPL8221 输出特性曲线 2．2 XDPL8221 系统输入PF值和THD 值 XDPL8221内部集成了THD优化功能，使得THD在整个输入电压范围内和很宽的输出功率情况下都保持优秀的THD性能。

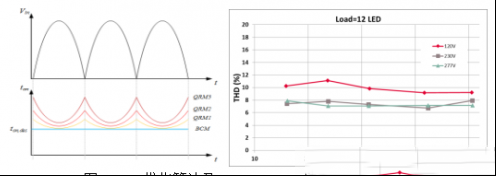

图5 THD优化算法及50W demoboard THD 测试结果图5右所示为实测的THD曲线。从曲线可以看出，全电压输入状态下，在30%负载到100%负载范围内，THD都能够做到低于12%，同时也能够满足EN61000-3-2标准要求。  推荐阅读：头一次见文章把精密电阻说得这么细致技术创新弥补EMI短板，磁隔离欲鱼与熊掌兼得看这里，继电器应用的那些事儿锂离子电池的核心技术原来是它！集成电路技术的根本——晶体管的故事要采购晶体么，点这里了解一下价格!
