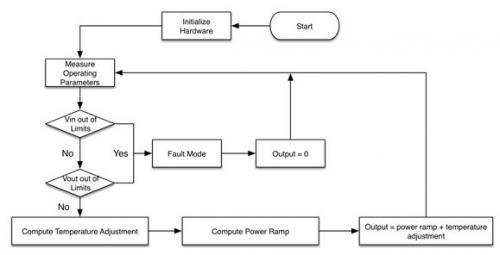

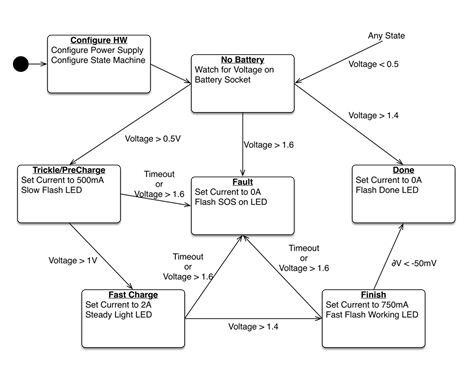

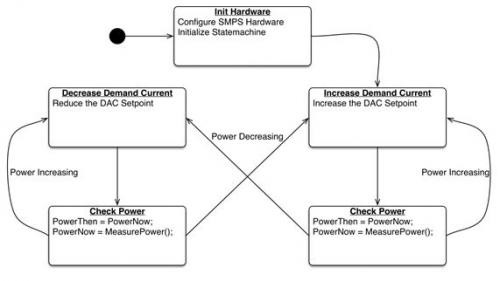

| {本文由家电维修技术论坛小编收集整理资料}在此配置中，外设配置为产生大多数电流模式的固定频率电源。COG是互补输出发生器。其功能是通过上升沿和下降沿输入构成的可编程死区生成互补输出。CCP配置为生成可编程的频率上升沿。当电流超出斜率补偿器的输出时，比较器C1生成下降沿。CCP可与C1结合来产生占空比。一些拓扑（如升压、反激或SEPIC）需要占空比。运放OPA用于提供反馈和补偿。 在此配置中，外设配置为产生大多数电流模式的固定频率电源。COG是互补输出发生器。其功能是通过上升沿和下降沿输入构成的可编程死区生成互补输出。CCP配置为生成可编程的频率上升沿。当电流超出斜率补偿器的输出时，比较器C1生成下降沿。CCP可与C1结合来产生占空比。一些拓扑（如升压、反激或SEPIC）需要占空比。运放OPA用于提供反馈和补偿。图中由DAC为运放提供参考电压，但如果不需要可编程电压，固定电压参考（FVR）也可用于为运放提供参考电压。斜率补偿器可通过比较器或COG复位。其工作原理是使用可编程灌电流来使预充电到其输入（此例中为OPA）所设置电平的电容衰减。这种电源配置非常易于使用。下面是LED串中升压电源调节电流的示例。 升压LED电源示例  构建并测试硬件后，只需实现一些基本功能便可增加智能，如下所示： LED驱动器流程图  功率点状态机  电池充电器状态机  结论 向电源添加得到的终结果远比单独使用器件时强大。集成可采用如下几种形式：仅将MCU接入现有SMPS设计，通过高性能dsPIC建立全数字SMPS，或使用混合信号MCU将模拟SMPS功能与MCU集成到单个芯片上。 （来源：中电网） 免责声明：本文为转载文章，转载此文目的在于传递更多信息，版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题，请联系小编进行处理。 推荐阅读： 模拟和数字MEMS麦克风集成进系统设计时的差别 SiC MOSFET AC BTI 可靠性研究 芯科技赋能中国新基建之谈谈储能背后的黑科技 运算放大器:模拟电路的“基础积木” 小粒子也能做大事，一个简单的装置让微粒产生振荡电流 |
