如何使晶体管在电路中充当一个开关

2023-5-21 19:10| 发布者: 开心| 查看: 341| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}晶体管是可以起两个关键作用的组件。它可以用作开关和放大器。很多时候，它在电路中起着很大作用。在本文中，我们介绍如何连接晶体管，使其可以用作电路中的开关。为什么晶体管被用作开关在讨论如何进行接 ...

{本文由家电维修技术论坛小编收集整理资料}晶体管是可以起两个关键作用的组件。它可以用作开关和放大器。很多时候，它在电路中起着很大作用。在本文中，我们介绍如何连接晶体管，使其可以用作电路中的开关。为什么晶体管被用作开关在讨论如何进行接线之前，让我们先介绍一下为什么晶体管在电路中用作开关。有很多不同种类的开关，以下陈列的是各种开关：按钮开关，翘板开关，滑动开关，DIP开关，按键开关，拨动开关，刀开关，它们的功能与晶体管相同，它们在电路中连接到开关输出侧的负载下面的电路使用单刀开关来打开或关闭负载（LED）。

如果以上这些开关具有相同的用途，那么为什么晶体管经常被用作电路中的开关呢？原因是晶体管是电气开关。与上面的机械开关不同，晶体管通过电流来导通或截止。机械开关，例如单刀开关，按钮开关，需要人工进行开关。但是，晶体管的开启和关闭不是通过人为干预，而是通过电流来控制。两者都有自己的用途。机械开关通常在电子电路的外部使用，在这种情况下，人们需要控制各种功能，例如用于打开或关闭设备的ON-OFF开关，音量控制等。当我们只想通过晶体管的通断状态来接通或关断器件时，就使用晶体管。作为晶体管完美地用作电气开关的主要示例，我们将在下面介绍。如何将晶体管作为电路中的开关进行连接现在我们知道了为什么将晶体管用作开关，现在我们讨论如何连接晶体管以在电路中用作开关。晶体管是三引脚器件，由双极结型晶体管（BJT）的基极，集电极和发射极组成。

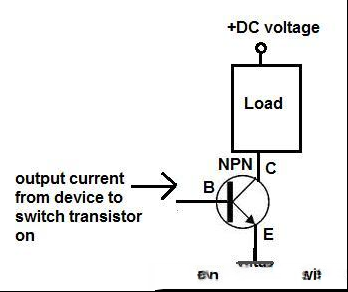

发射极是第一引脚，基极是中间引脚，集电极是第三引脚。为了将晶体管作为电路中的开关连接，我们将将晶体管导通的设备的输出连接到晶体管的基极。发射极将连接到电路的接地端。集电极将连接到晶体管将导通的负载和电路的电源电压。

该电路中有几个不同的部分。检测运动的部分是PIR运动传感器。当此传感器检测到运动时，它将运动能量转换为电流。许多电子设备都这样做。它们将机械转换为电流。PIR运动传感器可以做到这一点。一旦检测到运动，便将电流输出到其引脚3的输出引脚。由于此输出为电流，因此可用于导通晶体管。由于PIR运动传感器输出电流，并且晶体管是开关，因此它是与晶体管工作的理想开关。机械开关是人需要按下操作时使用的开关，晶体管是电流接通时的开关。因此，当我们希望电流控制电路中开关的状态时，可以使用晶体管。当PIR传感器未检测到运动时，它不输出电流，因此晶体管不会导通。当晶体管的基极没有接收到足够的电流时，没有电流可以从发射极流到集电极为负载供电，在这种情况下，负载是电动机。即使晶体管的集电极需要正电压（对于NPN晶体管）才能工作，它也不会仅仅因为有电压而导通。这是因为当晶体管没有接收到足够的基极电压时，它会充当开路。当晶体管开路时，没有电流可以流到地。因此，提供给直流电动机的+ 9V直流电压没有电势。电动机两端的电压均为+ 9V。只有当晶体管导通并且电流可以流到地时，才有确定的电位。当运动检测器检测到运动时，它会从其输出引脚输出电流到晶体管的基极。该电流使晶体管导通，因此晶体管现在可以为其负载（即电动机）供电。在该电路中，晶体管充当开关和放大器。如果使用PNP晶体管，则将负电压提供给集电极。  推荐阅读：轻松实现家庭自动化：从叮当门铃到物联网门铃Digi-Key独家供应Machinechat的即用型物联网数据管理解决方案改善动态环路响应电源设计说明：SMPS商业解决方案电源设计注意事项：如何提高开关效率要采购开关么，点这里了解一下价格!
