为你的应用选择合适的PMBus负载点解决方案

2023-5-21 19:10| 发布者: 开心| 查看: 320| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}PMBus是一项行业标准协议，它可以简化与电源转换器和电源系统中其它设备的2线制数字通信。在你的系统中使用PMBus可以减少设计时间、降低风险和成本，从而增加电源的功率密度和可靠性，并且优化组件性能和效 ...

{本文由家电维修技术论坛小编收集整理资料}PMBus是一项行业标准协议，它可以简化与电源转换器和电源系统中其它设备的2线制数字通信。在你的系统中使用PMBus可以减少设计时间、降低风险和成本，从而增加电源的功率密度和可靠性，并且优化组件性能和效率。PMBus使你能够监视电流、电压和温度，并且报告和记录故障。在使用PMBus时，通过将全新缺省参数储存在非易失性存储器中，设计人员能够在设备运行期间配置IC，从而在较短的时间周期内生成并验证全新设计。你需要监视系统运行，或者是搜集电源的有关数据吗？如果回答是肯定的，那么PMBus就非常适合你。 PMBus是一项行业标准协议，它可以简化与电源转换器和电源系统中其它设备的2线制数字通信。在你的系统中使用PMBus可以减少设计时间、降低风险和成本，从而增加电源的功率密度和可靠性，并且优化组件性能和效率。PMBus使你能够监视电流、电压和温度，并且报告和记录故障。在使用PMBus时，通过将全新缺省参数储存在非易失性存储器中，设计人员能够在设备运行期间配置IC，从而在较短的时间周期内生成并验证全新设计。 TI支持广泛的基于PMBus的DC/DC转换器、负载点 (POL)、单输出/多输出和单相位/多相位脉宽调制 (PWM) 控制器、热插拔IC、排序器/管理器和隔离式PWM控制器。在有多个选项可供选择时，为你的应用选择合适的设备是一项比较有挑战性的工作。

图1. TI的 PMBus功率链图 TI的PMBus控制器和转换器采用两种不同的控制模式拓扑：模拟控制环路，通常情况下，速度最快，以及数字控制环路，由于其时钟和比例积分微分 (PID) 电路，会增加系统的延迟。TI很多基于PMBus D-CAP™，D-CAP2™ 和D-CAP3™ 的控制器和iFET特有一个模拟控制环路，可实现更快的负载瞬态响应，并且没有环路补偿。将驱动器集成在芯片上并不一定能提供最优电源分区，因为这么做会限制开关频率 (Fsw) 并增加PWM控制器中的功率耗散。TI有很多支持无驱动器架构的器件，2013年，这一架构首先在TI的多相位PWM控制器中实现。由于增加了开关频率的处理能力，这个架构极大地增加了功率密度，并大大减少了电路板面积（将电路板面积最多减少了3倍）。为了简化布局布线，它还使制造商能够将互补功率级的大型底部散热垫直接接至PCB内部接地层。不同架构的PMBus示例：多相位PWM控制器（无驱动器）： 1. TPS40425和TPS40428双相位/双输出多相位PWM控制器最多可堆叠至4相位，并且特有支持前馈的电压模式。这些控制器可以与TI的60A同步降压NexFET™ CSD95372A或CSD95378B智能功率级产品配对使用。请在这里查看TI Design参考设计。 2. TPS53647 TI首款用于ASIC/FPGA内核的通用、高电流、4相位、单输出PMBus多相位PWM控制器。特性包括自动均衡、D-CAP+™ 控制模式和一个复位功能。所有这些特性可以减少过冲和下冲、实现严密的相位间电流和热共享、减少输出电容器数量、在无需电力循环的情况下轻松复位至最初的启动电压、并且实现较低的外部组件数量。多相位PWM控制器（带有栅极驱动器）： 1. TPS40422双相位、双输出多相位PWM控制器特有支持前馈的电压控制模式。 iFET转换器（具有集成型MOSFET）： 1. SWIFT™ 20A TPS544B20和30A TPS544C20 D-CAP-2控制模式转换器。2. 支持电压控制模式与频率同步的SWIFT 20A TPS544B25和30A TPS544C25 D-CAP2控制模式转换器。TI的完整SWIFT产品组合请见表1。3. 支持PMBus精简特性集的TPS53915 12A D-CAP3控制模式转换器。 PWM控制器： TPS40400 PWM控制器特有一个外部电源块和支持前馈的电压控制模式。TI的完整PWM控制器产品组合请见表2。

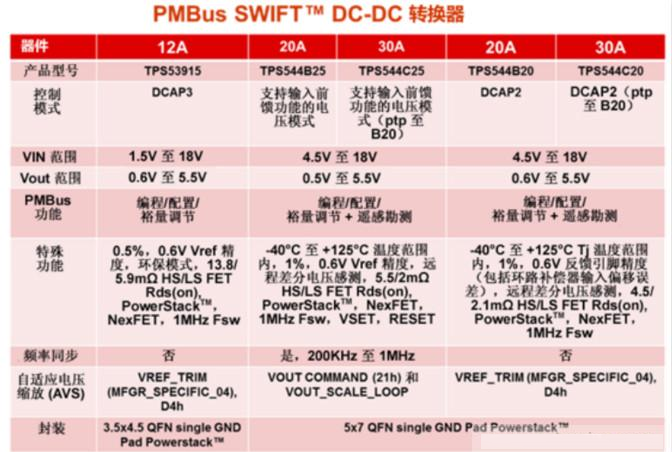

表1. TI的PMBus DC/DC转换器解决方案。

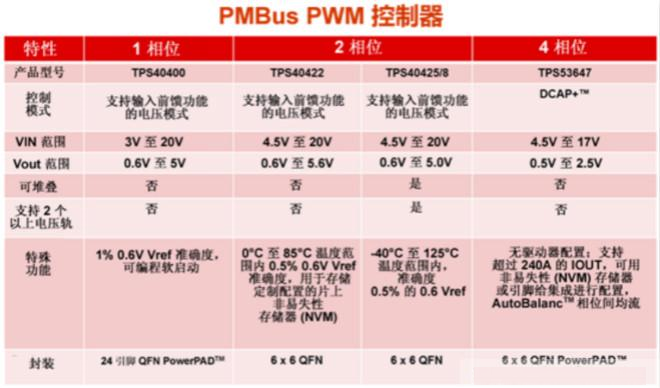

表2. TI的PMBus PWM控制器解决方案我希望这篇文章在帮助你为应用选择合适器件的同时，有助于你了解TI所提供的基于PMBus的不同产品。  推荐阅读：市场上流行哪些车载充电方案？关键的短脉冲为什么选择GaN晶体管？MASTERGAN1告诉你答案怎么DIY一个粒子检测器？万用表的前世今生要采购转换器么，点这里了解一下价格!
