使用小尺寸、引脚式SOT-23薄型多路复用器克服最后时刻的需求变化

2023-5-21 19:09| 发布者: 开心| 查看: 320| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}我们都曾有过这样的经历——姗姗来迟的需求变化让你的设计陷入混乱。没有足够的时间更改设计，多路复用器的选择也少之又少。在最后关头可能面临无数的变化，但我在与设计人员合作时经常遇到的一个 ...

{本文由家电维修技术论坛小编收集整理资料}我们都曾有过这样的经历——姗姗来迟的需求变化让你的设计陷入混乱。没有足够的时间更改设计，多路复用器的选择也少之又少。在最后关头可能面临无数的变化，但我在与设计人员合作时经常遇到的一个问题是：如何在选择了微控制器后监控增加的节点数，如图1所示。在这种情况下，我们面临的最大挑战是缺少可用的电路板空间来安装额外的多路复用器。

图1：具有8:1多路复用器的通用输入/输出(GPIO)扩展功能幸运的是，小尺寸的8:1多路复用器可提供相对简单的解决方案，如TMUX1308。当你想到小尺寸多路复用器时，可能会认为唯一的选择是使用四方扁平无引脚（QFN）封装的器件。其实还有另外一种选择，即小型晶体管（SOT）-23封装的多路复用器。

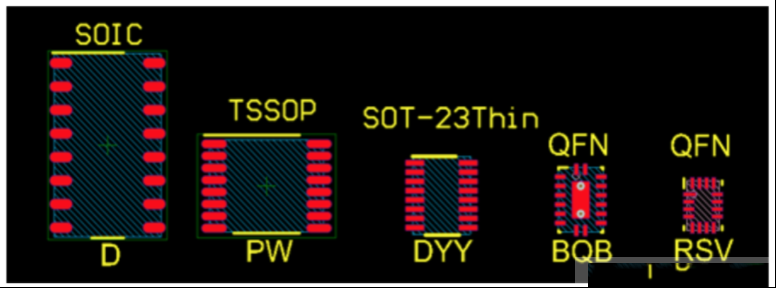

图2：TI 16引脚封装尺寸比较图2比较了常规16引脚封装的尺寸，你会注意到薄型SOT-23是一种引脚式封装，它的尺寸是目前大多数设计中使用的薄型小外形封装（TSSOP）解决方案的一半。您可以轻松地用两个16引脚SOT-23薄型器件取代16引脚TSSOP，并保留了在类似区域进行布局的能力。SOT-23薄型封装还采用了0.5mm的间距，这种制造设计规则被广泛接受，并且很容易手工焊接。如果你想提高电路板密度，但又要求使用引脚式封装，那么SOT-23封装是一个不错的选择。了解更多关于小尺寸封装的优势，请查阅技术白皮书
