{本文由家电维修技术论坛小编收集整理资料}稳压器一般用于生成恒定的输出电压。利用控制环路，可通过未经调节的输入电压生成稳定、精准的输出电压。动态电压调节(DVS)有什么作用？动态电压调节意味着可以在运行期间调节电源的输出电压。进行此类调节有多种原因。在轻载运行条件下，提高PFC级的转换效率用于功率补偿的功率因数校正(PFC)级，可将电网电压的交流电压提升至直流中间电路电压。在240 V交流系统中，这种中间电路电压一般为380 V，如图1所示。ADP1047 PFC控制器可以使用DVS，在不影响设定的380 V电压的情况下独立降低输出电压负载，例如，降低至360 V。在采用部分负载运行期间，此举可以提高电源的转换效率。

图1. 带下游ADP1046直流-直流转换器的ADP1047 PFC级。微控制器在各种工作状态下高效运行另一个DVS使用示例如图2所示。在此示例中，ADP2147 降压型开关稳压器为数字信号处理器(DSP)供电。在许多应用中，都可以使用微控制器、DSP或FPGA来提高系统效率，方法是：在处理器处于待机模式时降低内核电压。在VDD_INT电压（内核电压）降低（例如，在DSP在低负载状态下运行时，从1.2 V降低至1.0 V）时，多种DSP，包括ADI提供的ADSP-BF527 都可以更高效地运行。处理器的功耗在很大程度上与其时钟频率和工作电压的平方成比例。将ADSP-BF527的电源电压降低25%，动态功耗会降低超过40%。ADI的许多DSP都具有类似特性。

图2. 具有DVS功能的ADP2147开关稳压器可实现ADSP-BF527的高效运行。改善负载瞬态后的恢复速度如之前的两个示例所示，使用DVS的常见原因是提高效率或降低损耗。但是，也存在其他一些有趣的应用。许多系统都要求采用经过精准调节的电源电压。对于图3所示的电压范围，可以使用1.2 V内核电压。该电压可以为1.2 V ± 10%。在这个示例中，在静态负载下和负载动态变化时都要保持电压不变。如果将反馈控制设置在允许范围的中间，一半范围适用于静态误差源，也适用于负载瞬态之后的动态电压变化。有一个小技巧，即在低负载时稍微提高输出电压，在高负载时稍微降低输出电压。在高负载情况下，有时会采用更低负载，此时一般出现小幅度电压过冲。可以通过稍微降低高负载的设定点电压，将这种电压过冲保持在允许范围内，如图3所示。左侧为高负载，右侧为低负载。

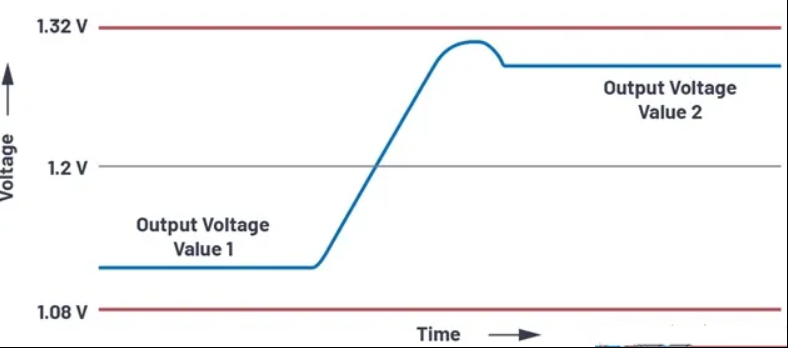

图3. 基于负载电流动态调节电源电压。相反的情况自然也适用。当负载较低时，它在某个时间点会上升。可能动态出现电压过冲。在低负载下，电压稍微升高，因此仍保持在允许范围内。对于这种特性，通常称之为电压自动定位。除了上述应用外，还有许多其他应用的动态变化电压也是有利的。例如控制直流电机、操作执行器，或驱动Peltier元件进行温度调节。动态电压调节是指动态调节生成的电压，对于许多应用，这种调节非常有帮助，甚至是必要的。特别是在数字控制电源中，DVS很常见，也很容易实现。  推荐阅读：汽车零部件低功耗测试三大难点更高功率的以太网供电开辟新的物联网应用Limata创新型的LUVIR技术加速PCB防焊量产制程贸泽电子与Molex联手打造数字工业物联网智库电源设计控制的利弊权衡要采购开关么，点这里了解一下价格!
