宽禁带半导体器件GaN、SiC设计优化验证

2023-5-21 19:06| 发布者: 开心| 查看: 59| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}第三代宽禁带半导体器件GaN和SiC的出现，推动着功率电子行业发生颠覆式变革。新型开关器件既能实现低开关损耗，又能处理超高速dv/dt转换，且支持超快速开关切换频率，带来的测试挑战也成了工程师的噩梦。结 ...

{本文由家电维修技术论坛小编收集整理资料}第三代宽禁带半导体器件GaN和SiC的出现，推动着功率电子行业发生颠覆式变革。新型开关器件既能实现低开关损耗，又能处理超高速dv/dt转换，且支持超快速开关切换频率，带来的测试挑战也成了工程师的噩梦。结合泰克新一代示波器，泰克针对性地推出带宽1Ghz、2500V差模、120dB共模抑制比的全面光隔离探头，提供系统优异的抗干扰能力，帮助工程师进行第三代半导体器件的系统级优化设计。工程师在设计电源产品时，优化上下管的驱动条件，从而保证安全的条件下降低损耗，提高转化效率，可以满足宽禁带半导体器件的测试需求。 TIVH高带宽探头测试在开关技术应用中的桥式驱动上管测试中，普遍会碰到测试驱动信号的正确测试问题，现象表现为波形振荡变大、测试电压值误差大，不利于设计人员的器件评估和选择，其根本的原因在于所使用差分探头的连接和CMRR共模抑制比规格满足不了测量要求问题。泰克的TIVH_差分探头有效的解决了连接、测量带宽、高频CMRR和驱动小信号测量问题。选择TIVH差分探头的基本原则是以驱动信号的上升时间为依据，仪器系统对被测点的影响小于3%。上管信号测量考虑因素：带宽、电压范围（共模和差模）、CMRR和连接。根据测试驱动信号的上升时间来选择的方案配置如下，探头的带宽最好示波器的带宽一致。基本配置：MDO3K/4K + TIVH02 /TIVH05 /TIVH08；优化配置MSO5/350/500/1000 + TIVH02 /TIVH05 /TIVH08。

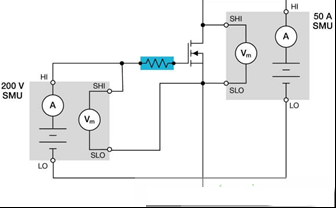

验证SiC、GaN宽禁带器件特性 SiC和GaN越来越广泛的被应用在电源产品中，当测试高压测Vgs导通电压时，因为频率高（快速开、关）以及示波器探头在高带宽下的共模抑制不够而导致不能准确测试。共模抑制差导致测量受到共模电压干扰而很难准确测试实际的差分信号。泰克提供全面光隔离探头（ISOVu)配合高达12位新五系示波器MSO5 成为业内唯一解决方案，高达1GHz的系统带宽满足 GaN 和 SiC。
