具备负载断开功能的同步升压转换器SGM6612A

2023-5-21 19:05| 发布者: 开心| 查看: 73| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}SGM6612A是一颗20V/10A同步升压转换器芯片，内置门驱动器用于驱动外部开关断开负载。通过集成两个14mΩ高/低压侧电源开关，SGM6612A可提供高达10A的开关峰值电流和20V输出电压，从而为包括便携式扬声器 ...

{本文由家电维修技术论坛小编收集整理资料}SGM6612A是一颗20V/10A同步升压转换器芯片，内置门驱动器用于驱动外部开关断开负载。通过集成两个14mΩ高/低压侧电源开关，SGM6612A可提供高达10A的开关峰值电流和20V输出电压，从而为包括便携式扬声器、液晶显示器源驱动、功率放大器电源、电机驱动器电源及USB Type-C电源在内的便携式设备提供一种高效率、小尺寸的电源解决方案。 SGM6612A采用固定频率峰值电流拓扑架构来调节输出电压，能够以最小的输出电容提供出色的线性和负载瞬态响应。中等或重载条件下，SGM6612A采用脉宽调制（Pulse Width Modulation，PWM）模式；轻负载条件下，SGM6612A进入自动脉冲频率调制（Pulse Frequency Modulation，PFM）模式以提高效率。

图1 SGM6612A功能框图一颗出色的模拟芯片该具备怎样的性能？从图1可以看出，SGM6612A所需要的外部器件很少，并且还提供一个单独的DISDRV引脚来驱动负载输出端的外部FET，在设备关断或输出短路时能完全断开输入与输出的连接。启动时，通过内部55μA吸入电流源来控制外部P-FET开关。如果电感电流达到了短路保护电流限制阈值（典型值20A），或者输出电压降低到了正常输出值的70%，SGM6612A将进入自动切断短路保护（Hiccup）模式并提供90ms的短路保护，并在短路条件解除后自动恢复。此外，该装置还提供输出过压保护、电感限流保护和热关机保护机制。

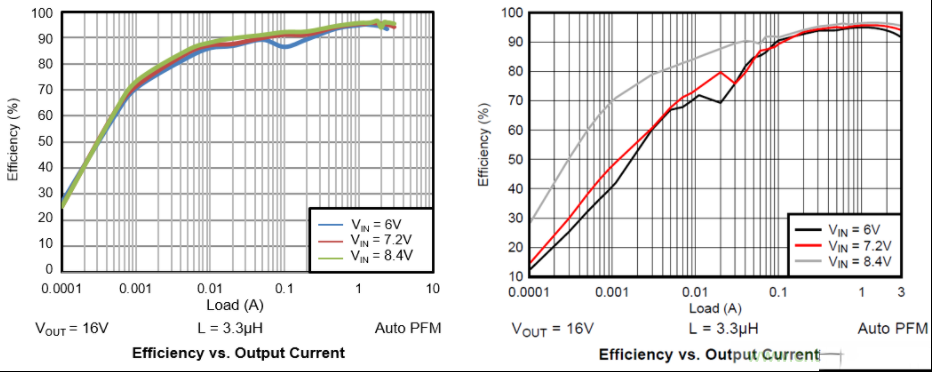

图2 输出短路保护图3-图8展示了SGM6612A（左）与竞品（右）在不同条件下的性能对比：

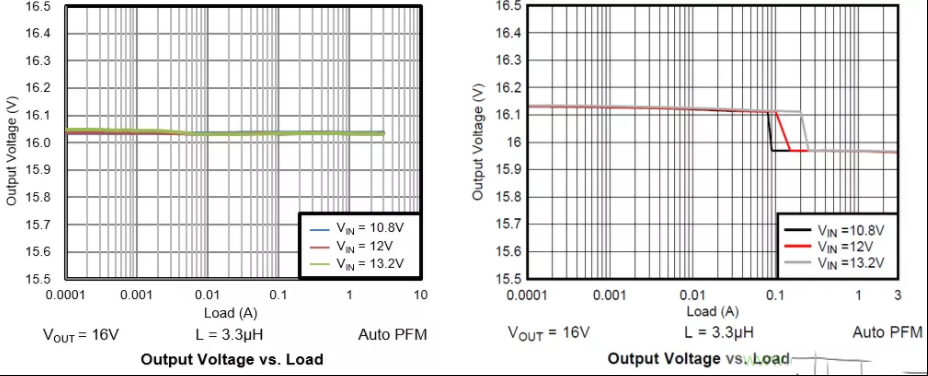

图3 电感3.3μH、输出16V时不同负载的效率曲线对比不同输入电压下（设定16V），不同输出负载下的输出电压（Output Voltage vs. Load），SGM6612A有更好的负载调整率。

图4 不同输入电压、不同输出负载下的输出电压对比在输入电压6V至14V、输出电压16V、开关频率500kHz条件下，P-FET连接在电路中，3A满载输出电流下的各项实测值。 01 输出1A负载的纹波电压时，SGM6612A纹波电压都在输出值的0.5%以内

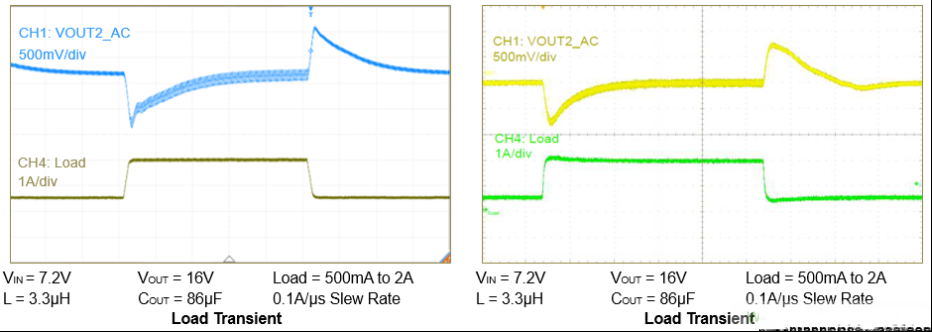

图5 输出1A负载的纹波电压对比 02 负载变化瞬态响应

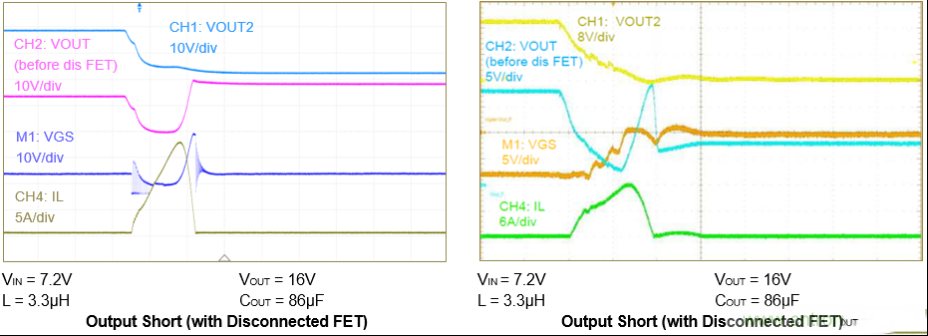

图6 负载变化瞬态响应 03 输出短路时的芯片响应

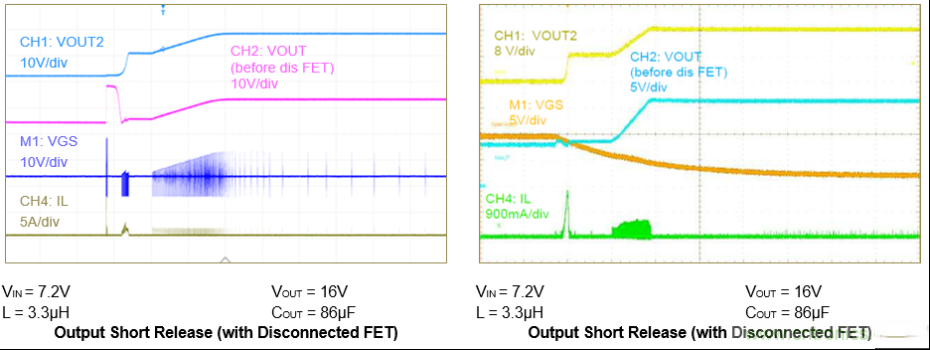

图7 输出短路时的芯片响应 04 输出短路释放后的实际响应

图8 输出短路释放后的实际响应上述测试数据可以看出，SGM6612A支持最高2.2MHz的可编程电阻开关频率；采用峰值电流控制拓扑以保护器件在升压运行阶段不会过载；具有短路保护功能和过压保护功能；在轻载条件下自动强制PFM模式，通过降低开关损耗来提高效率，最高效率可达95%。特征 ●   输入电压范围：2.7V至16V●   输出电压范围：4.5V至20V●   高达10A可编程电阻器电流限制●   集成两个14mΩ低导通电阻内部FET●   在输入电压7.2V、输出电压16V、输出电流2A时，效率高达95%●   电阻器开关频率可编程，高达2.2MHz●   用于负载断开的门驱动器●   自动切断短路保护功能●   过电压保护●   轻载自动PFM模式●   绿色TQFN-3×3.5-13L封装  推荐阅读：利用模拟开关实现555自激振荡器的脉冲转换模拟电源和数字电源具集成型电压限制功能的3A、1MHz降压模式LED驱动器易用的PFC助益电机控制应用利用功能隔离断开接地环路，减少数据传输错误要采购开关么，点这里了解一下价格!
