采用双向PFC和混合变频器解决方案，在储能和太阳能博弈中处于领先地位

2023-5-21 19:05| 发布者: 开心| 查看: 80| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}住宅储能市场虽然现在处于起步阶段，但正位于爆炸式增长的边缘。自2018年第一季度以来，仅在美国，该市场就同比增长了232％，而能源存储在2019年第一季度的部署中占比为46％。如今，住宅储能领域的规模比公 ...

{本文由家电维修技术论坛小编收集整理资料}住宅储能市场虽然现在处于起步阶段，但正位于爆炸式增长的边缘。自2018年第一季度以来，仅在美国，该市场就同比增长了232％，而能源存储在2019年第一季度的部署中占比为46％。如今，住宅储能领域的规模比公用事业部署的规模要小。预计全球住宅储能市场将从2019年的60亿美元增长到2024年的175亿美元；复合年增长率为22.88％（根据最新的Wood Mackenzie美国能源存储监控器）。随着具有各类背景和专业知识的新参与者进入市场，全球公司开始看到储能的未来增长潜力。储能开发人员要克服的关键设计挑战在于系统集成，以最终实现更低的系统成本、更小的外形尺寸以及更少的组件和子系统数量。对于能量存储来说，系统集成意味着通过从单向功率转换阶段转向双向功率转换阶段，将电池充放电的两条独立路径合二为一。转向双向功率因数校正（PFC）和逆变器功率级储能市场的兴起可归因于方法和创新，这些方法和创新使设计人员能够克服系统集成和成本等重大挑战。在出现更新的技术和解决方案之前，单向AC/DC、单向DC/AC和DC/DC功率级是传统系统解决方案。图1说明具有单向功率因数校正（PFC）和逆变器功率级的典型系统。

图1：具有单向PFC和逆变器级的电网级系统图然而，但这种单向方法为实现系统集成设置了不可避免的障碍。系统会需要更多的功率级、组件和控制器，这将导致更高的系统成本。本质上讲，能量相对于电池双向流动，要么流入电池进行充电，要么流出电池进行放电。如果可压缩这些功率级，则可减少组件、模块和子系统的数量，最终降低系统物料清单（BOM）成本。这些挑战的潜在解决方案是AC/DC、DC/AC和DC/DC功率转换级的双向功能。为进一步提高系统集成度、降低系统物料清单和减小外形尺寸，涉及能量存储的电网系统正在朝着图2所示的双向电源转换模块发展。

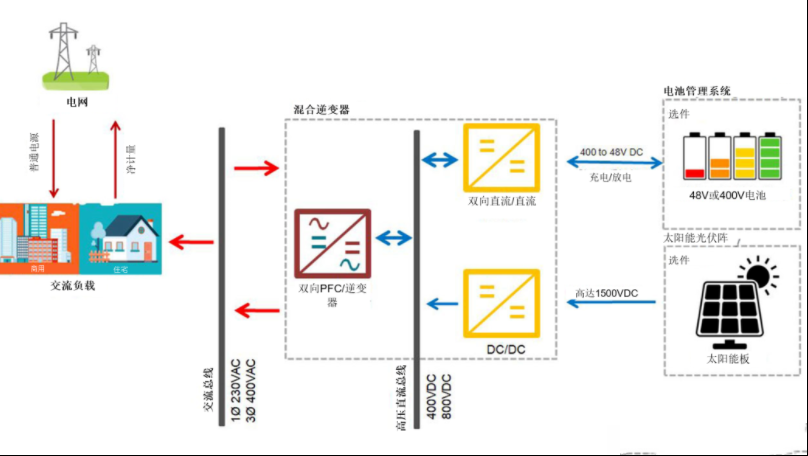

图2：具有双向PFC和变频器级的电网级系统图 C2000™MCU的最新参考设计中实现了双向功率变换。具有GaN的双向交错式CCM图腾柱无桥PFC参考设计基于TMS320F280049C实时控制器系列。混合逆变器由于希望在储能市场中进一步提高系统集成度，因此出现了另一个市场趋势：混合动力或储能逆变器的部署。逆变器简单来说是将直流电转换为交流电的功能。但当有多个直流电源时会发生什么？在电网基础设施环境中，常规逆变器会将太阳能电池板的直流电转换为交流电。混合逆变器补充了具有能量存储的太阳能逆变器系统，因此同一逆变器可逆变来自太阳能光伏（PV）面板或充电电池的直流电。实际这是太阳能光伏制造商利用储能来发展业务并保持领先地位的一种方式。储能解决方案是必然趋势，而对于太阳能系统设计人员而言，混合逆变器是实现无风险且面向未来解决方案的关键。需求与解决方案双向储能解决方案，包括混合逆变器在内的双向储能解决方案要求高功率效率、性能和设备紧凑性。这些需求转而要求实现更高级的电源拓扑、更低的总谐波失真、更快的瞬态响应、更高的控制环路频率和更高的脉宽调制（PWM）频率，而这些只有通过支持更复杂的PWM方案、高分辨率PWM、高模数转换器（ADC）速度和高处理能力的实时控制器才能实现。 C2000实时控制器产品组合不仅为储能系统还为许多数字电源应用提供了这些优势： ● 可实现高效的最大功率点跟踪、升压、AC/DC、DC/DC和DC/AC子系统的低成本解决方案；● 能够集成多个子系统的高端选择，为混合逆变器提供了一条途径；● 双浮点内核（中央处理单元和控制律加速器）实现复杂的数字信号处理算法；● 一种与实时处理外设紧密耦合的设备架构，可提供确定的性能；● 内置的可配置逻辑块，能够提供扩展的保护和监控功能，从而消除了现场可编程门阵列/复杂的可编程逻辑器件；● 高速（最高200 Mbps）快速串行接口（FSI）可在功率级之间进行快速互连，无需进行隔离；● 模拟前端、16/12位ADC、比较器、数模转换器和sigma-delta滤波器模块简化了隔离和非隔离的电流和电压检测；● 增强的PWM和捕获模块使配置功率级更具灵活性。表1列出具有C2000器件的参考设计，结合了AC/DC和DC/DC功率级的双向实现以及先进而复杂的PWM方案。

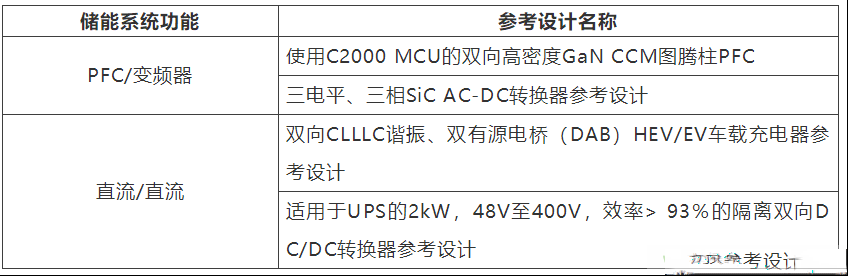

表1：TI 储能系统参考设计储能解决方案逐渐兴起，电网基础设施设计人员也正在投资以跟上竞争对手和市场的步伐。双向功率转换模块和混合逆变器解决方案可减少组件、模块和子系统，并最终降低系统BOM成本。用于实时控制的C2000™器件专门为满足设计人员的需求而设计，并有助于持续发展储能市场。  推荐阅读：什么是一款高性能微波频率合成器的必要条件？利用防闩锁型ADG5408 8:1多路复用器实现鲁棒的电池监控解决方案在美好的存储世界中，有什么是可能的？宽禁带生态系统：快速开关和颠覆性的仿真环境利用ADI的mSure技术实现电表精度监测要采购转换器么，点这里了解一下价格!
