适用于办公自动化设备、机器人的高性能直流集成型电机驱动器

2023-5-21 19:03| 发布者: 开心| 查看: 66| 评论: 0

阅读字号:

摘要: {本文由家电维修技术论坛小编收集整理资料}电动玩具、POS打印机、视频安防摄像头、办公自动化设备、游戏机、机器人，这些看似不相关的现代电子产品都有着共同的运动中枢：电机以及电机驱动电路。圣邦微电子推出的SGM42600及SGM42609正是适用于这类应 ...

{本文由家电维修技术论坛小编收集整理资料}电动玩具、POS打印机、视频安防摄像头、办公自动化设备、游戏机、机器人，这些看似不相关的现代电子产品都有着共同的运动中枢：电机以及电机驱动电路。圣邦微电子推出的SGM42600及SGM42609正是适用于这类应用的高性能直流集成型电机驱动器。直流电机通常由定子和转子两大部分组成。直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场。运行时转动的部分称为转子，主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢。电枢电阻很小，导致直接启动时启动电流会很大，通常可达到额定电流的10~20倍。过大的启动电流会使供电网络电压下降过多，影响其它电路的正常工作；使电动机的换向恶化，甚至烧坏电动机；同时过大的冲击转矩会损坏电枢绕组和传动机构。因此，除容量很小的电动机以外，一般不允许直接启动，电机驱动器则可以提供很好的启动控制。 SGM42600/ SGM42609为任性操作提供保障。除具有集成型电机驱动器更高性能、更好保护、更省布板面积以及简化设计等优点外，圣邦微电子推出的SGM42609和SGM42600产品还具有同类型产品更高的工作电压，为系统安全提供更多保障。

图1 SGM42600应用电路图

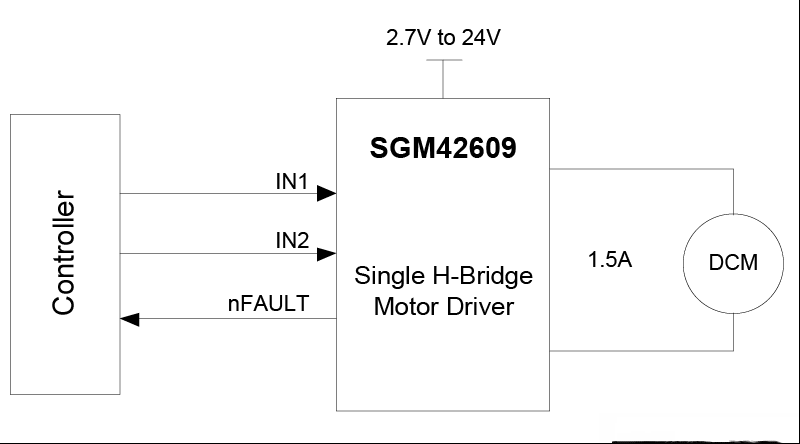

图2 SGM42609应用电路图

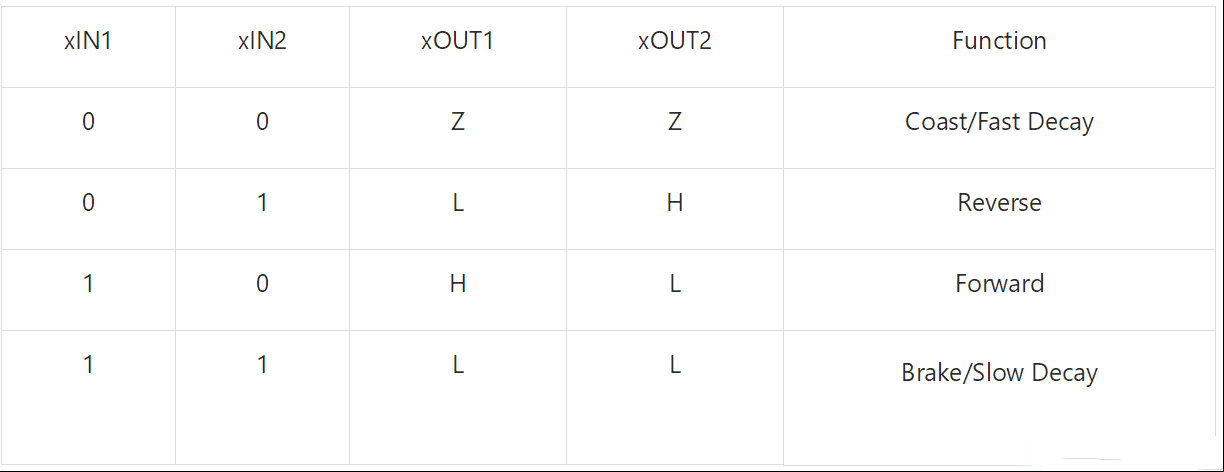

表1 H桥控制逻辑 SGM42609/ SGM42600的应用 ●  POS打印机●  视频安防摄像头●  阀门控制电机●  智能锁●  机器人 SGM42609/ SGM42600的特性 ●  单/双H桥式电流控制电机驱动器            ○  SGM42609可驱动一部直流电机            ○  SGM42600可驱动两部直流电机或一部步进电机            ○  宽输入电压范围：2.7V到24V            ○  输出电流：每个H桥1.5A RMS, 2A Peak电流            ○  HS+LS MOSFET导通电阻：410mΩ (at VCC=5V, TA=+25℃) ●  PMW绕组电流调节/电流限制●  低功耗休眠模式●  过电流、热保护等保护功能●  支持-40℃到+125℃操作温度范围  推荐阅读：采用两级电源架构方案提升48V配电系统功率密度和数据中心能效电源供电以及电机驱动原理与电路分析分析、优化和消除带VCO的锁相环在高达13.6 GHz处的整数边界杂散交错ADC揭秘10BASE-T1L：将大数据分析范围扩大到工厂网络边缘要采购电机驱动器么，点这里了解一下价格!
