电磁炉的工作原理【附图】】

2023-5-14 11:46| 发布者: 开心| 查看: 61| 评论: 0

阅读字号:

摘要: 电磁炉的工作原理图3-20 为一个典型电磁炉的整机结构图。从整机结构来看，电磁炉的结构比较简单，控制电路、电源电路和操作显示电路是电磁炉的主要电路。由于电磁炉在工作时会产生热量，所以在电磁炉的内部都安装 ...

采用双门控管控制的电磁炉电路结构框图

图3 -24 采用双门控管控制的电磁炉电路结构框图在工作的时候，电磁炉通过调整功率来实现火力的调整。具体地讲，火力的调整是通过改变脉冲信号脉宽的方式实现的。在该电路中，加热线圈脉冲频率的控制是由两个门控管实现的，这两个门控管交替工作，即第一个脉冲由第一个门控管控制，第二个脉冲由第二个门控管控制，第三个脉冲又回到第一个门控管中，如此往复。这种采用两个门控管对脉冲频率进行交替控制的方式可以提高工作频率，同时也可以减少两个门控管的功率消耗。门控管控制的脉冲频率就是加热线圈的工作频率，这个频率一般来讲应该和电路的谐振频率是一致的，这样才能形成一个良好的振荡条件，所以对电容的大小和线圈的电感量都有一定的要求。门控管控制的脉冲频率是由PWM 脉冲产生电路产生的。脉冲信号对门控管开和关的时间进行控制，在一个脉冲周期内，门控管导通的时间越长，力日热线圈输出的功率就越大: 反之，门控管导通的时间越短，加热线圈输出的功率就越小。通过这种方式控制门控管的工作，即可实现火力的调整。目前，对PWM 脉冲产生电路的控制都是采用微处理器控制方式。微处理器(简称CPU)作为电磁炉的控制核心，在工作的时候接收操作显示电路人工按键的指令。操作开关将启动、关闭、功率大小、定时等工作指令送给微处理器，微处理器就会根据用户的要求对PWM 脉冲产生电路进行控制，从而实现对加热线圈功率的控制，最终满足加热所需的功率要求。在电磁炉内部设有过压、过流和温度检测电路，在工作时如果出现了过压、过流或温度过高的情况，过j玉、过流和温度检测电路就会将检测的信号传递给微处理器，微处理器便会将PWM 脉冲产生电路关断，从而实现对整机的保护。此外，在电路中还设有低压电源电路，它主要是为控制电路、检测电路以及PWM 脉冲产生电路提供低压电压的。下面具体了解一下电磁炉中各部分电路的功能以及它们之间的联系。图3-25 为典型电磁炉的功能框图。

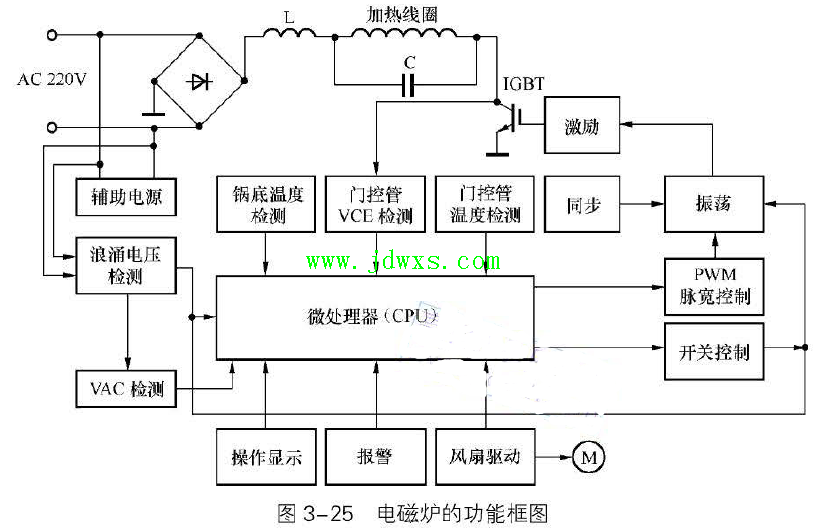

图3-25 电磁炉的功能框图我们已经知道，电磁炉的电源是由交流220V 电压提供的，该电压经过桥式整流电路给加热线圈提供电流。加热线圈是由门控管进行控制的，而对于门控管的控制是由一个激励电路(脉冲信号放大电路)实现的。激励电路的功能是给门控管提供足够的驱动电流，因为一般门控管的功率比较大，所以需要比较大的激励电流，如果激励电流过小，门控管就不能正常工作。从图中可以看到，激励电流是由脉冲信号振荡电路产生的。振荡电路的振荡是受几个方面控制的。脉宽控制电路对振荡电路进行控制，并由同步电路将振荡电路的振荡和整机的同步信号保持同步关系。这个同步关系就是指和控制信号的同步关系，如果这两个信号不同步，就不容易对脉冲信号进行控制。在进行过压、过流和温度保护的时候，一般都是通过对振荡电路进行控制，使振荡电路停振，那么整机也就停止工作了。这是一种比较容易实现的控制方式。电磁炉中的微处理器可通过开关控制电路直接对振荡电路进行开/关控制。当温度过高时，由温度检测电路送来的控制信号就会对振荡电路进行自动控制，此时，即使饭没做熟，也要对电磁炉进行断电关机，等电磁炉的温度降低以后才能够启动继续进行加热工作。作为控制核心，微处理器对门控管的温度进行检测，对门控管的电压进行检测，对锅底的温度进行检测，这些都要符合正常的工作条件，如果不符合这些条件，就要关机进行保护。人工操作指令是通过操作显示面板上的操作按键发出的。当按下某一操作按键后，操作显示电路就会将人工指令传递给微处理器，微处理器根据所接收到的指令信息对电磁炉的工作进行控制。在工作过程中，微处理器还会将电磁炉的工作状态信号送到显示电路中进行显示，是开机工作状态还是关机保护状态都会在显示屏上显示出来。由于电磁炉工作时会产生大量的热量，因此在电磁炉中都设有风扇以利于散热。电磁炉散热风扇的驱动也是由微处理器进行控制的，一般微处理器对风扇都是采用延迟控制，即在电磁炉加热之前便会启动风扇，但电磁炉停止加热之后，风扇还会再工作一段时间，以确保机器内部的热量彻底散去。报警电路就是在电磁炉出现过压、过载情况时发出报警信号。例如，若炉温过高或电磁炉在工作时未检测到铁质炊具，报警电路就会发出报警信号，驱动蜂鸣器发声。此外，由于电磁炉的加热线圈需要高压、大电流，而控制电路、检测电路等都需要低压、小电流，所以在电磁炉中都设有一个辅助电源以提供其他电路所需的低压。而浪涌电压检测电路则主要是对电磁炉的整机电路进行保护的。例如，如果220V 电压升得过高，浪涌电压检测电路就会将检测信号传给微处理器，微处理器输出保护信号会对整个机器进行保护。综上所述，可以看出整个电磁炉电路是相当复杂的，哪一部分电路的失常都可能引起整机不工作。因此，就要了解电磁炉里面的各利1 电路的功能和控制关系，这是维修电磁炉的关键。 123 / 3 页
