电磁炉原理

图3 -22 典型电磁炉的工作原理图为了使加热的效率提高，目前电磁炉都采用高频方式。交流220V 电压的频率是50Hz，变成直流以后通过谐振电容和加热线圈产生谐振，通过门控管的控制使它形成高频开关振荡电压(即开关管导通就有电流，截止就没有电流)。当开关脉冲的频率和谐振频率相同时，整个电路的谐振就形成了振荡，力日热线圈内就形成了高频振荡电流，此时所产生的磁力线就是高频磁力线。磁力线辐射出去使铁质锅底产生涡流，这就是高频电磁炉的工作方式。图3-23 是典型电磁炉的整机结构框图。加热线圈是电磁炉非常重要的部分，它是产生强磁场的器件。电磁炉工作时，交流220V 电压经桥式整流堆整流滤波后输出300V 直流电压并送到加热线圈，力日热线圈与谐振电容形成高频谐振，将直流300V 电压变成高频振荡电压，该电压可以达到1000V 以上。

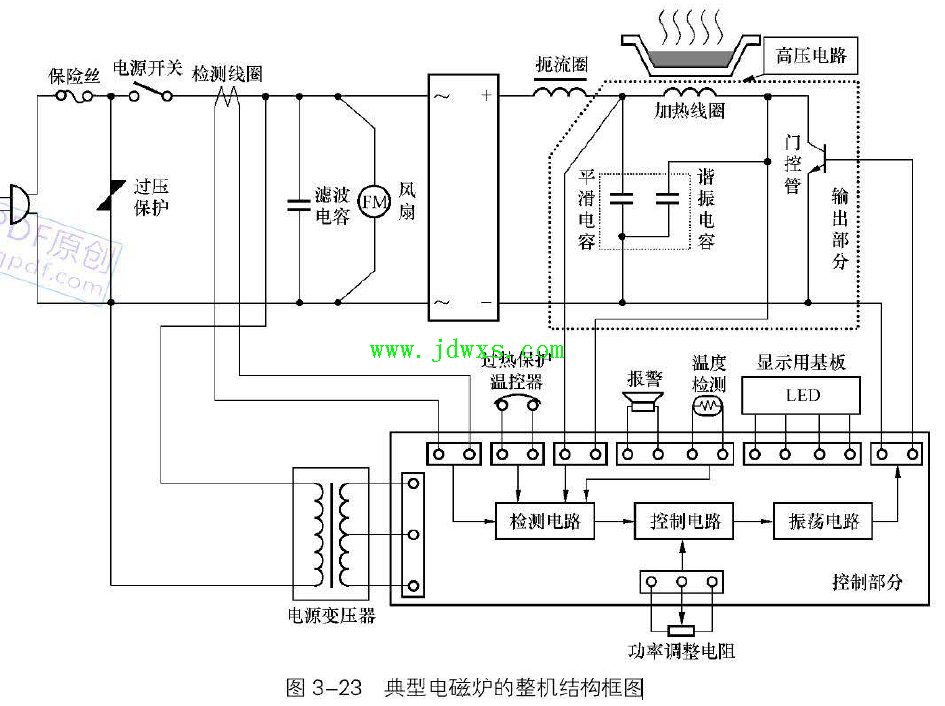

图3-23 典型电磁炉的整机结构框图电磁炉的控制部分主要包括检测电路、控制电路和振荡电路等，在电磁炉中它们被制成一个电路单元。电路单元中的振荡电路所产生的信号通过插件送给门控管，门控管的工作受其栅极的控制。电磁炉工作时，脉冲信号产生电路为栅极提供驱动控制信号，使门控管与炉盘线圈形成高频振荡。电路单元中的检测电路在电磁炉工作时自动检测过压、过流、过热的情况，并进行自动保护。例如，炉盘线圈中安装有温度传感器，它是用来检测炉盘线圈温度的，如果检测到的温度过高，检测电路就会将检测到的信号送给控制电路，然后通过控制电路再控制振荡电路，切断脉冲信号产生电路的输出。过热保护温控器通常安装在门控管集电极的散热片上，如果检测到门控管的温度过高，温控器便会自动断开，使整机进入断电保护状态。报警电路一般是通过检测电路由微处理器进行控制的，它会发出报警信号，以提醒用户。电源变压器是给控制板(控制电路单元)供电的，它一般将交流220V 输入然后变成低压输出，再经过稳压电路变成5V 、12V、20V 等直流电压，为检测、控制电路和脉冲信号产生电路提供电源。电磁炉的供电回路主要由交流220V 市电插头、保险丝(熔丝) 、电源开关、过压保护电路、电流检测电路等环节组成。如果整机的电流过大，会烧毁保险丝: 如果输入的电压过高，过压保护器件会进行过压保护; 如果主电源的电流过大，也会通过检测环节将电流检测的值通知控制电路进行自动保护。因为电磁炉是大电流高功率器件，所以供电的安全保护也十分重要。由于电磁炉的地线都是连在一起的，没有和交流部分进行隔离，所以地线都有可能带有220V 高压，在检修时需要特别注意。使用隔离变压器进行开机检测是安全措施之一，如果不使用隔离变压器，在检测时要特别小心。尤其是门控管有一个很大的散热片，这个散热片和集电极紧贴在一起，散热片本身是金属的，可以导电，所以散热片上就带有高压，在打开电磁炉时，只要是带电状态，就不要随便触摸里面的金属部分，以防止触电。图3 -24 为采用双门控管控制的电磁炉电路结构框图。从图中可以看到，加热线圈是由两个门控管组成的控制电路控制的。在加热线圈的两端并联有电容C l，这个电容就是高频谐振电容。在外电压的作用下，高频谐振电容的两端会形成高频信号。
