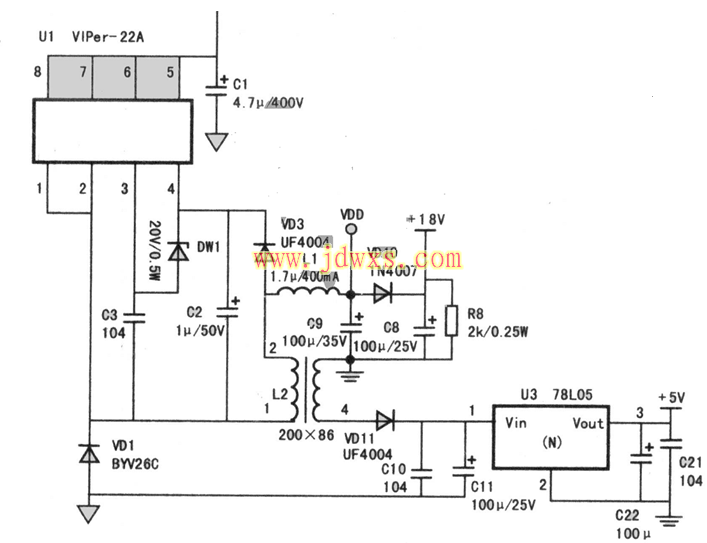

电磁炉 VIPER12A/22A开关电源工作原理简述（以万利达606G.PCB电磁炉为例）：220V市电经过D2、D9整流后，经C1滤波，送至VIPER22A的5、6、7、8脚，启动VIPER22A芯片。当VIPER22A开通时，脉冲电压经过变压器L2线圈，在R8、C9上整流成约20V左右的VDD电压，一路经D3给VIPER22A供电；另一路经L1、C10给风机供电，再经D10给339、驱动级供电；经R7、C11，由U3提供稳压5V电源。此外，VDD电压经DW1稳压管到VIPER22A的反馈FB端。当电压高于20V时，DW1导通，则有反馈电流输入VIPER22A的反馈端，VIPER22A经过内部处理判定是否到达关断电平，从而达到调整PWM的目的。这也使VDD电压始终处于20V左右，经过R8、C9、C10、L1等大电容滤波稳定在20V电平。D1是续流二极管，作用是当VIPER22A关断时，电流经过变压器L2线圈，负载，D8，形成完整的回路。U3-L7805是电压调整IC，内置电流限制保护，热保护功能。本电路是将20V的VDD电压，经R7、C11限流降压滤波后再由U3将电压转换为稳定的5V电压，供给CPU等电路。早期的606G.PCB电源是在变压器L2上有个二次绕组，由此提供5V电源；当VIPER22A关断时，二次绕组产生的电压经二极管整流，电容滤波，形成约9V左右的直流电压。此电压再经7805IC稳压后转换成5V电压为系统芯片供电。VIPER22A各脚电压参考值（输入220V，静态）：1-21V，2-21V，3-39V，4-21V，5、6、7、8-310V。  |
