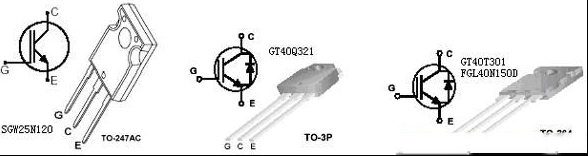

| 家电维修社欢迎你！ 一、简介 1.1 电磁加热原理 电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。 1.2 458系列筒介 458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,介面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。全系列机种均适用于50、60Hz的电压频率。使用环境【温度wd】为-23℃~45℃。电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2小时不按键(忘记关机) 保护、IGBT【温度wd】限制、IGBT【温度wd】过高保护、低温环境工作模式、IGBT测温传感器开/短路保护、高低电压保护、浪涌电压保护、VCE抑制、VCE过高保护、过零检测、小物检测、锅具材质检测。 458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU程序不同而己。电路的各项测控主要由一块8位4K内存的单片机组成,外围线路简单且零件极少,并设有【故障】报警功能,故电路可靠性高,维修容易,维修时根据【故障】报警指示,对应检修，本文由家电维修杂志论坛http://www.jdwx.cn/收集资料相关单元电路,大部分均可轻易解决。 二、原理分析 2.1 特殊零件简介 2.1.1 LM339集成电路  LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。 2.1.2 IGBT  绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MO长虹SFET等电压激励场控型器件优点于一体的高压、高速大功率器件。 目前有用不同材料及工艺制作的IGBT, 但它们均可被看作是一个MO长虹SFET输入跟随一个双极型晶体管放大的复合结构。 IGBT有三个电极(见上图), 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极) 。 从IGBT的下述特点中可看出, 它克服了功率MO长虹SFET的一个致命缺陷, 就是于高压大电流工作时, 导通电阻大, 器件发热严重, 输出效率下降。 IGBT的特点: 1.电流密度大, 是MO长虹SFET的数十倍。 2.输入阻抗高, 栅驱动功率极小, 驱动电路简单。 3.低导通电阻。在给定芯片尺寸和BVceo下, 其导通电阻Rce(on) 不大于MO长虹SFET的Rds(on) 的10%。 4.击穿电压高, 安全工作区大, 在瞬态功率较高时不会受损坏。 5.开关速度快, 关断时间短,耐压1kV~1.8kV的约1.2us、600V级的约0.2us, 约为GTR的10%,接近于功率MO长虹SFET, 开关频率直达100KHz, 开关损耗仅为GTR的30%。12345678910... 11友情提示，文章来自互联网收集，欢迎你到论坛技术交流请点击这里www.jdwx.cn 12345678910 / 10 页下一页 |
