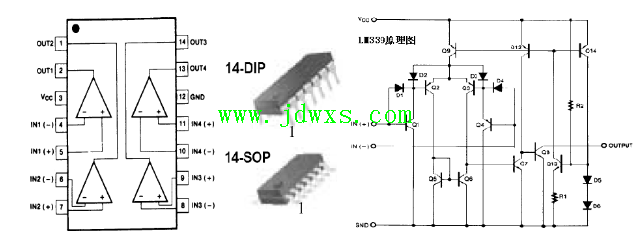

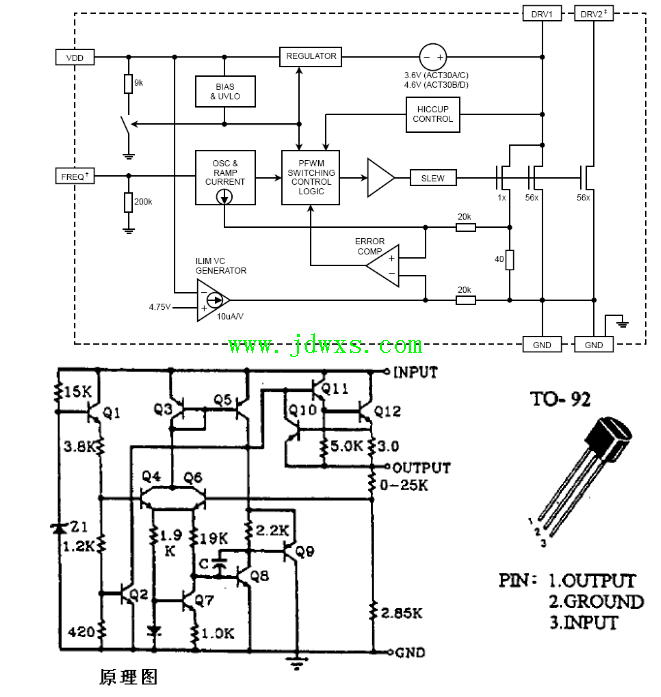

| 电磁炉上元器件的规格与作用简介1) 电阻的作用:限压与分流作用，按种类分为：贴片，插件，额定功率有0603、0805、1206、1/6W、1/4W、1/2W、1W、2W、3W、5W、2）电阻的参数：阻值、误差、材料、功率。耐温度、碳膜电阻：-55℃～150℃3） 功率 最高使用电压 最高过负荷电压 最高断续过负荷电压 1/8W、1/6W 200V 300V 300VV 1/4W 300V 500V 500V 1/2W 350V 700V 700V 1W 500V 1000V 1000V 2W 500V 1000V 1000V高频变压器74HC164移位寄存器  稳压块ACT30B  显示LED、DIG比较器LM339  使用电压范围：a)IGBT功率管、整流桥堆IGBT在大致相同工作电流下各品牌一般都可通用，2000W以下一般使用额定电流在20~25A的IGBT管。 IGBT管在工作过程中会发热，应加散热片进行散热。在装配过程中应均匀涂抹散热硅脂，并紧接触散热片进行安装。 IGBT是高阻抗器件，对静电特敏感。 整流桥，220V电源的，2000W内的，一般使用15~25A，600V规格，各品牌均可通用，目前市场上有很多种品牌，日本新电源、天津中环、乐山希尔，那些质量较差的，主要表现在耐压较差，或外表粗糙、不平、有凸起现象，在装配时，若不注意螺丝批的力度，就很容易使整流桥打裂。整流桥是微发热器件。 b)谐振电容谐振电容是指电磁炉电控板上与线盘相并联的高压电容，电容范围为0.15~0.4Uf/1200V，行业上最常用的品牌有顺德的创格、百明。一般情况下，在同一规格线盘下，容值越大的，电磁炉工作中心频率就越低，430材质锅具功率就越易上来。但对304材质锅具的，就会使在最小连续档温升变大。此电容在工作中需承受超过1000VDC的电压，且会发热，如果耐温耐压不过关，则在工作过程中极易损坏。c)平波、滤波电容 电磁炉电控板上在交流进线处一般放置一2Uf/275VAC的CBB电容，起滤波作用，在整流桥、扼流圈后面放置4~10Uf/275VAC的CBB电容，起直流平滑作用，类似水桶原理，使后级的线盘，IGBT工作电流尽量平滑。d)扼流圈 在整流桥后级，主要起两个作用，一将外界来的干扰挡住门外，二将IGBT、线盘工作时自产生的干扰关在门内，不让干扰跑出到市电上，从而影响其它电器工作。自身会发热，当线径小于额定电流所需时，或磁芯质量太差，或破裂或磁饱和，均会使温升增加。一般耐温130~200度。如若出现绕线匝间短路，在工作中会使短路的绕线烧黑。 e)电流互感器 电流互感器，起电流检测的作用，用于整机的功率控制。此器件主要是次极绕线容易断线，易容易引起整机功率波动、检不到锅，功率异常等故障。f)高压取样电阻用于电压、IGBT工作波形的检测，由于工作在高压，大电流甚至高频的工作环境中，所以售后故障率较高。是不检锅、无功率输出、误报警的主要故障原因。故障主要表现为变值、开路。g)散热器散热片用于IGBT、整流桥发热器件的降温。h)高频变压器电源转换器件，如损坏，会使5V、18V等电压没有或偏差太大。i)快速反应二极管主要用于开关电源中，主要特性为工作频率高，开关导通速度快，由于有些此管与1N4007外表像，使得两种容易混料、错插件，造成故障主要有无电压输出，或工作一段时间后器件损坏。一般反应速度越快的管，管的PN结压降越小。j)主芯片用于电磁炉功能控制，类似人的大脑功能。用于电磁炉的主要有东芝、三星、HOLTEK、义隆，现代等品牌。如损坏，主要表现在无功率输出，或锅拿走依然有功率，或乱显示，炸机等。k)显示芯片74HC164主要用于数码管类的电磁炉显示，是一移位送数寄存控制器。如若损坏，表现为乱显示、暗亮、按键操作失灵等。l)18V、5V 18V主要用于 IGBT管的驱动、339的工作电源、风扇的电源。18V电源高于20V时，会超过IGBT管的使用电压范围，会使风扇转速加快，噪因增加，电压过低，又会使IGBT管驱动不够，风扇转速不够。 5V主要用于主芯片的工作电源，比较器的电压基准。电压偏高时，会使高压保护电压偏高，430锅功率偏大，IGBT管反压点抬高。电压偏低时，就会使高压保护电压偏低，430锅功率容易上不去，IGBT反压点降低。 |
