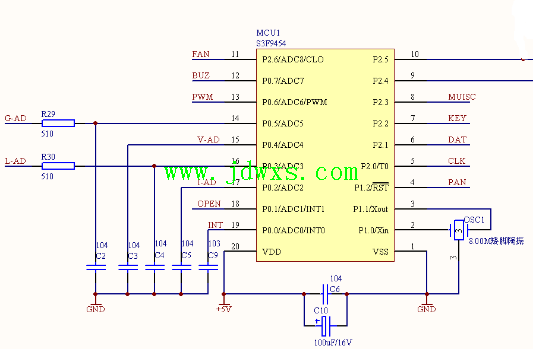

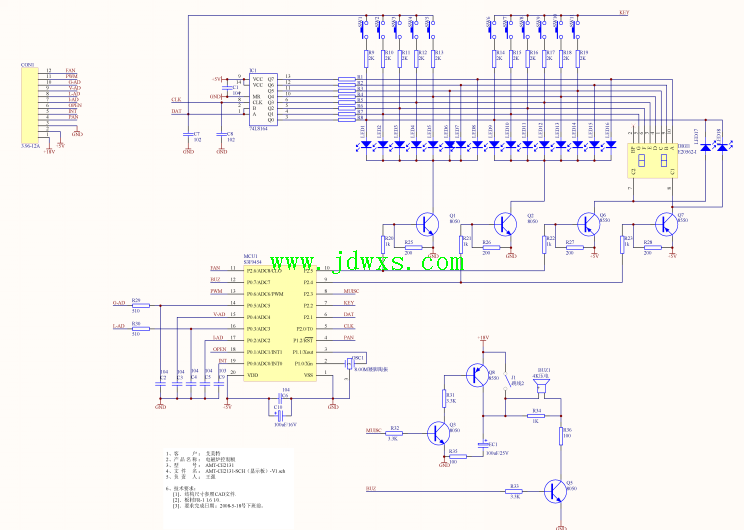

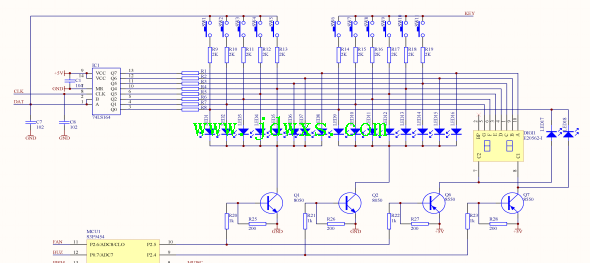

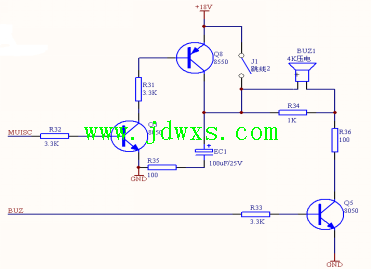

电磁炉的原理图各功能部分的分析 电磁炉显示板原理图整体框图 显示板分成3大部分: 11、显示控制部分 12、蜂鸣器驱动电路 13、微电脑主控芯片IC 十一、显示控制部分 作用:指示电磁炉各种工作功能、不同功率档位、各种故障判断。 通用Q1、Q2、Q6、Q7三极管及164的串联移位送数扫描来控制LED灯及数码管的显示。扫描判断按键是否有否。 CPU通按按键指令输出命令 1、按键按下各种功能,CPU相应输出指示LED灯及数码管显示定时时间或功率档位。 2、当电磁炉出现故障时,输出故障代码,并通过声电来通知用户。 此电路异常易出现:显示不良,按键无效。 十二、蜂鸣器驱动电路 作用:可做美音,即各种音调,也可以做成单调的声音, 单音调时:J1跳线接上,R31、R32、R35、EC1、Q3、Q6不接,BUZ端口输出8K频率。 美音声调:J1跳线不接,MUISC输出一段时间。给EC1电容充电后关断,BUZ 输出不同的频率,可以听出不同的音调。 CPU在故障或按键操作或功能完成时提醒用户,通过发出音响来与用户交流。 此电路异常易出现:无声音 十三、微电脑主控芯片IC 1 ... 3456789101112 / 12 页下一页 |
