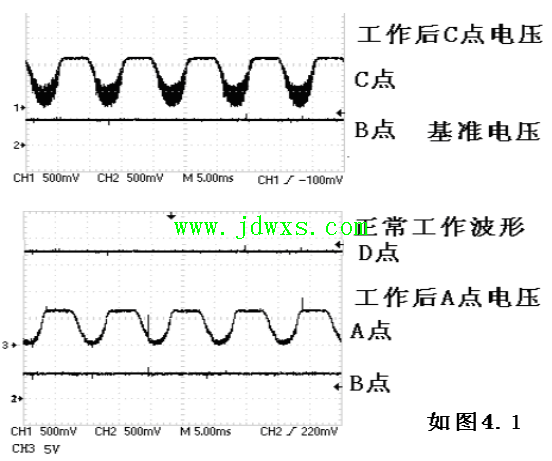

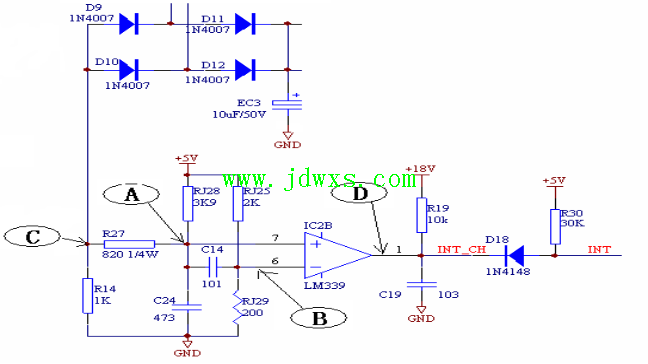

| 电磁炉的原理图各功能部分的分析 作用：判断有无锅具、恒定电流、稳定调节功率提供反馈输入电流 电流互感器T1的次级测得的交流（AC）电压.经D9～D12组成的桥式整流电路整流，EC3电解电容滤波平滑、由电阻R15、RJ41、RJ16分压后，所获得的电流电压送到CPU，该电压越高表示电源输入的电流越大，待机时电流取样基本为零，如图3.1所示， 电流越大，A点的电流电压波形幅值越高，B点的取样点就越高，表示功率越大。电容EC3选值时不应太大，如果太大了，会造成电容充放电时间太长，影响读取电流AD时间，从而会导致开机时，功率上升的时间很慢。 VR1电位器作校准功率用，通过VR1电阻的大小，就可以调节B点的输出电压，电阻越小，功率越大，反之就功率越小，一般调节电位器在中间位置。 CPU根据监测电压AD的变化，作出各种动作指令 1判断是否放入合适的锅具。（锅具是否小于Φ80（或Φ60）、是否有偏锅，电流过小，再判PWM是否最大，两者满足则判为无锅） 2、限定最大电流，在低电压时保证电流恒定或不超过。保护关键器件工作在规格要求范围内，以及防止输入电源线或线路板走线过电流不够造成烧断。 3、配合电压AD取样电路及电调控PWM的脉宽，令输出功率保持稳定。 此电路易出现的现象：功率压死、功率飘移、无功率输出、断续加热 四、干扰保护电路 1、电流保护电路   作用：浪涌保护电路，监控输入电网的异常变化，在有异常时，关断IGBT进行保护 1、正常工作时，LM339的1脚内部三极管截止，电阻R19把1脚电压变为高电平，当电源输入端出现大电流时，1脚内部三极管导通，输出低电平，CPU连接的中断口经过二极管D18被拉低，CPU检测到低电平时发出命令，让IGBT关断，起安全保护作用，此保护属于软件保护，另外还有硬件保护，当1脚内部三极管导通，输出低电平，直接拉低驱动电路的输入电压，从而关断IGBT的G极电压，保护了IGBT不被击穿，通常要判断是软件保护还是硬件保护方法是：通常软件保护时，软件会设置2秒才起动，硬件起动时间很快不超过2秒钟。 2、C点电压由于选择的参考点是地，静态时，C 点的电压由RJ28、R27、R14电阻分压所得，当正常工作起来后，互感器感应输入端的电流，C点的电压会下降，电流越大，C点电压越低，如图4.1所示，所以A点电压也会下降，B点为LM339负端RJ29、RJ25分压后的基准电压，当A点电压下降到B点以下时，LM339反转，D点输出低电平拉低中断口。通过调节输入正负端的参数来改变干扰的灵敏。 用工具查看两输入端在最大功率工作时，比较电压越接近越好，但仿止出现太过灵敏而导致中断间隙。（变频器上（不一定，但是比较能体现）一般干扰比较大，在最大档功率最大电流时（190~210V之间电流最大）最容易出现，） 3、CPU根据中断口检测电源输入端的浪涌电流，程序检测到有低电平，停止工作，起保护IGBT不受浪涌电流所击穿。 此电路异常出现：检锅不工作、不保护爆机 12345678910... 12 / 12 页下一页 |
