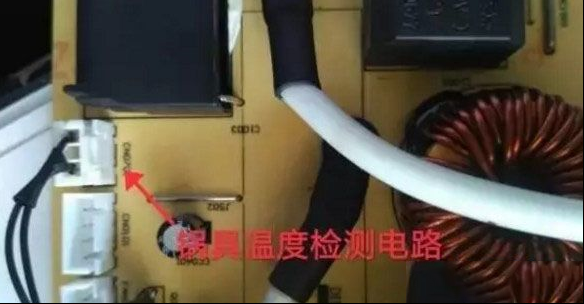

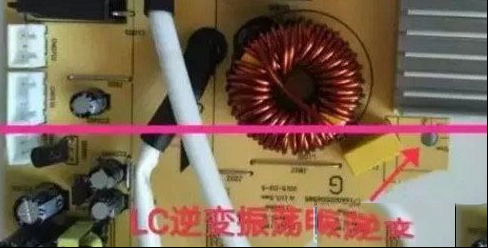

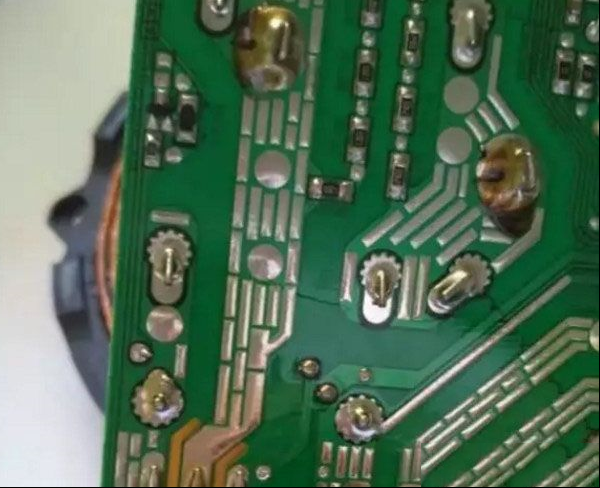

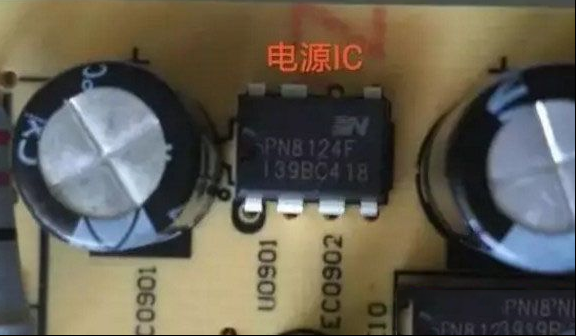

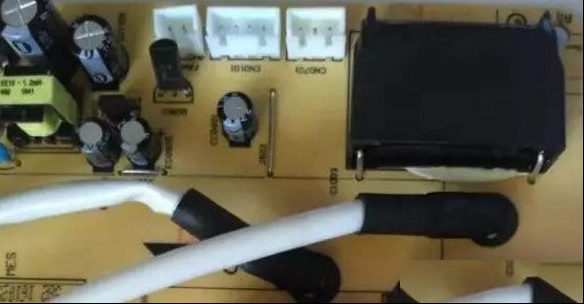

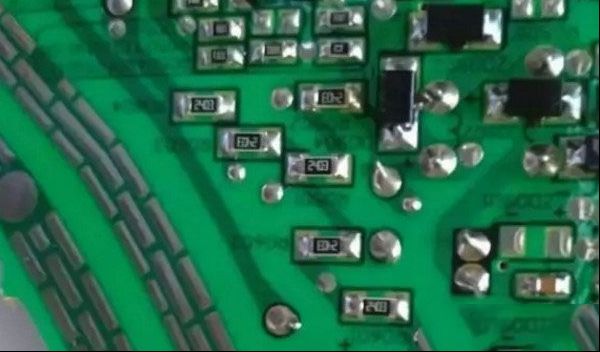

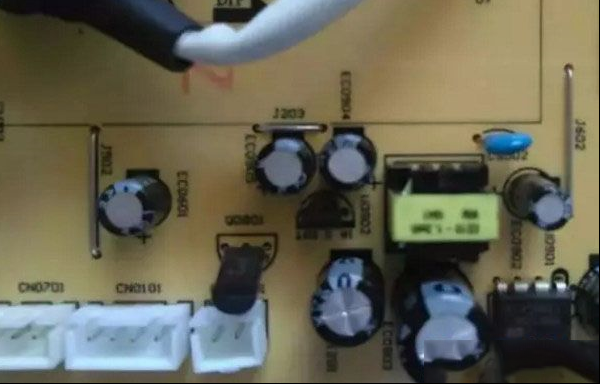

| 一、高压整流变换电路 通俗的说，该电路将市电经电容，电感滤除电网中杂质，而后经整流变成310左右的直流电，提提供给线圈盘和IGBT管作为正常工作电压主要元件：电容，电感，压敏电阻，保险管，桥堆。  二、低压电源稳压电路 该电路就是把前面单元电路输出300V左右的直流电压，再经开关电路降压和稳压后输出电磁炉所需要的低压电源。  18V和5V就是从这里来的，这个电路涉及的东西多。  三、LC振荡逆变电路 LC振荡逆变电路是电磁炉的工作电路，通过IGBT的导通与截止，让电流在线圈盘与高频电容（0.2uF电容）间形成振荡，在铁质锅底形成涡流加热。  元件主要是功率管（IGBT），励磁线圈，高频电容等。 四、同步检测电路 同步检测电路是从线圈盘与高谐振电容并联电路两端检到同步信号，经整形放大后控制IGBT的G极的驱动电压，使加到IGBT的G极开关脉冲电压的前沿与C极峰值电压的后沿保持同步。  形象的说：就是取样，送样，对比执行。 五、振荡锯齿波形成电路 振荡锯齿波形成电路的主要功能是根据同步检测电压与CPU生成的驱动控制电压形成一定的锯齿波电压来驱动后级电路。 六、IGBT高压保护电路 通俗的说法，就是保护IGBT电路，文绉绉的说法就是：检测IGBT的反峰逆程脉冲电压，保护lGBT不受损坏。  七、浪涌保护电路 浪涌保护电路是在220v交流输入电压突然出现浪涌电压时，也就是说有时候市电像波浪一样涌过来，这个时候浪涌保护电路将检测到的电压信号送到集成电路，然后由集成电路输出信号使IGBT截止，电磁炉停止工作。  八、锅具温度检测电路 就是通过线圈盘中央的热敏电阻阻值的变化从而保护电磁炉不受高温损坏。有过热保护和干烧保护两部分。  九、IGBT温度检测电路 锅具温度检测电路一样，也是利用热敏电阻温度变化保护IGBT，一般IGBT热敏电阻都放在IGBT下面，拆开散热片才能看得到。  还有风机驱动电路，蜂鸣器驱动电路等等，这些电路相对来说，没有这么重要，也不怎么复杂就略过。 |
