海菱HL-2010全自动豆浆机电路与维修

2023-5-14 09:24| 发布者: 开心| 查看: 141| 评论: 0

阅读字号:

摘要: 本文笔者该机采用微电脑芯片构成全自动智能控制,具有定时预约,数码显示功能,采用不锈钢电热管及不锈钢内胆和滤网。 一、电路原理 该电路由微电脑芯片NT66P22AK控制,控制电路见图1所 ...
    本文笔者该机采用微电脑芯片构成全自动智能控制,具有定时预约,数码显示功能,采用不锈钢电热管及不锈钢内胆和滤网。



  一、电路原理


           该电路由微电脑芯片NT66P22AK控制,控制电路见图1所示,电源电路见图2所示。接通电源,若杯内水位末达到要求高度时不能启动加热管,并显示“E1”,蜂鸣器呜叫提示缺水,此功能能防止加热管干烧。当水位正常时显示“00”,按S1 IC 11脚输出低电平,Q6导通,继电器J1吸合开始加热,随水温升高,测温探头的阻值随之变化,经IC处理后由数码管显示加热温度。当温度升高到80℃时,Ic的11脚输出高电平停止加热,同时12脚输出低电乎Q5导通,J2吸合,电动机M得电旋转,开始打浆,打浆20秒、停10秒,反复四次后打浆结束,12脚输出高电平,11脚输出低电平,J1吸合,进行二次加热,当豆浆煮沸时泡沫上升至防溢探头时13脚输入低电平,使11脚输出高电平,以停止加热防止豆浆溢出。当豆浆煮熟时数码管显示“99”加热停止,蜂鸣器报警并显示“ED”提示豆浆已经煮好。


  二、故障检修
故障表现为:电机不旋转。
故障检修:拆开机壳,用万用表测量电机绕组正常,观察碳刷完好,直接给电机通电,电机能够旋转,故障应在控制部分。因微电脑芯片不易损坏,且数码管能够显示并有报警声,所以重点检查微电脑输出部分的器件,检查Q5、Q6完好,当检查到D6时发现该二极管已经短路导致J2不能动作。更换D6后通电试机,当加热到80℃时电机开始旋转,故障机修到这里,终于修好值得探讨。。

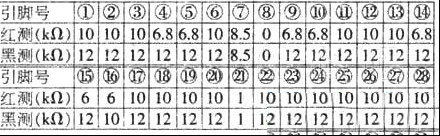

         用MF47型万用表R×1k挡测量IC各脚在路电阻值见附表。
