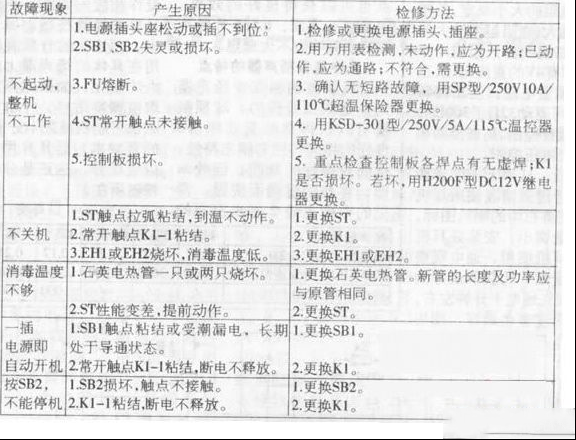

| 半球HD-72型高温消毒柜采用远红外高温消毒，具有升温迅速、消毒彻底、自动控温和使用安全等优点。 一、电路原理 根据实物绘出电路原理图如附图所示。全电路由控制电路(图中框线内)和加热消毒电路两部分组成。  接通电源，按消毒开关SB1，220V交流电源经消毒温控器ST、超温保险器FU、二极管VD1、限流电阻R1、热敏电阻RT(PTC)加至VD2～VD5桥式整流、C2滤波使继电器K1吸合，常开触点K1-1闭合。此时，220V交流电源经K1-1分成两路，一路经电容C1降压、VD2～VD5桥式整流得12V直流电源维持K1吸合。另一路加至加热消毒电路，红色消毒指示灯HL亮，远红外石英电热管EH1(200W)、EH2(500W)同时发热。当消毒柜温度升至115℃时，ST触点自动断开，切断220V交流电源，K1失电释放，K1—1复位断开，HL灭，EH1、EH2停止发热，表示一次消毒完成。若中途需停止消毒，按停止开关SB2，K1两端电压被瞬时短接而失电，K1-1断开，消毒柜立即停止工作。 电路中，FU及RT皆是保护元件。若电路出现短路故障或温升异常，FU自动熔断。若同时按SB1、SB2误操作，RT过流发热约10s自动断路，常开触点K1-1断歼电源，起到保护作用。 二、常见故障检修(见下表)  |
