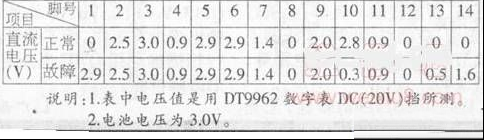

广东产通宝牌JSDY6.5-A型全自动燃气热水器，由于其出厂时不附带电路图，给维修带来很多不便，笔者依据实物绘出该热水器的电路，如附图所示。  原理简述 当进水阀打开时，水／气联动阀在水压的作用下将气路打开，同时使电源开关K1导通。再按热水器面板上与Kl串联的气压电源开关K2，电磁阀吸合，燃气通道打开使燃气顺利进入燃烧器，同时脉冲点火电路打火点燃燃气加热。在燃气被点燃后，熄火检测电路集成块Ic1 14脚输出高电平，使三极管BG3、BG2导通，电磁阀吸合保特绕组L2通电吸合，使燃气通道一直处于打开状态。 故障原因分析 根据原理判断故障可能发生在脉冲点火电路和点火控制电路。首先用表静态测量这两部分电路的三极管、二极管及其他阻容元件均正常。于是接通电源后，用镊子直接短路三极管BG6 c—e极，点火脉冲电路开始自激振荡工作，放电针放电打火，说明脉冲点火电路正常，原因是前级控制电路不正常。用表测集成块IC的13脚电压为0.5V(太低)，不能使三极管BG5导通。为判断集成块IC1—4电压比较器有无问题，用镊子直接短路电阻R19，这时放电针开始放电打火，说明IC1-4电压比较器工作正常。测量IC1—3电压比较器输出端14脚电压为1．6V，该电压使三极管BG4导通，把集成块IC1—4电压比较器的13脚输出电压通过二极管D6钳位至0.5V左右，使三极管BG5不能导通。再用镊子直接短路集成块IC1-3的14脚对地，放电针又开始放电打火，说明Ic1-3电压比较器工作不正常，对其⑧、⑨脚周围元件进行检查正常的情况下，用一块LM339进行代换后．故障机修到这里，终于修好值得探讨。。 检修最后总结 由于集成块IC1—3电压比较器损坏，其14脚电压比较输出端一直输出高电平，三板管BG4导通，把IC1-4的13脚输出的高电平通过二极管D6拉低，使三极管BG5、BG6截止，不能向脉冲点火电路供电。往没接入燃气时(电磁阀供电线没接上，放电针和熄灭检测针没到位)，放电打火结束后用三用表测集成块LM339的各脚电压如附表1所示。  |
