英特尔独立显卡曝光:基于核显15.42亿晶体管

2023-5-13 21:34| 发布者: 开心| 查看: 14| 评论: 0

阅读字号:

摘要:   英特尔的处理器可以说是目前技术水平最高的,但要论显卡,恐怕英特尔还是弱一些。2017年底,intel官方宣告,将与AMD进行合作,在未来的intel处理器中,整合AMD Radeo ...
      英特尔的处理器可以说是目前技术水平最高的,但要论显卡,恐怕英特尔还是弱一些。2017年底,intel官方宣告,将与AMD进行合作,在未来的intel处理器中,整合AMD Radeon GPU图形核心,为轻薄笔记本带来真正的独显级别体验。首代产品处理器部分为intel第八代酷睿高性能移动版Coffee Lake-H,GPU为AMD专门定制的Vega架构GPU。不料,蜜月期刚刚结束,intel就在近日旧金山举办的ISSCC 2018国际固态电路大会上,首次公开披露了新一代英特尔独立显卡规划思路和原型。

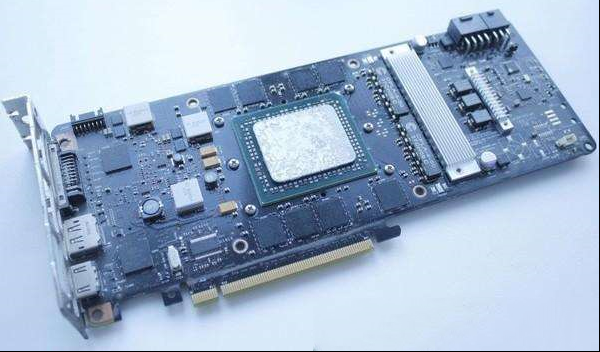

英特尔独立显卡概念图

英特尔独立显卡概念图

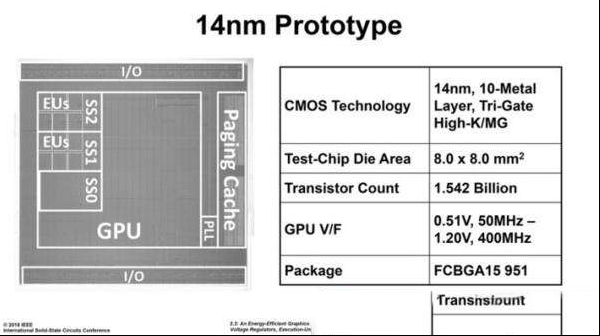

英特尔独立显卡技术规格

英特尔独立显卡技术规格
  虽然此次展示的英特尔独立显卡原型仅做技术研究与概念之用,但不难看出intel的野心。intel处理器的核心显卡在专利技术上相继与NVIDIA和AMD展开合作,独显或能博采众家之长,打出一番天地。不过,intel并未展出实物,只是说已经开发了一款GPU原型芯片,并介绍了这款产品的架构、规格。

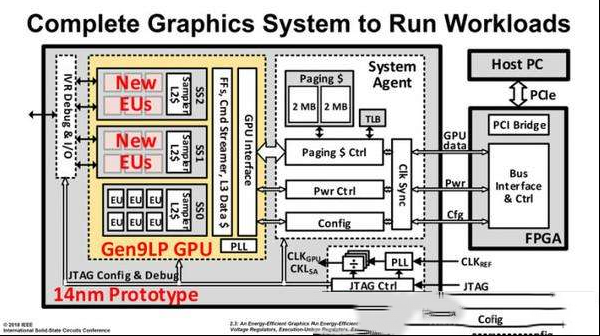

  图片显示这款GPU原型芯片型号或为Core Diagram GT2,采用intel 14nm工艺制造,集成了15.24亿个晶体管,架构上基于Intel第九代核显超低功耗平台上的低压版本Gen9LP。内部基本结构依然是EU计算单元,总计18个,分为三组,同时整合系统助手,包含控制系统、IO,4MB缓存。通过FPGA桥接模块,再通过PCI-E总线与PC主机相连。不过,这款英特尔独立显卡距离商用还有很长一段时间,况且第一代产品坑多,还是观望观望再说。
