液晶电视关键点实测波形参考（图）

2023-4-27 18:24| 发布者: 开心| 查看: 123| 评论: 0

阅读字号:

摘要: 1、24C存储器时钟端波形 2、24C存储器数据端波形 3、逻辑板5V供电波形 4、逻辑板DC-DC电路电感输出端电压波形 5、无信号输入时LVDS信号波形 6、主板上1.8V稳压块输出电压波形 7、逻辑板LVDS数据2+ ...

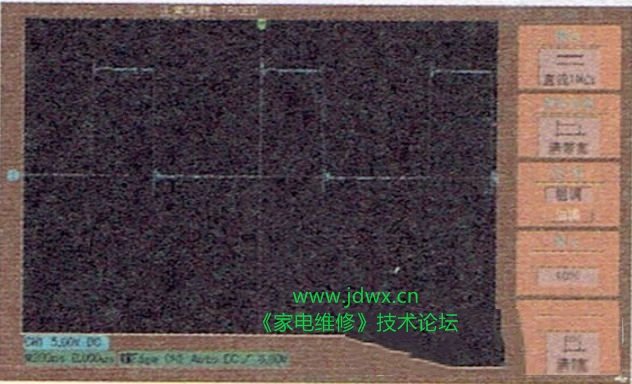

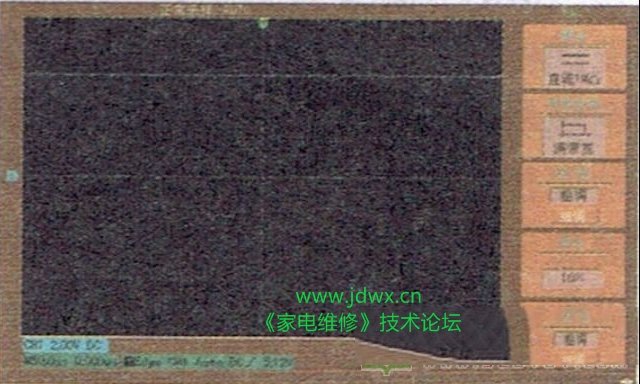

1、24C存储器时钟端波形

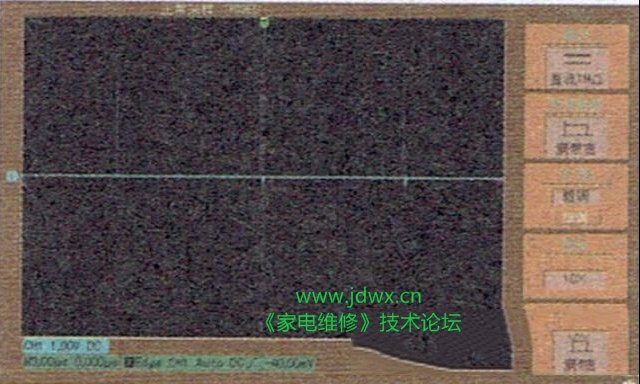

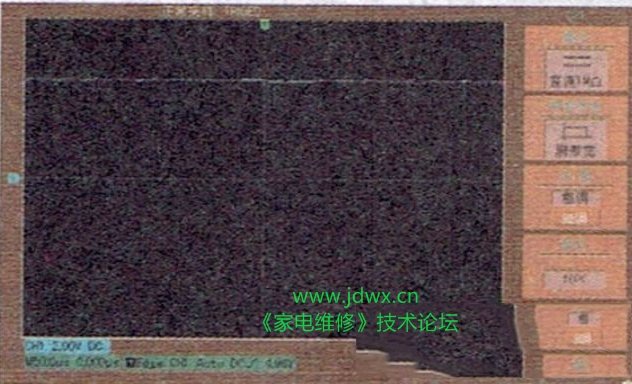

2、24C存储器数据端波形

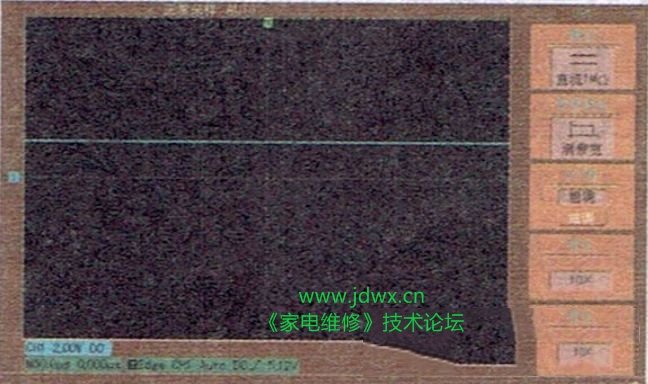

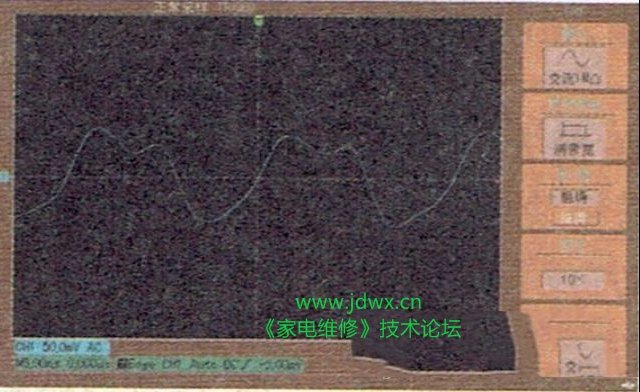

3、逻辑板5V供电波形

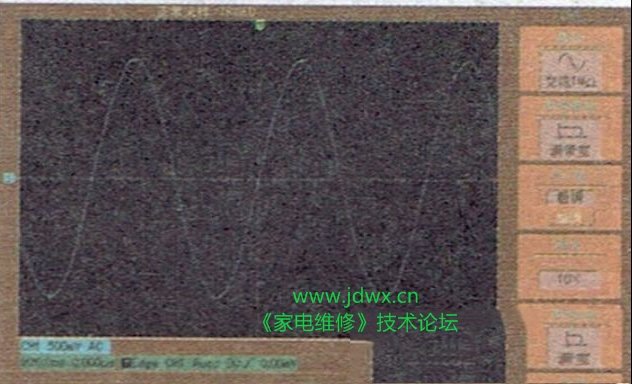

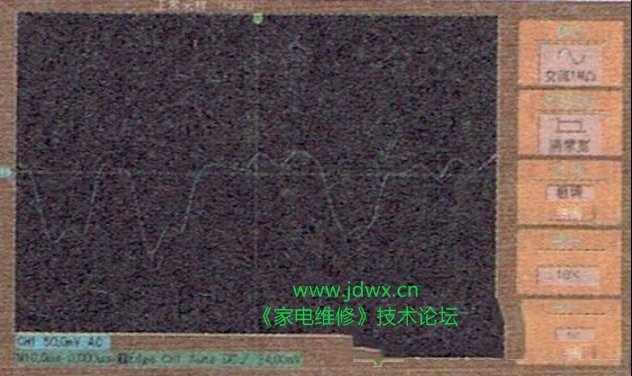

4、逻辑板DC-DC电路电感输出端电压波形

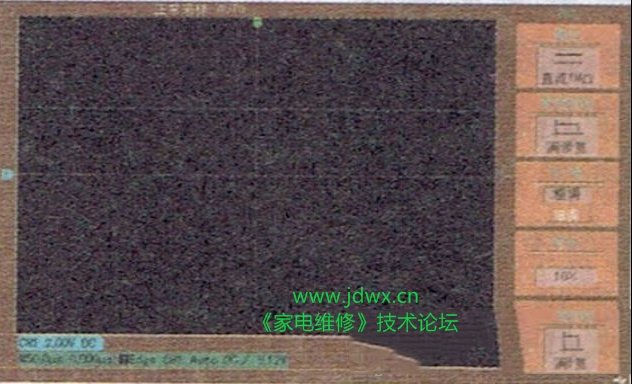

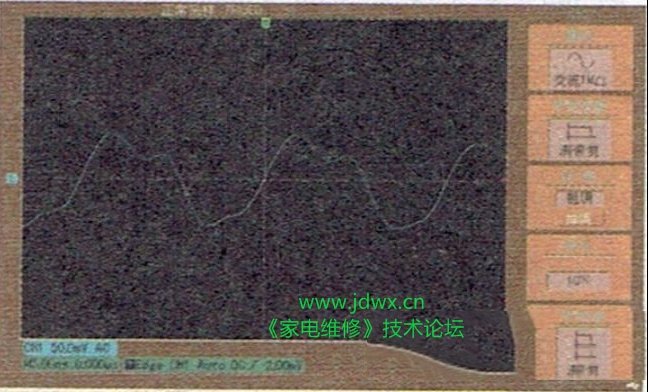

5、无信号输入时LVDS信号波形

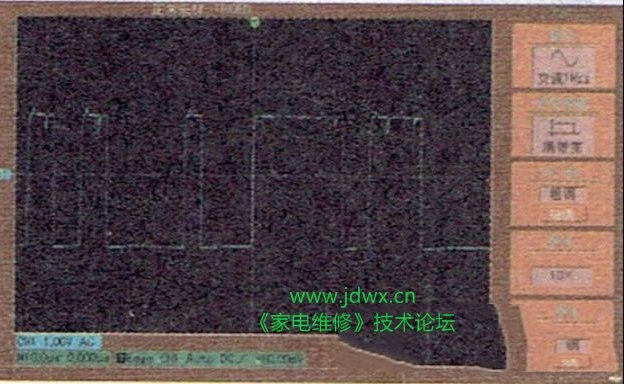

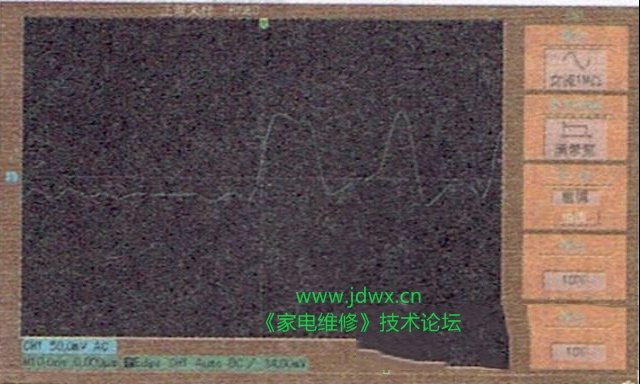

6、主板上1.8V稳压块输出电压波形

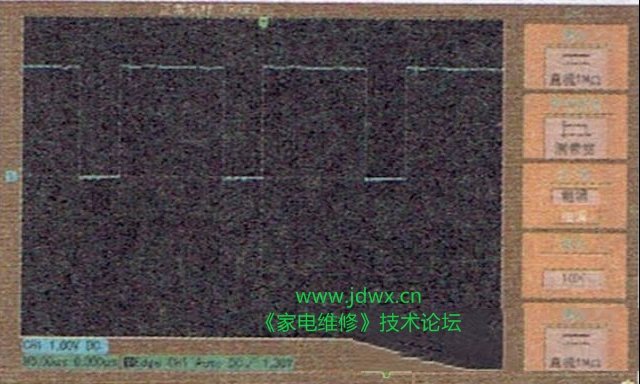

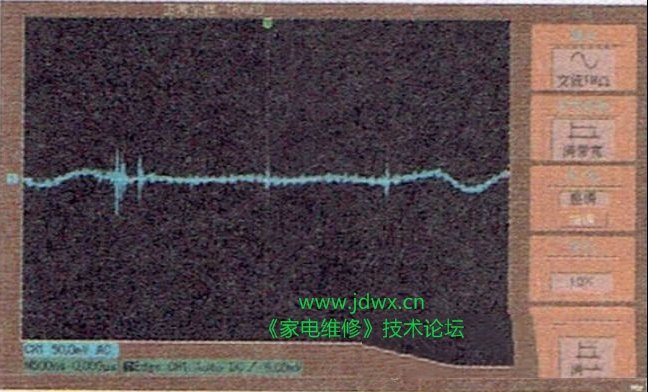

7、逻辑板LVDS数据2+信号波形

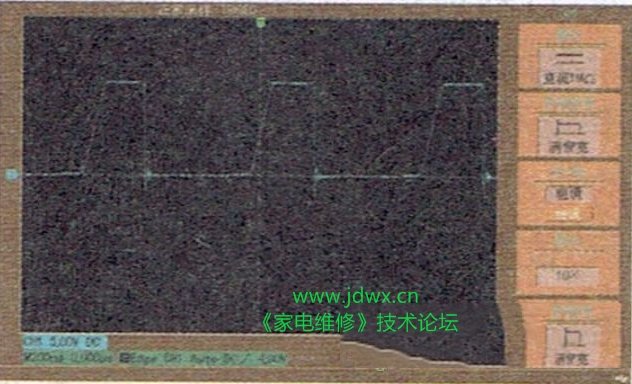

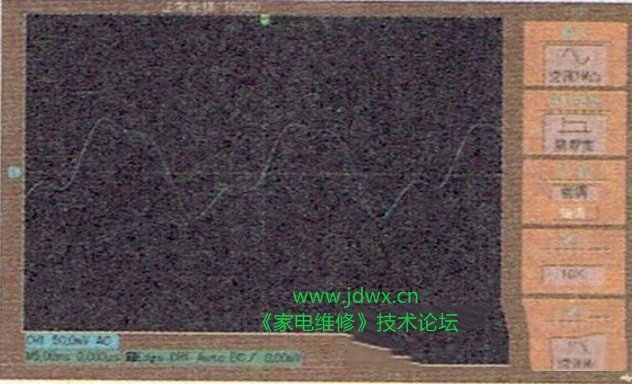

8、逻辑板LVDS数据2-信号波形

9、逻辑板LVDS中CLK+信号波形

10、逻辑板LVDS中CLK-信号波形

11、逻辑板VGL电压波形

12、主板上3.3V稳压块输出电压波形

13、逻辑板CPV信号波形

14、逻辑板上STHF信号波形

15、输入信号时LVDS信号波形

16、逻辑板DC-DC电路形成VGH电压的电荷泵电容一端波形

17、主板晶振移相电容一端波形

18、主板上5V稳压块输出电压波形
