用示波器检修电视机场扫描电路的方法(一)

2023-5-13 20:37| 发布者: 开心| 查看: 16| 评论: 0

阅读字号:

摘要: ! 扫描电路的常见【故障】有水平亮线、场线性差等,本期以changhong长虹长虹CTCL HD-3机芯数字高清彩电为例,谈一谈如何用示波器检修,本文由家电维修杂志论坛http://www.jdwx.cn/收集资料彩电场扫描电 ...
    !
    扫描电路的常见【故障】有水平亮线、场线性差等,本期以changhong长虹长虹CTCL HD-3机芯数字高清彩电为例,谈一谈如何用示波器检修,本文由家电维修杂志论坛http://www.jdwx.cn/收集资料彩电场扫描电路的【故障】。
  场扫描电路的组成和关键点波形长虹CTCL HD-3机芯数字高清彩电场扫描电路见图1所示。


    场该电路分为两部分。第一部分主要集中在显示信号处理电路UN18(TDA9332)中。它包括场同步、场计数分频和场锯齿波形成、几何失真校正等电路。行场扫描信号都由TDA9332H中的行振荡电路产生。该振荡电路工作在880ffTCL HD频率上,压控振荡器产生的振荡信号送入场分频器得到场驱动脉冲。为了实现场同步,场分频器受到TDA9332H 23脚输入的场同步脉冲V-SYNC复位控制。场分频器输出的场驱动脉冲送到场锯齿波发生器,控制场锯齿波发生器产生出场锯齿波。TDA9332H15脚外接锯齿形成电容。其15脚外接电阻决定锯齿波幅度。场锯齿波分成两路,一路经场几何失真校正后从TDA9332H①、②脚输出,另一路送入东一西枕校电路,转换成场频抛物波信号从TDA9332H③脚输出。
  TDA9332H中的各种场几何失真校正参数的调整是通过IIC总线完成的,被调整的参数包括场幅、场S失真、场斜率、场中心、场增益、场卷边和场延迟。在东—西枕校电路中。各种参数的调整也是通过IIC总线完成,被调整的参数包括东一西枕校幅度、梯形失真、四角失真等。

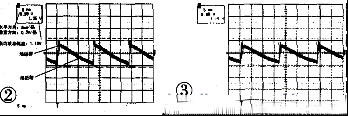

  用示波器实测TDA9332H①、②脚波形如图2和图3所示,它们是比较标准的锯齿波电压波形。其周期T=5ms/格×3.2格=16ms,其幅度为1.15V(注:0.5V/格)。若测量T13A9332H①、②脚无图2、图3所示的锯齿波电压波形,电视屏幕上会出现水平亮线【故障】,说明【故障】在TDA9332部分的场扫描小信号处理电路。这时可先检查TDA9332H 15脚外接的锯齿形成电容和16脚外接电阻是否正常,若正常。应检查TDA9332⑩、11脚(即总线)电压是否正常,若不正常,可能是TDA9332损坏。若正常,可进入维修模式,检查有关场总线【存储器数据】是否正常。若总线【存储器数据】不正常且无法调整,应更换存储器。若测量TDA9332H①、②脚有图2、图3所示的锯齿波电压波形,可判定水平亮线【故障】在场输出级电路。第二部分是场输出级电路。它主要由LA7846N(N301)及其外围元件组成。


  从TDA9332H①、②脚输出的正、负场锯齿波电压,经接插件XS12对称输入到LA7846N⑤、⑥脚。经功率放大后,从⑨脚输出,送至场偏转线圈,产生出锯齿扫描电流,控制CRT显像管中的电子束作垂直方向的扫描。
  在LA7846N中,设有前置放大器、OTL功放、泵dianyuan电源以及过热保护电路。前置放大器为差分放大器,⑤、⑥脚为差分放大器的两个输入端;经OTL功放级放大后的场频锯齿波从③脚输出,经偏转线圈、负反馈取样电阻R309到地。接在输出端的C301用于滤除由行扫描电路或行偏转感应来的行频于扰脉冲。并联在场偏转两端的R313、R314、C305用于消除由场偏转电感与分布电容产生的寄生振荡。场频锯齿波电流流过R309时。在R309上产生锯齿波电压。经R308反馈到差分放大器的反向输入端(即⑥脚),以改善场线性。同时偏转线圈、煎反馈取样电阻R309中还流过直流电流。该电流在R309上产生电压。经R308也反馈到差分放大器的反向输入端,以稳定场输出级的直流工作点。LA7846N采用正负dianyuan电源供电,其⑦脚为+16V输入端,②脚为一16V输入端;D301、C302与内部泵dianyuan电源电路组成场输出级的泵dianyuan电源供电。⑧脚输出的场逆程脉冲被分压后送至CPU。用于字符同步。            12下一页                  友情提示,文章源自互联网收集,欢迎你到论坛技术交流请点击这里 家电维修技术论坛
