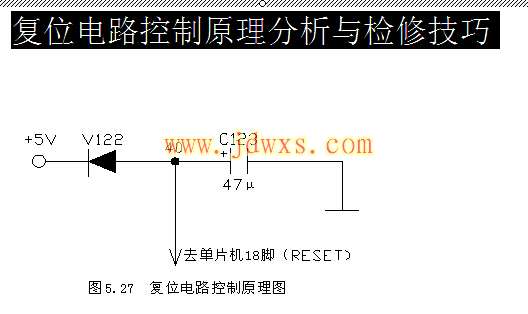

| 复位电路控制原理分析与检修技巧 复位电路控制原理分析与检修技巧电路作用：为电路板提供稳定的12V/5V直流电源。电路故障所导致的故障表现为：整机不工作。电路分析：元件的名称与作用 当空调器上电时，单片机通过18脚送出5V直流电源，上电初期，电容相当于短路，于是公共端的0V电位被采入单片机。单片机收到0电位信号后，即刻开机运行。与此同时，电容很快充满5V电压并保持  复位电路控制原理分析与检修技巧 控制原理分析 当空调器上电时，单片机通过18脚送出5V直流电源，上电初期，电容相当于短路，于是公共端的0V电位被采入单片机。单片机收到0电位信号后，即刻开机运行。与此同时，电容很快充满5V电压并保持。 可能出现的故障点：电容漏电或击穿，二极管损坏 技能训练作业：测量该分立电路各点的电信号，记录电压值，画出信号并的波形图，记录周期并计算频率 1 ... 131415161718192021... 23 / 23 页下一页 |
