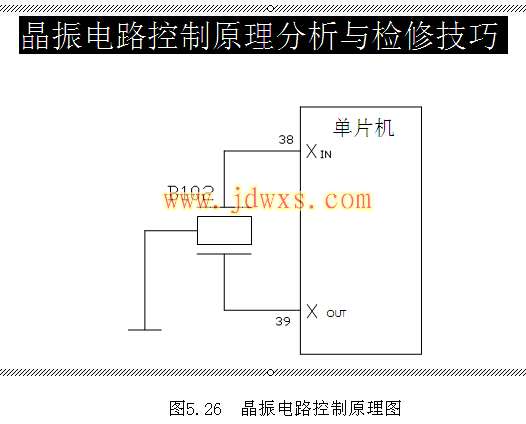

| 晶振电路控制原理分析与检修技巧 晶振电路控制原理分析与检修技巧 控制原理分析 石英晶振有三只脚，一只脚接单片机输入脚19，一只脚接单片机输出脚20，另一只脚接公共端。通过与单片机内部的电路作用，产生4.18MHz的振荡频率，为单片机提供工作标准时钟（就好像电脑CPU的频率） 可能出现的故障点：晶振损坏 技能训练作业：测量该分立电路各点的电信号，记录电压值，画出信号并的波形图，记录周期并计算频率  晶振电路控制原理分析与检修技巧 电路作用：与单片机内部电路组成震荡电路，产生4.18MHz频率的震荡信号，为单片机提供标准工作时钟，为单片机提供进行计时、计数、存储、逻辑运算所需的触发信号。 电路故障所导致的故障表现为：整机不工作。 电路分析： 元件的名称与作用 B102石英晶振，其晶体结构为六角形柱体，按一定尺寸切割的石英晶体夹在一对金属片中间，在晶片两极通上电压，就具备了压电效应，即施加电压产生变形，变形受力又产生电压，从而不断振荡。 1 ... 121314151617181920... 23 / 23 页下一页 |
