室外风机继电器驱动电路控制原理分析与检修

室外风机继电器驱动电路控制原理分析与检修

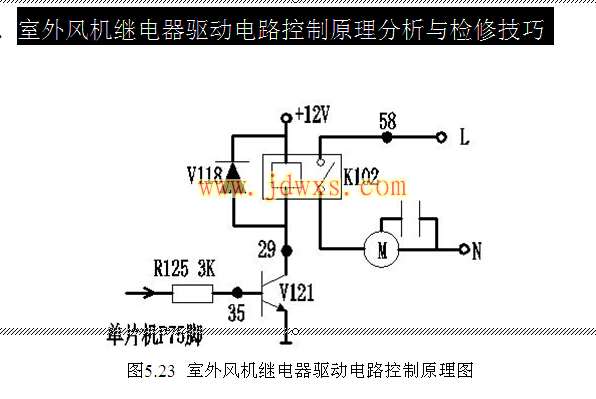

电路作用：用于放大信号、驱动继电器，以控制室外风扇的运转或停止，实现弱电控制强电的目的。
电路故障所导致的故障表现为：室外风机不转或转不停。
电路分析：
元件的名称与作用

      电阻R125，限流分压作用；三极管V 121，开关作用；继电器K102，控制风机电路的通断，内部由线圈和开关触点组成；续流二极管V118，断电时可以保护由于继电器线圈产生的感应电动势冲击损坏三极管。电机M，带动风扇运转。
控制原理分析
      当空调器接收到运行指令后，从单片机3脚（P75）发出控制信号，触发三极管道通，12V直流电源经过继电器K102和三极管V 121回到公共端，形成回路，继电器线圈因此得电产生吸力，使其中的触点闭合，220V～市电通过风机，使风机运转。
可能出现的故障点：
    三极管开路或短路，继电器线圈短路，继电器触点烧断或粘连。
技能训练作业：测量该分立电路各点的电信号，记录电压值，画出信号并的波形图，记录周期并计算频率
