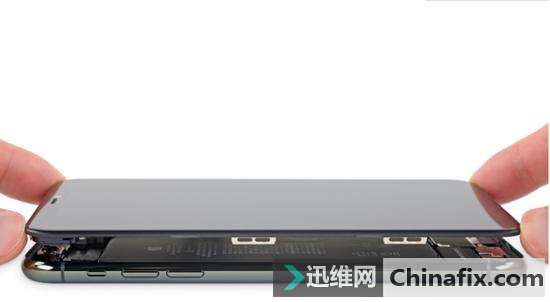

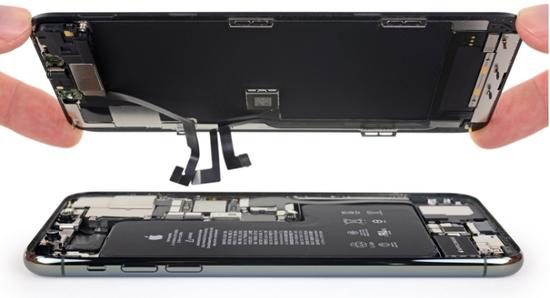

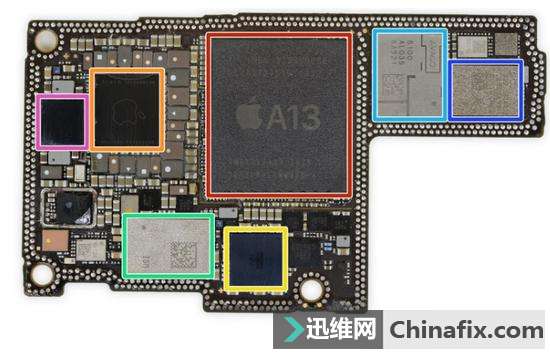

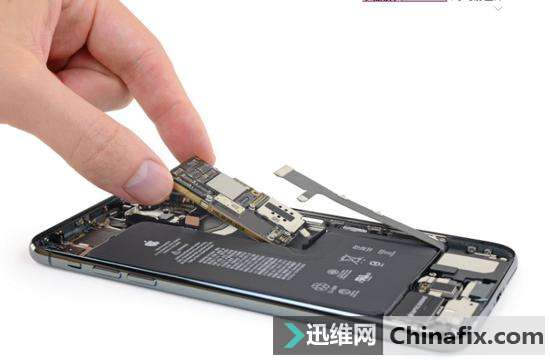

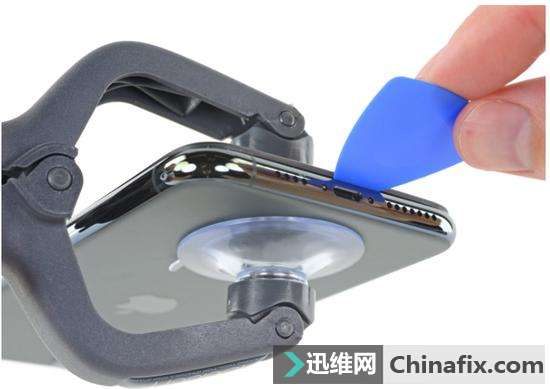

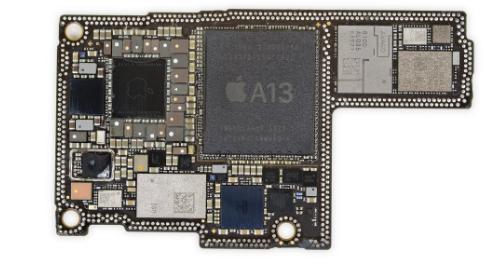

| iPhone 11系列在本月已经上市了，好奇的朋友一定想知道iPhone 11 Pro Max 内部究竟有什么秘密？是否支持反向无线充电？而这一切即将公布。 今日（9月21日）著名拆解网站 iFixit 在 YouTube 直播了拆解 iPhone 11 Pro Max的过程，笔者根据这些整理了一些具体拆解步骤，我们将一起来分享下其中的亮点吧。 首先，我们先了解下 iPhone 11 Pro Max 的基本信息：  A13 仿生 SoC，集成第三代神经网络引擎 6.4 寸（2688 x 1242） 548 ppi 超级视网膜 XDR OLED 显示屏，支持原彩显示和 HDR（ 3D Touch 被移除） 后置 1200 万三摄（超广角、广角和长焦），1200 万前置摄像头，支持 TrueDepth FaceID 硬件 64GB 板载闪存（256GB 和 512GB 可选） 千兆 LTE、WiFi 6、蓝牙 5.0、NFC IP68 防水防尘 拆解前，X 射线查看一下内部情况  从左到右分别是，iPhone XR、iPhone XS Max 和 iPhone 11 Pro Max  iPhone 11 Pro Max 的电池与去年的 iPhone XS 一样，是单个 L 型电池。 主板尺寸似乎进一步减小，为了三核留出空间  将底部的螺丝拧下  使用翘片和开屏装置打开   虽然苹果宣传今年的 iPhone 11 Pro Max 防水性能更好，但就耐水性而言，尽管评级有所提高，但粘合和防水技术似乎类似于iPhone XS Max的耐水性功能。这两款iPhone的防水等级均为IP68，但iPhone 11 Pro在30分钟时的额定距离为4米，而XS Max在30分钟时的额定距离为2米。  iPhone 11 Pro Max 的内部  巨大的 L 型电池与主板通过两个连接器连接，这个是新设计。增加一条线缆可能时为了支持反向无线充电此外，有3条胶带将电池固定在适当的位置，这使得拆卸起来更加困难。  后置三摄 前置 Face ID 传感器，线缆不再折叠在电池下放，拆解更容易  三摄组件，每颗镜头都有自己的连接线   主板继续拆卸中 比 iPhone XS 主板小很多，iPhone 11 Pro 与 iPhone 11 Pro Max 主板几乎相同   依然是双层主板，进行分离  打开之后就能看到 A13 芯片了  主板上的芯片包括  红色：苹果 APL1W85 A13 仿生 SoC，上面的还是 SK 海力士 H9HKNNNCRMMVDR-NEH LPDDR4X 橙色：苹果 APL1092 343S00355 N018K600AL 01930 黄色：Cirrus Logic 338S00509 音频解码器 绿色：Unmarked USI 封装芯片— 可能是 U1 超宽带芯片 蓝色：Avago 8100 中/高频 PAMiD 紫色：Skyworks 78221-17低频 PAMiD 粉色：意法半导体（STMicrolectronics）STB601A0N 电源管理 IC 更多芯片：  红色：USI 339S00648 80753109 橙色：Intel X927YD2Q 调制解调器（基带芯片） 黄色：Intel 5765 P10 A15 08B13 H1925 绿色：Skyworks 78223-17 PAM 蓝色：81013 - Qorvo Envelope Tracking 紫色：Skyworks 13797-19 5648169 1927 MX 粉色：Intel 6840 P10 409 H1924  最后，红色的是东芝 TSB 4226VE9461CMNA1 1927 闪存 |
