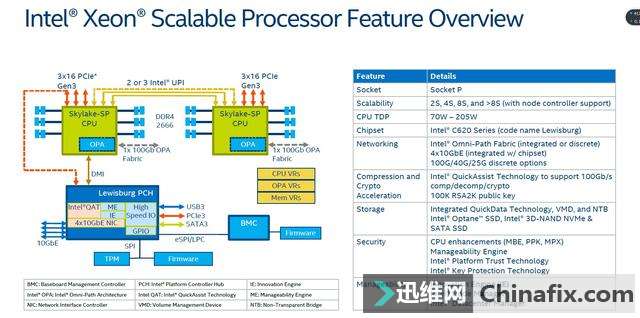

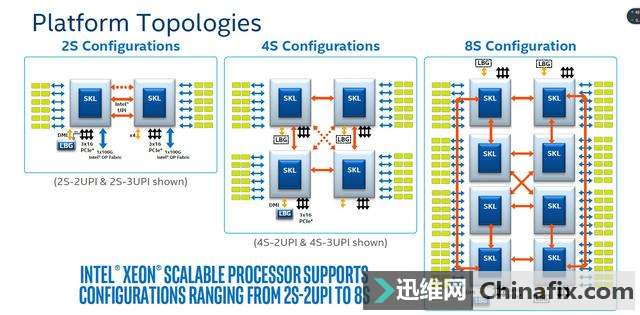

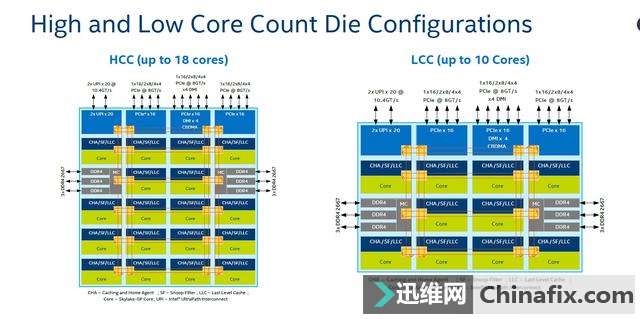

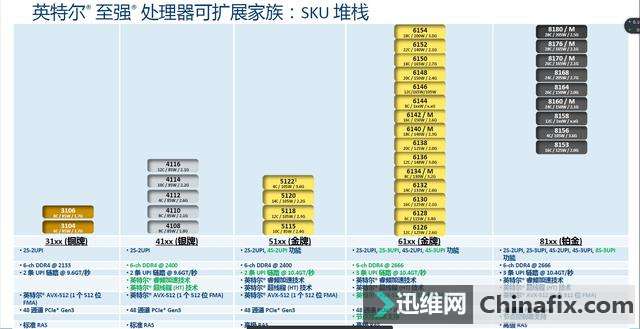

| 最近有不少读者询问，英特尔在这一代Xeon SP处理器上变为Mesh架构是为什么？Xeon SP划分的四个档次，究竟差别在哪里，不一样的使用该怎么选？最近笔者再次与英特尔技术专业人士讨论了至强可扩展处理器，得到了比较确切的答案。 变为Mesh架构是必然的趋势 英特尔至强可扩展处理器家族可以说是“十年磨一剑”的产品。在进行该系列产品研究之前，英特尔不但要考虑提升性能、安全性和可靠性，还要考虑现在并行化越来越流行的趋势，需要规划出更有利于用户扩展的产品。我们已经介绍过，基于Skylake架构的Xeon SP内部核心采用Mesh Architecture（网格架构，简称Mesh架构）布局，和以前的Ring Architecture（环状架构）完全不一样。这个架构的特点是，所有的核以及它的Cache缓存是通过一个环路连接在一起的。根据规格的不一样，最早两代可能是半个环，也可能是一个环。到了Xeon E5/E7 V3和V4版本的时候，直接就是采用双环的结构。  Mesh架构和环状架构对比，Mesh架构的最上面一排即为各种扩展接口和连接总线。 那么，这个架构可以满足放入多少核心数呢？根据英特尔的评估，在Xeon E5里面最多是22个核，E7里面最多是24个核。为什么不能继续增加？因为当继续扩展这个架构时，英特尔遇到了瓶颈和挑战。因为双环结构，在搞定环上通讯的时候有一个通讯的仲裁机构，如果是单个仲裁机构，这个机制是非常高效的，双环时增加到两个仲裁机构，也能通过一些优化的手段满足规划要求。但是在尝试三个环的时候，英特尔发现这个仲裁机制已经非常低效了，很难去平衡各种延迟。也就是说，环状架构此时已经发展到了阶段性的巅峰，很难再有进一步的扩展了。 Mesh架构的优势不仅是可以更好的增加核心数量，也更容易扩展周边的规划。所谓的可扩展某种程度也与此有关。包括内存控制器、PCI-E通道、UPI连接总线等等，都可以很容易地嵌入到Mesh架构中来，也就更能发挥周边的比如Optane傲腾固态盘或者嵌入式FPGA等产品的威力。  标准的Xeon SP双路平台组织架构图 不一样的Xeon SP定位不一样很大 当然，对于Xeon SP来说，不一样档次的处理器定位仍旧是有很大不一样的。从规格上来说，不一样级别的Xeon SP当然差距也很大，核心数量、线程数量、频率，从低到高慢慢增强，但这还不是所有。另一个差距在于内部的UPI总线数量和对节点控制器的支持。对于铜牌、银牌处理器来说，它们只有两条UPI总线而且频率稍低，金牌中的5系列处理器虽然也是两条UPI总线，但频率由9.6GT/s提升到10.4GT/s，而6系列和铂金处理器则在此基础上增加为3条UPI总线并且支持节点控制器，其中铂金处理器单机正常就能支持8路平台，通过节点控制器能扩展到更多路。 事实上，Xeon SP现在所覆盖的领域涵盖了以前Xeon E5/E7的所有场景，以及以往Xeon E3在轻负载的企业服务器中的位置。现在英特尔Xeon产品线中依旧还有E3存在，用来满足工作站层面的需要。  Xeon SP处理器的规格不一样 那么，Xeon SP的弹性扩展机制又是怎样的呢？请看我们采访的英特尔技术专业人士怎么说。 UPI总线和多路平台之间的关系是怎样的？ MC：有的金牌Xeon SP处理器有3条UPI总线，有的只有两条，在组建多路平台时，他们的分别在哪里？ 英特尔技术专业人士：谈到四路平台的至强处理器，Xeon SP 6系列和8系列处理器都是具备3根UPI连接的，所以它完全可以构建成全互通的结构。也就是说，在任何一个处理器之间只要经过一个UPI连接就可以到达。比如说核心A需要访问对面核心B的Cache时，直接通过UPI访问过来就可以了。这是三个UPI做成的四路主机的特点。 事实上还有一个极端的方案，5系列金牌处理器不具备第三根中间的UPI，但是可以通过整个环来实现四路平台。如果你的使用numa优化（Non-Uniform Memory Access，非一致储存访问架构）比较好，是能分清楚哪些是本地内存，哪些是已存内存。必要的情况下，可以不用远程访问。当然这个很难避免，我们实际运用中的使用程序很多是不具备numa的敏感度的，所以内存分配的时候就会出现不一样，会出现很多远程访问内存情形的发生，那样的话就会影响性能。 八路平台由于架构规划的特点，哪怕是三个UPI，到不相邻的两个处理器之间，都要经过两跳才能够到达，所以在八路主机上面，对于使用在numa架构上的优化尤为重要。这种使用通常都是一些很关键的核心使用数据库，比如ERP系统、后台的数据库系统等等。以常见的Oracle数据库，SAP HANA这一类系统来说，重点都是都放在优化上面，因为它的特色就是需要多个核相互协作。在这个使用上通常都是为八路特别优化才会采用。  两根或者三根UPI总线，是组建双路、四路和八路平台的不一样所在。在组建多路平台时，多颗处理器之间的高效率连接如图所示。 这是更详细的结构图，传统的环形结构为什么担心将来性能受限？所有的内存控制器都是挂在一个环上，其他的辅环上都是通过buffer来连通，如果我再加一个的话，这个机制会变得很复杂，所以就不是特别理想。我们把它分成一个个的网格以后，环路变成了双向的，在水平方向有一个环路，垂直方向也有一个环路，从这个核要到这个核，会优先的在垂直环路上先找到最接近的水平环路，然后再跳过来。这个就很像是一个立交桥的概念，不再是一个单环里面会出现冲突，完全可以通过避开这个方式来满足整个通讯的沟通，保证它的延时性不会出现这个状况。 弹性扩展有局限性吗？ MC：Xeon SP处理器的弹性扩展，是指双路的处理器也能用在四路或者八路平台上吗？ 英特尔技术专业人士：相对于过去的E3、E5、E7常规分类的重点分别是：高端的处理器不再像过去E7一样必须放在比如4路或者8路的主机上面才能用。现在铂金级的8系列完全也可以放在一个双路的主板上面运用。对于某些客户来讲，他们并不需要多个节点的运算，但是需要处理器性能比较强劲，希望高端处理器能够用在双路主机上面，所以我们就做了这样一个设置，上下打通，高端铂金处理器可以放在八路平台、四路平台，也可以放在双路平台。当然，反过来不可以，低端的处理器不可能放到八路上去，因为内部的结构有不一样，向下是可以的。 环状架构和Mesh架构谁更高效？ MC：是否所有的Xeon SP都是6×6的结构？某些情况下环状架构好像比Mesh架构更高效？环状架构产品还会延续吗？ 英特尔技术专业人士：并不是所有的Xeon SP都是6×6的Mesh结构，6×6的结构总共有36个节点，上面会有PCIe控制器，会有两个内存控制器Memory Controller，还有两根UPI的通道，这里有一个On-package的PCIe x16的模块，去掉这些之后剩下刚好是28个核。有些型号4×6个Mesh，再有一些低端的型号是4×4 Mesh。至于将来会不会变成8×8结构，那完全也有可能，要看将来业务发展的需要。  更多的Mesh架构核心布局 另外，Mesh的确比较适合核多的情景下。核多的结构，在环上通讯的时候，有一个仲裁机制确实会带来干扰，但是在少核的情况下它还是有优势的。这就是为什么英特尔最早采用这个方式。英特尔一直用这个架构用了12年，就已经可以说明问题了。但用户的需要是要更多的核，这样可以提升集成度，比如在云的环境下集成度高，所以综合效率更高。这就是我们为什么考虑进一步扩大核心数量。第二，当制程缩小以后，单芯片可以做更多的核心，所以增加核心数量，理论上从成本角度去考量是有优势的。 对于需要核少但主频高的场景，环状总线能够占一定优势。  英特尔企业级处理器的未来四大类别产品。 MC看法 近两年来，移动互联网的发展产生了海量的数据和全新的并行计算能力的需要，在这种情况下，处理器规划理念向并行化发展成为必然的趋势。对于英特尔来说，之所以在现在选择变化，一方面是因为环状总线达到了一个极限，必须变化。另一方面，用户对于弹性扩展的需要，以及英特尔希望集成更多自家技术到处理器中的想法，都进一步推动了这种变化的出现。 但是，在提升Xeon处理器集成度的同时，英特尔依旧考虑到了普通用户的需要，所以才会产生Xeon SP多达四个类别、五个序列编号的产品列表。未来的企业级市场，Xeon SP处理器的通用度会一定程度的提升（毕竟是向下而非向上兼容），相对于处理器方面的竞争对手来说，英特尔仍旧优势巨大。但在AI层面，面对竞争，英特尔未来除了Xeon SP之外，其它产品也在蓄势待发。 |
