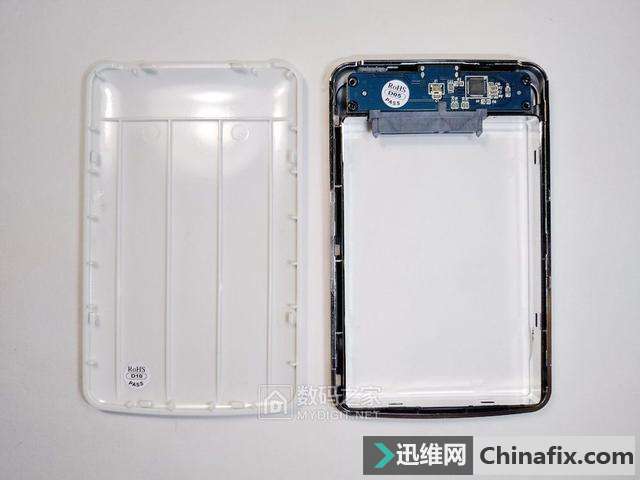

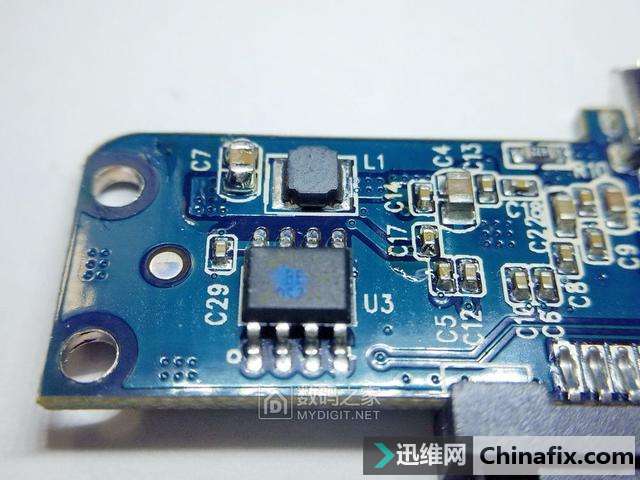

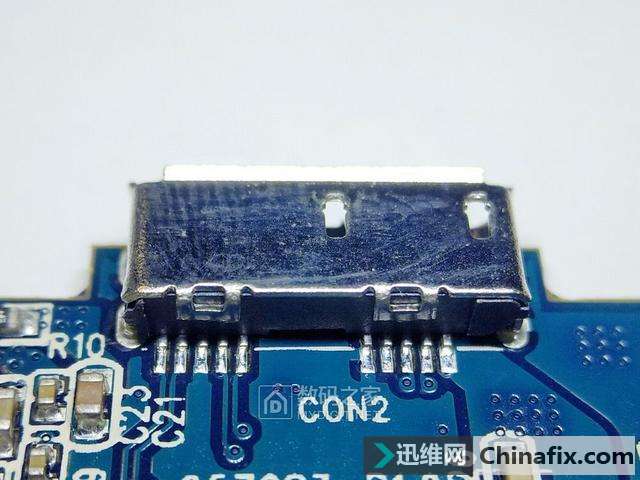

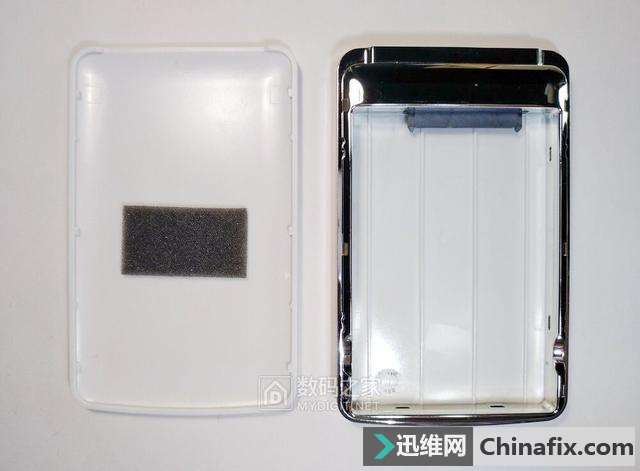

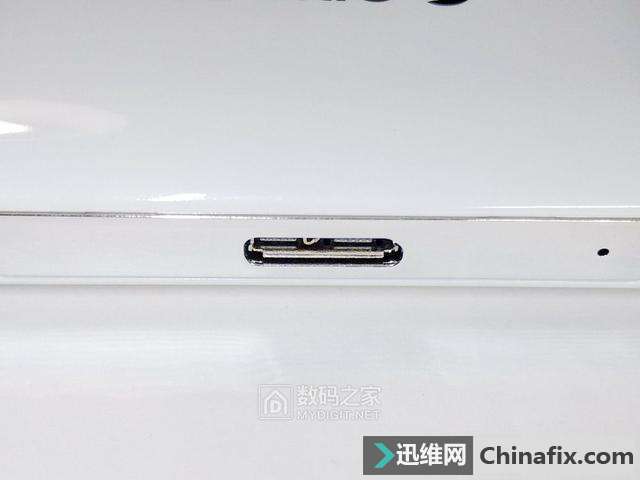

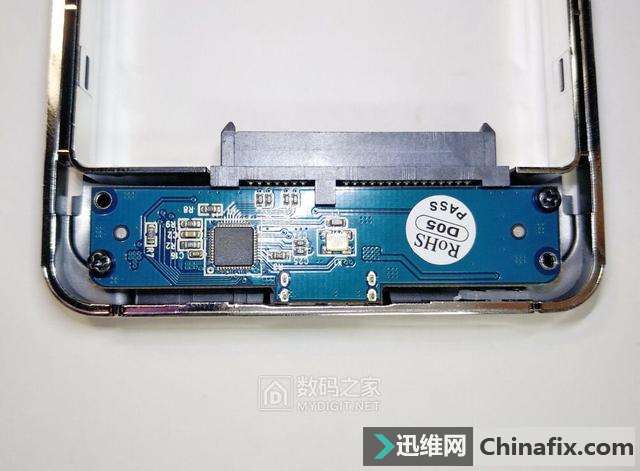

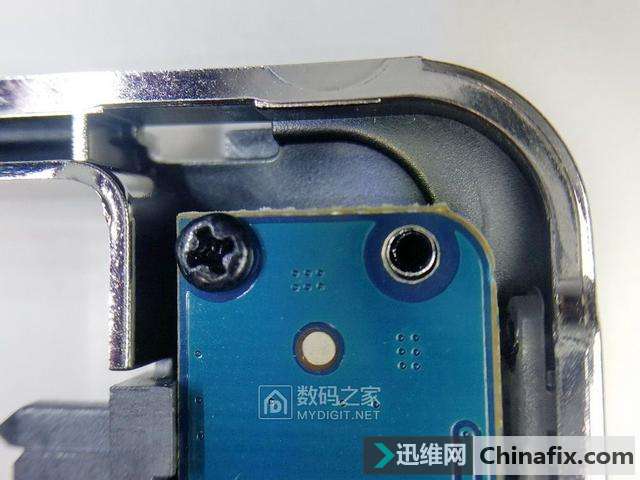

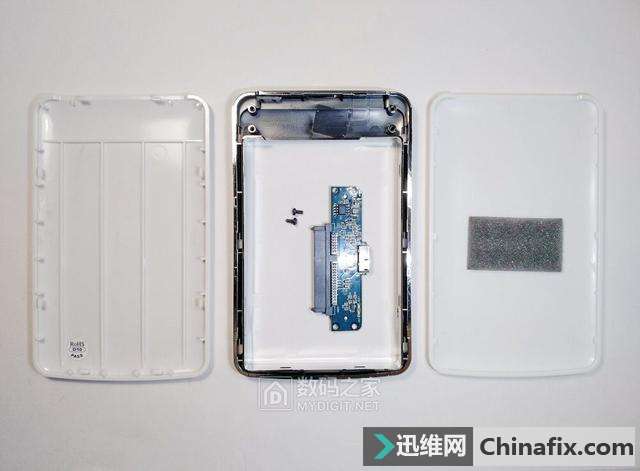

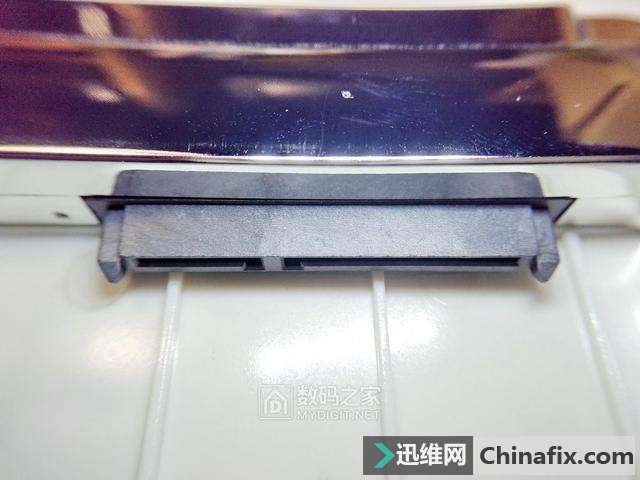

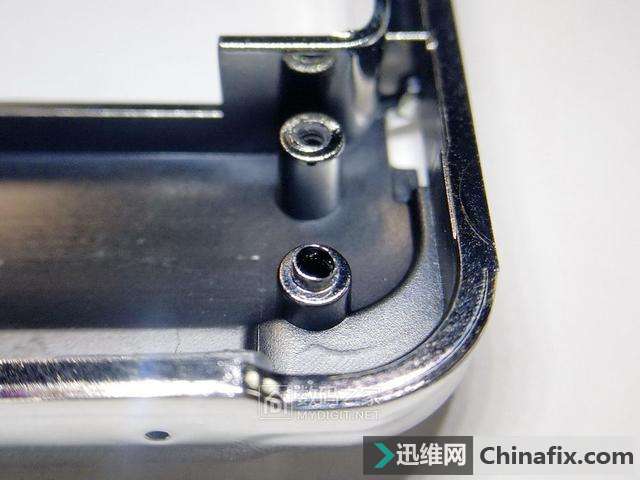

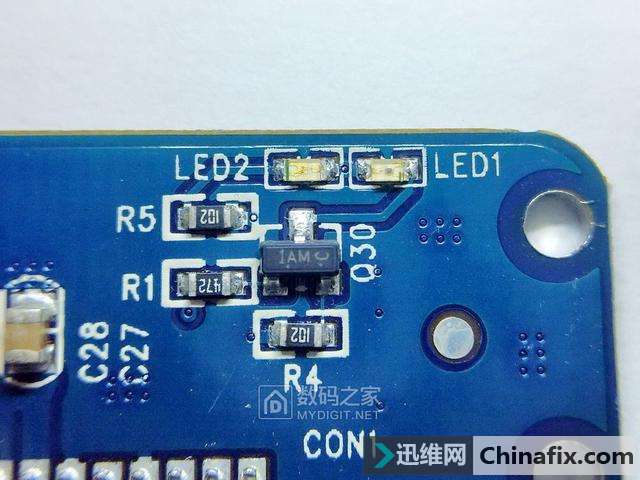

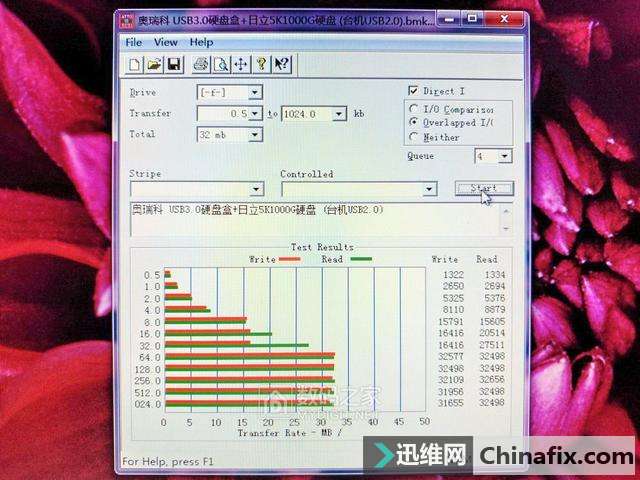

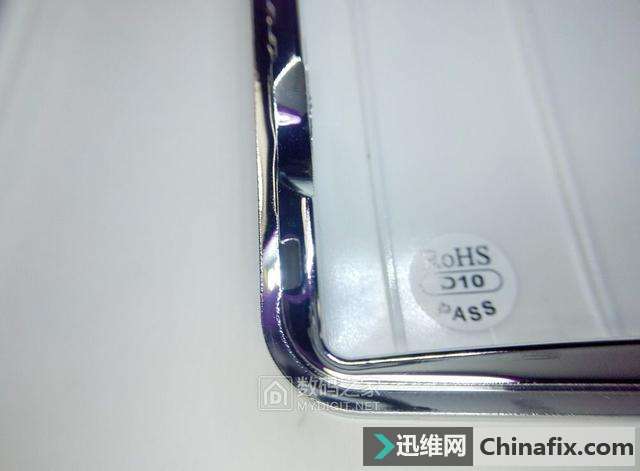

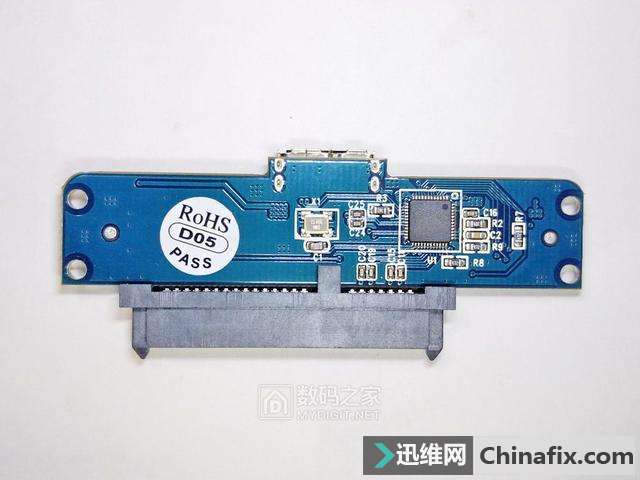

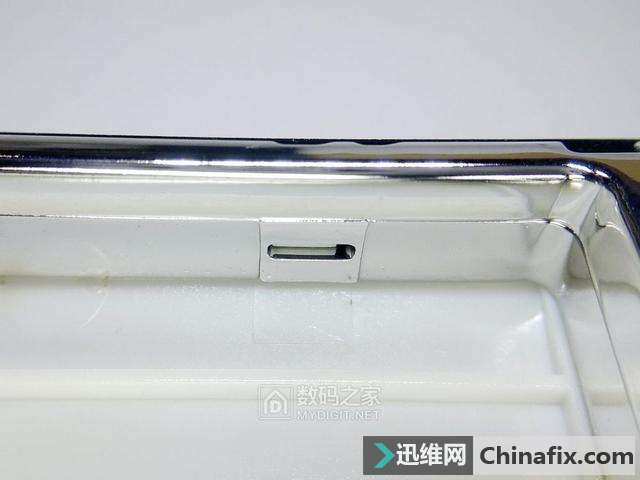

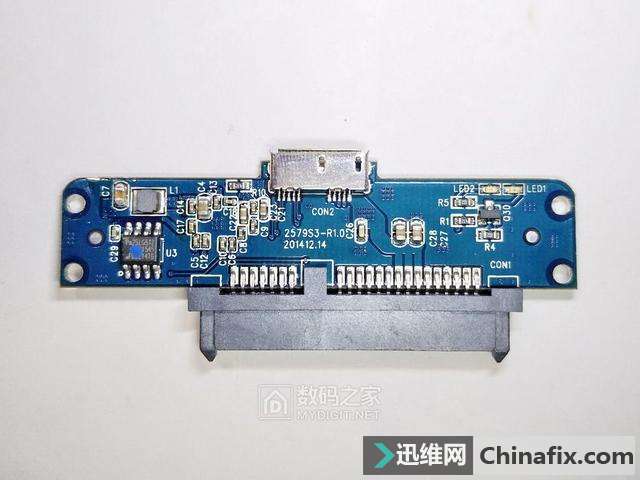

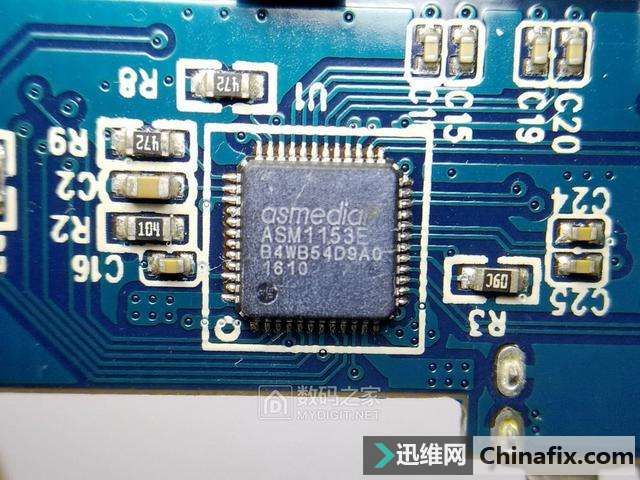

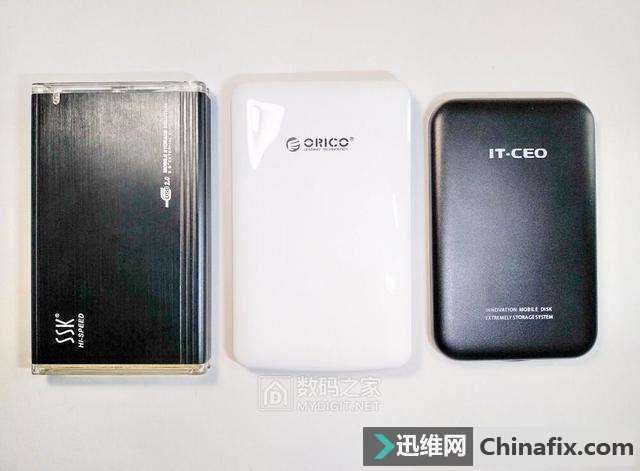

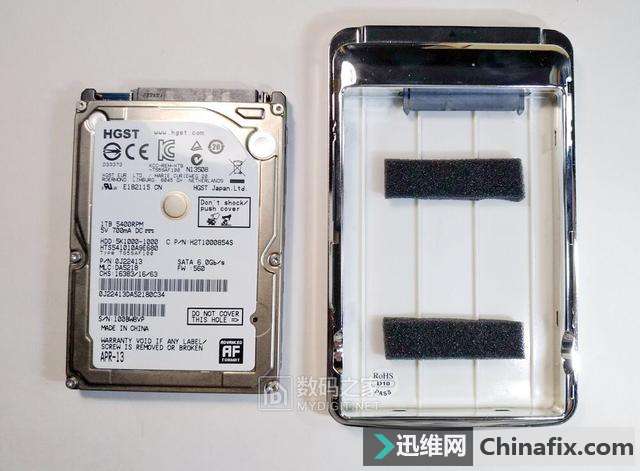

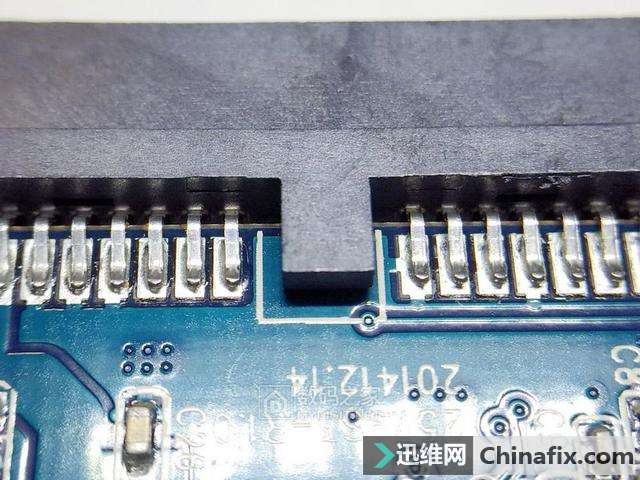

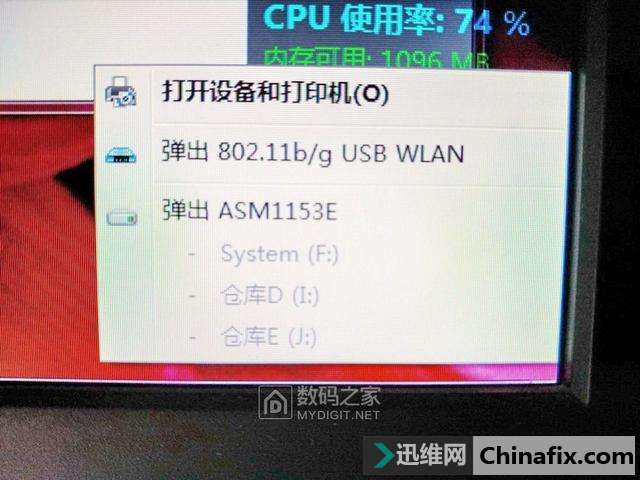

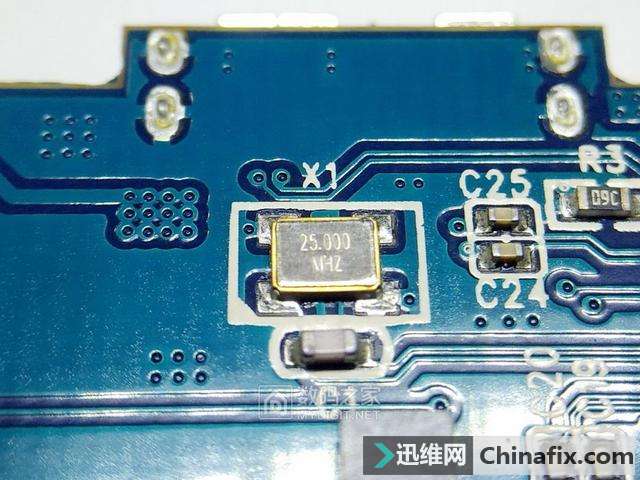

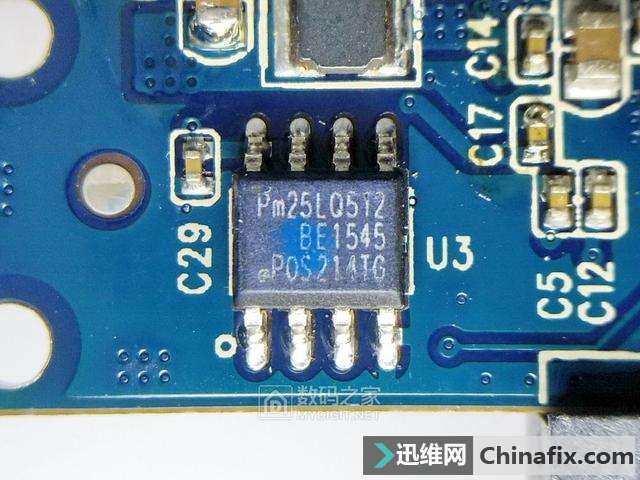

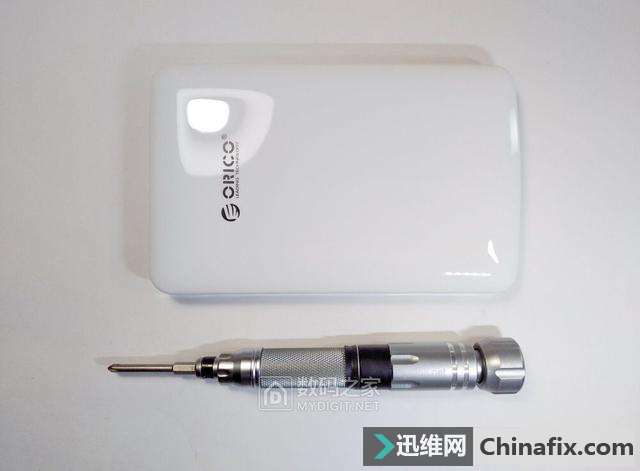

这几天奥瑞科的充电器活动挺多,但偶的够用了,就撸了个USB3.0硬盘盒,它的内部结构如何呢?下面我们通过奥瑞科USB3.0硬盘盒拆解来一探究竟! 奥瑞科USB3.0硬盘盒拆解-带根3.0的线 奥瑞科USB3.0硬盘盒拆解 用的3.0的microUSB口 免螺丝规划,推开 奥瑞科USB3.0硬盘盒拆解-成功分离 塑料的,不知道这卡扣能支持几次 中框也是塑料 SATA口 奥瑞科USB3.0硬盘盒拆解-SATA口 底壳也是卡扣固定的 拆 板子露出来了 奥瑞科USB3.0硬盘盒拆解-主板 原来用的是塑料销钉 板子正面 奥瑞科USB3.0硬盘盒拆解-主板正面 14年的规划!看来是在清库存 SATA口除了这部分卡在板子上,就只有针脚了,感觉久了会松 俩指示灯 3.0座子,估计新品应该用tpye-c的了 8脚IC看不清 用硅脂擦擦,原来是PM25LQ512,64KB的闪存 板子背面 奥瑞科USB3.0硬盘盒拆解-主板背面 这是主控了,ASM1153E听说比较好 还有个25M的晶振 全家福 奥瑞科USB3.0硬盘盒拆解-全家福 装硬盘,以前的1T仓库盘,送的泡沫胶垫这样用的。 底部缝隙另加了泡沫垫 硬盘盒小团聚,还有个USB1.1的懒得找了,看来还是铝壳的体积小。 没USB3.0,也要通电测验一下 数据自然和2.0的差不多 这个硬盘盒体积大了点,全塑规划像个玩具,不过还是能用的。 |
