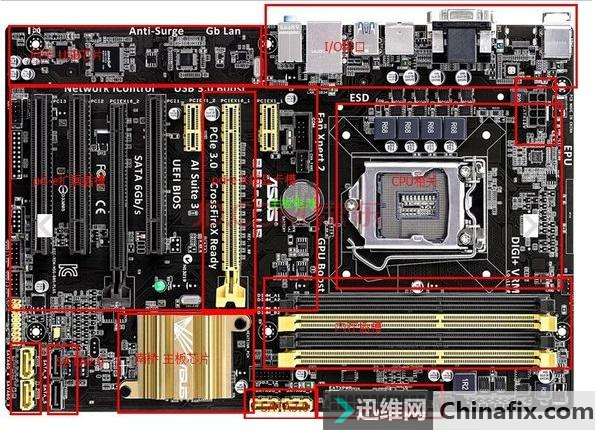

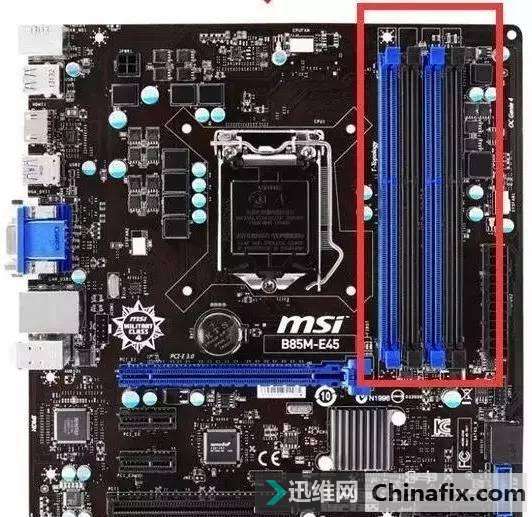

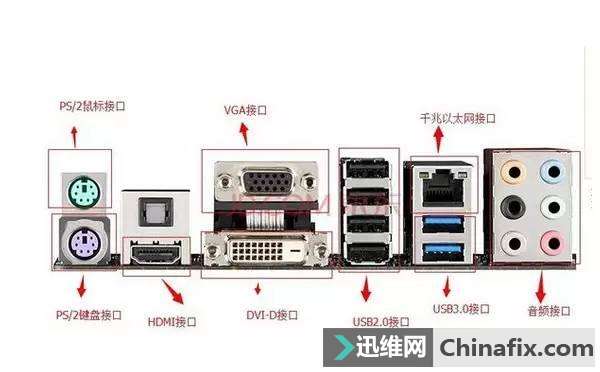

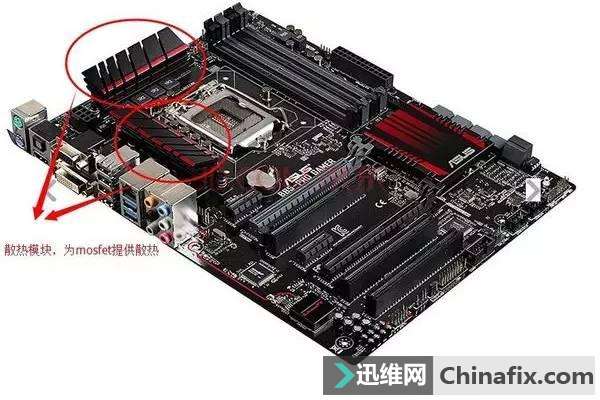

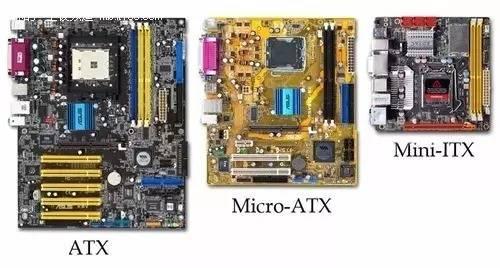

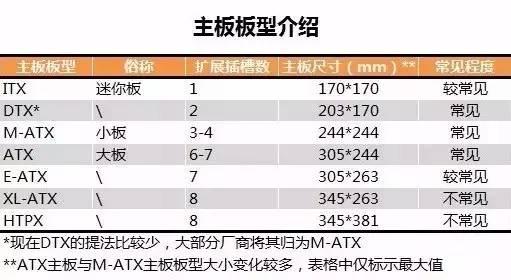

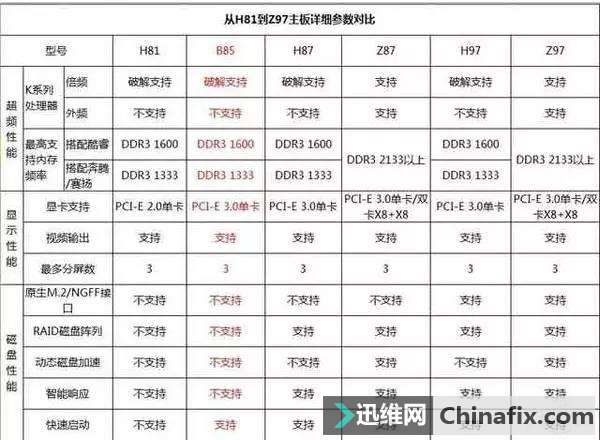

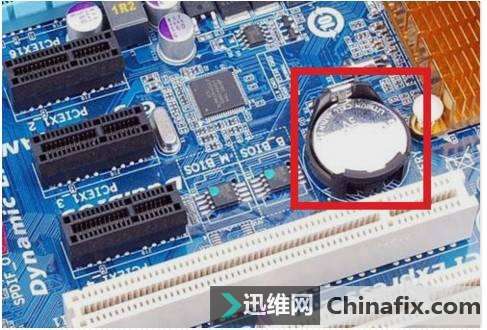

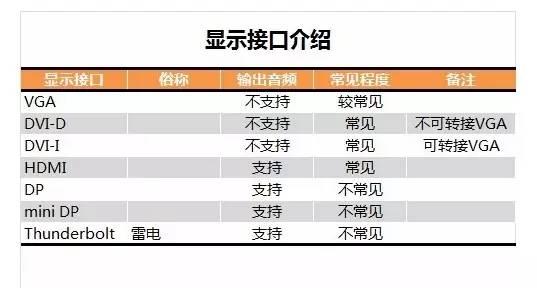

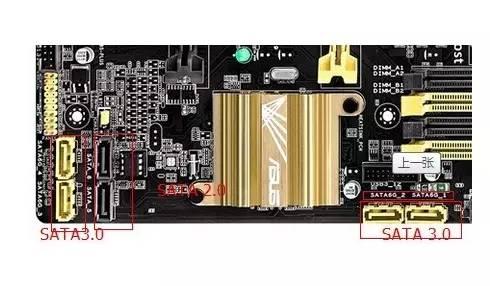

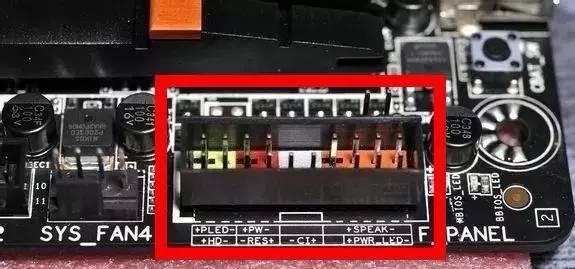

主板作为主机中最为复杂的一个部件，小编觉得大家需要全面地了解主板板型、主板结构、主板规格、做工以及跳线等知识，这篇文章基本包含了所有的主板知识。 现在主流的主板尺寸主要有三种：ATX / M-ATX / ITX，以下为一览表。   ATX：由 Intel 于1995年发表。截至现在依旧是最受DIY一族欢迎的规格，这个就是我们所说的大板，各类接口齐全。 MicroATX（M-ATX） ：ATX的缩小版本（短 25%）。可安装于大部分 ATX 机箱，兼容microATX机箱，扩充槽数目比 ATX 少。 Mini-ITX（ITX）：比MicroATX 更小、更高集成度的规格，多用于itx机箱，以及如瘦客户端及数字视频转换盒内之类的小型平台，保留一条pci-e X16 显卡插槽，内存插槽为双槽或四槽，保留基本的扩张，价格普遍比m-atx贵，其他版型由于大众少见少用，不做讨论。 需要补充的是，同一芯片的大板中板迷你版在性能上几乎不会有差别的，这是现在比较常见的类型。 二、主板各部件浅析 下面以华硕B85-PLUS 主板（Intel B85/LGA 1150）为例子进行讲解:  处理器插槽： INTEL插槽，插针在主板上，要小心保护主板上的插针，他们很脆弱很容易被外力破坏。AMD插槽，插针在处理器上，要小心保护处理器上的插针，他们很脆弱很容易被外力破坏。处理器供电： 顾名思义就是用来为主板上的处理器提供供电的模块，主要是将电源的+12V供电转化为处理器可以接受的电压，并净化电流。一般处理器供电都位于处理器插槽与后窗接口之间，有些相数比较多主板需要用到L型布局的供电模块。 很多主板也会在这个部分，为供电MOS管安装散热片，来辅助散热并改变主板的外观。  内存插槽： 内存插槽中间有一个防呆口，这个防呆口具有保证内存安装方向正确和保证安装正确类型内存两个作用，所以在安装内存时绝对不可以运用蛮力，现在有很多主板会提供额外的内存插槽，例如双通道主板提供四根内存插槽，一般主板厂商都采用两根彩色，两根黑色的方式来标识。如果只准备安装两根内存，应该插在彩色插槽上。 我们所说的双通道就是把两根内存条插在颜色相同的插槽上。  是关于板载相关的接口，直译Input && Outputsystem （一）USB2.0/3.0  在主板的后窗上USB接口的外观大家应该已经非常熟悉了。接口内部一般会有颜色，蓝色的就是USB 3.0接口，黑色的就是USB 2.0接口。虽然USB 3.0接口比2.0快的多，但是2.0依然有其存在的价值。2.0接口可以兼容USB1.1规范的老设备，对驱动的依赖性也比较小，WINDOWS系统基本都可以直接识别。而USB3.0则支持关机充电，即不打开电源也可以实现给手机充电，充电效率也会比USB2.0的快。USB2.0的充电功率只有2.5W(5V,0.5A)，而USB3.0是4.5W(5V,0.9A)，几乎是两倍。 （二）SATA接口 SATA 2.0接口：是一种较为老旧的接口，带宽只有SATA 3Gb\s 原生SATA 3.0接口：是一种高速接口，带宽SATA 6Gb\s，加装SSD需要接原生SATA 3.0接口以满足数据吞吐速度。3.0接口一般为白色或者是与主板配色搭配的特定颜色。  桥接SATA 3.0接口：往往见于高端主板，由原生接口和桥接的SATA 3.0接口组成，颜色一般不容易区分，区分2.0/3.0/桥接3.0请看主板说明书。 主板视频接口 主板上的显示接口主要是用来输出视频信号的（需要搭建内置核心显卡的处理器）。   说明：DVI-D与DVI-I的分别就是在接口右边，-D只有一根沟槽，-I是一个十字。 PCI-E扩展插槽： 扩展插槽我们用的最多的就是显卡插槽，一般最靠近处理器的那条就是pci-e X16显卡插槽。H61/B75/H77/B81/B85/H87并不支持 NVIDIA SLI/AMD CORSSFIRE交火技术。主板电池：  主板电池也是主板上一个比较重要的部件，他的主要工作就是在主板断电后帮助主板的CMOS保存里面的设置。 所以，当主板出现问题、超频失败、BIOS设置错误等导致机器点不亮时，最快的排障方式就是将PC的电源线拔掉，拔掉电池三分钟后装回电池重新尝试开机。这个时候BIOS的设置会被彻底清空。至少有60%的情况下可以用这个方式搞定问题跳线接口（图例没有举出）： 主板跳线接口也是主板上100%会有的接口，主要用来接机箱上的开关、重新启动按键，POWER、磁盘指示灯，主板蜂鸣器，CI侧板锁等插针。   芯片组是主板最重要的一颗集成芯片，他决定了主板可以运用什么处理器，可以具有多少原生接口和扩展能力（主板的扩展桥接芯片也要受到芯片组扩展能力的制约）。图为一颗Z87的主板芯片。  现在除了较为古老的AM3+接口的主板外，其他的主板均已经取消了北桥，芯片组芯片就位于南桥位置。一般来说主板型号中都会在前半部分标明主板的芯片组是什么。 华硕B85-PLUS 主板（Intel B85/LGA 1150）的意思就是华硕品牌Intel B85芯片 适用于为Intel 1150针处理器，记得购买处理器时要注意。  （四）总结 主板是电脑的基石，要学会去简单分析一块主板的好坏，不要被厂商的宣传所迷惑。定好预算，先想好选什么U，就可以知道用什么芯片的主板，了解自己想组ITX还是ATX等等。 |
