Coffee lake处理器针脚定义图公布:与前代大有不一样

2023-5-6 09:25| 发布者: 开心| 查看: 10| 评论: 0

阅读字号:

摘要:   10月3日消息 Intel之前称由于电路规划不一样,全新的八代处理器虽然依旧运用的是LGA 1151接口,但是却不兼容100系以及200系主板,只能用在300系主板上,而现在有用户 ...

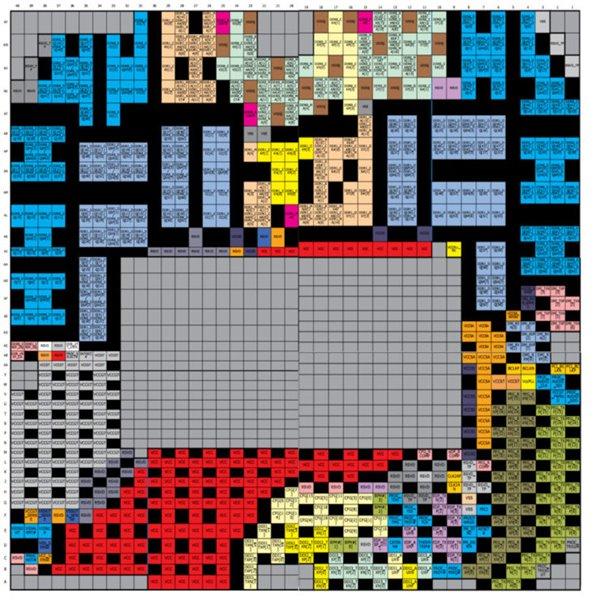

      10月3日消息 Intel之前称由于电路规划不一样,全新的八代处理器虽然依旧运用的是LGA 1151接口,但是却不兼容100系以及200系主板,只能用在300系主板上,而现在有用户公布了全新的Coffee lake处理器的针脚定义图,可以说跟以前的处理器大为不一样。



  以下是Kaby Lake到Coffee Lake针脚定义的分别:
  Kaby Lake -> Coffee Lake
  VSS (Ground): 377 -> 391 (+14)
  VCC (Power): 128 -> 146 (+18)
  RSVD: 46 ->25

  可以看到Coffee Lake的负极针脚数要比Kaby Lake多了14个,而功率针脚则要多出18个,估计是为了应对增加核心之后的功耗增长问题,同时保留针脚从46降低至25个。

  很显然,如果强行在100系或者200系上插入8代酷睿的话,会造成系统不稳定甚至使电脑损毁。
