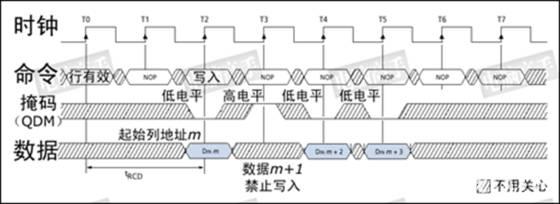

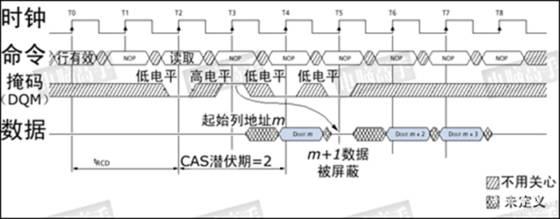

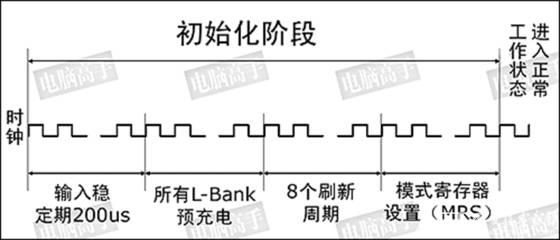

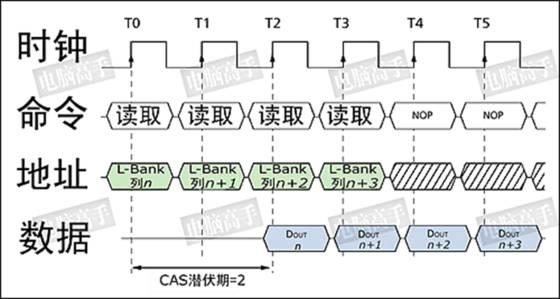

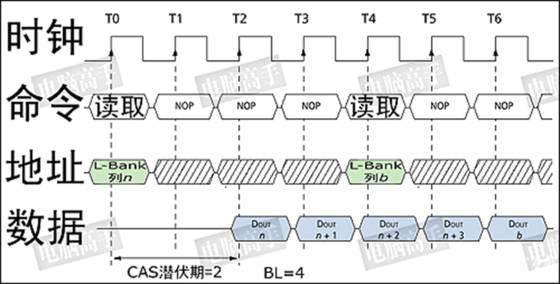

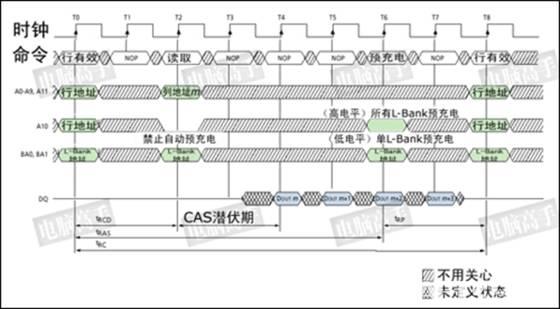

　　储存原理

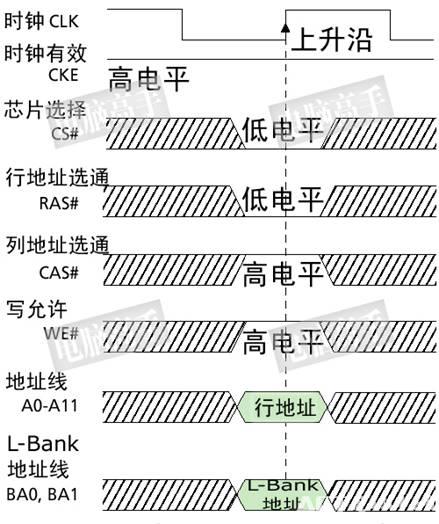

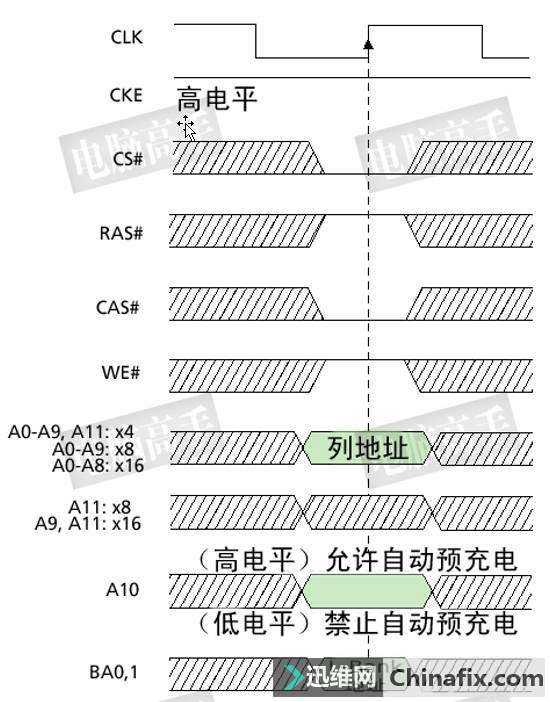

　　储存原理示意图：行选与列选信号将使储存电容与外界间的传输电路导通，从而可进行放电（读取）与充电（写入）。另外，图中刷新放大器的规划并不固定，现在这一功能被并入读出放大器（Sense Amplifier ,简称S-AMP）；

DLL
　　延迟锁定回路（DLL）的任务是根据外部时钟动态修正内部时钟的延迟来实现与外部时钟的同步；

　　DLL有时钟频率测量法（CFM，Clock Frequency Measurement）和时钟比较法（CC，Clock Comparator）； CFM是测量外部时钟的频率周期，然后以此周期为延迟值控制内部时钟，这样内外时钟正好就相差一个时钟周期，从而实现同步。DLL就这样反复测量反复控制延迟值，使内部时钟与外部时钟保持同步。

　　CC的方式则是比较内外部时钟的长短，如果内部时钟周期短了，就将所少的延迟加到下一个内部时钟周期，然后再与外部时钟做比较，若是内部时钟周期长了，就将多出的延迟从下一个内部时钟刨除，如此往复，最终使内外时钟同步。

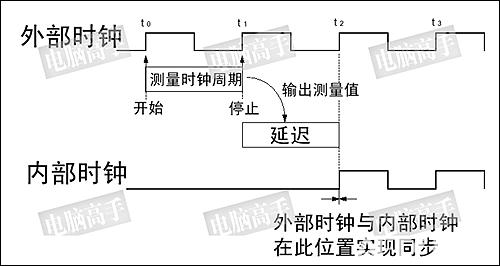

CFM式DLL工作图

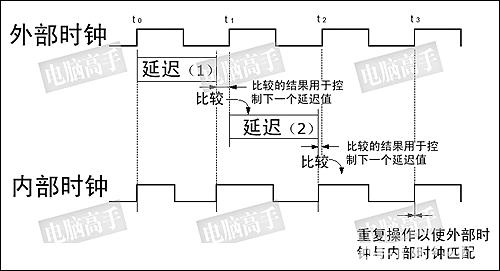

CC式DLL工作图
　　CFM与CC各有优缺点，CFM的校正速度快，仅用两个时钟周期，但容易受到噪音干扰，如果测量失误，则内部的延迟就永远错下去。CC的优点则是更稳定可靠，如果比较失败，延迟受影响的只是一个数据，不会涉及到后面的延迟修正，但它的修正时间要比CFM长。

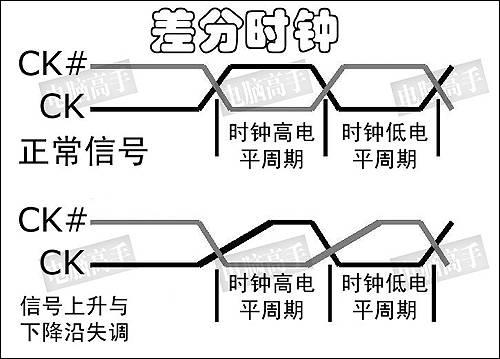

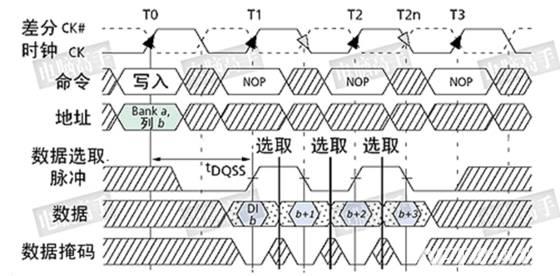

　　CK#起到触发时钟校准的作用，由于数据是在CK的上下沿触发，造成传输周期缩短了一半，因此必须要保证传输周期的稳定以确保数据的正确传输，这就要求CK的上下沿间距要有精确的控制。但因为温度、电阻性能的改变等原因，CK上下沿间距可能发生变化，此时预期相反的CK#就起到纠正的作用（CK上升快下降慢，CK#则是上升慢下降快）。
