安科讯myACT PD快充技术电源适配器拆解，型号APS-PD025W10-G

2023-5-6 08:54| 发布者: 开心| 查看: 9| 评论: 0

阅读字号:

摘要: 　　安科讯myACT PD快充技术电源适配器，外观规划简洁大方、体积小巧。　　直插式市电插头。　　USB TYPE-C单口输出插座。　　电源外壳标注最大输出功率为25W，在PD模式2 ...

　　安科讯myACT PD快充技术电源适配器，外观规划简洁大方、体积小巧。

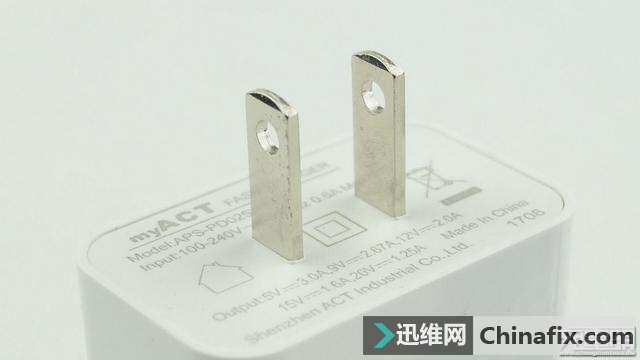

　　直插式市电插头。

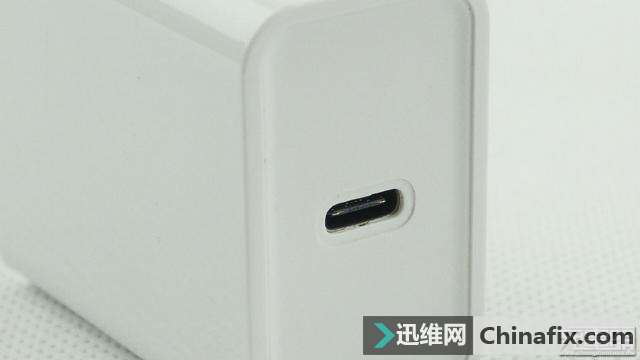

　　USB TYPE-C单口输出插座。

　　电源外壳标注最大输出功率为25W，在PD模式20v输出时实现。重点是此款电源适配器同时具备PD模式与QC3.0模式。

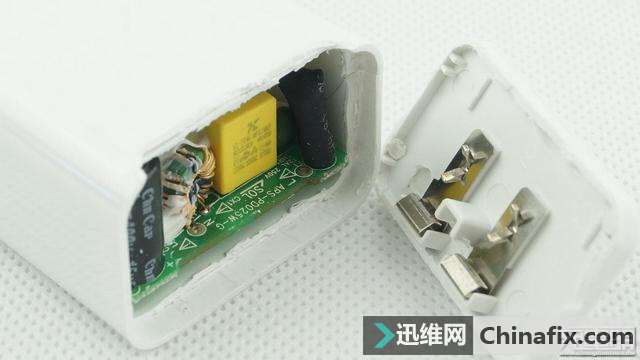

　　超声波焊接，焊接非常紧密未能实现无损打开。

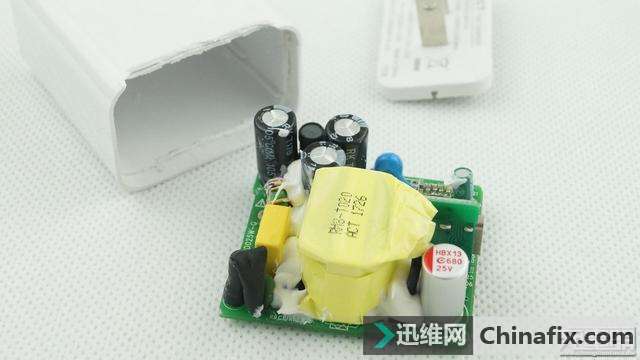

　　取出内部电路粗略看一下细节处理的比较到位，易松动元件位置均有绝缘胶加固。

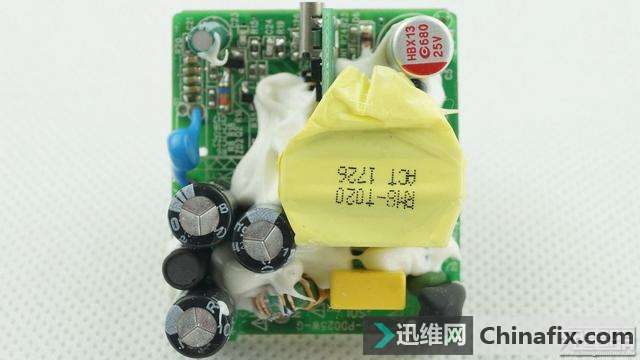

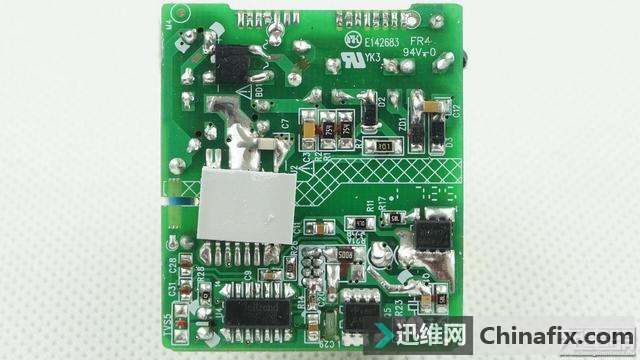

　　电源PCB正反面。

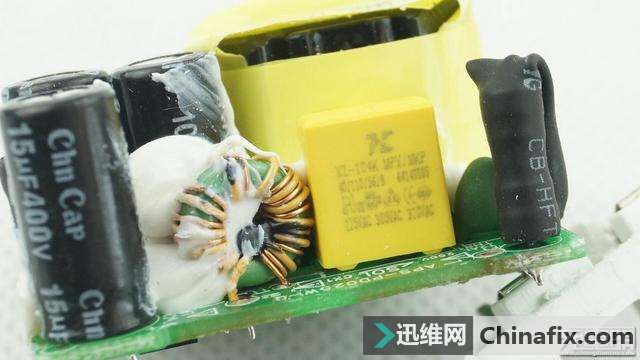

　　保护电路与EMI电路一应俱全。

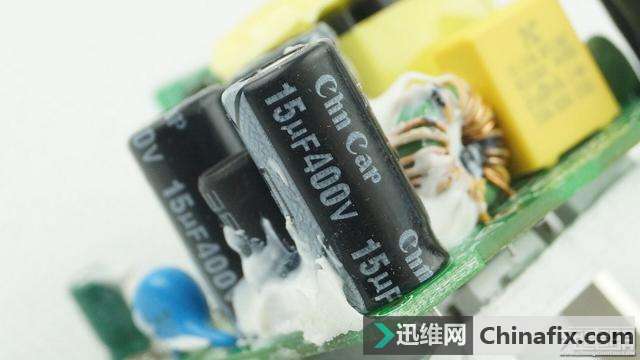

　　主电容为三颗并联Chn Cap品牌，单颗规格400V 15微法。

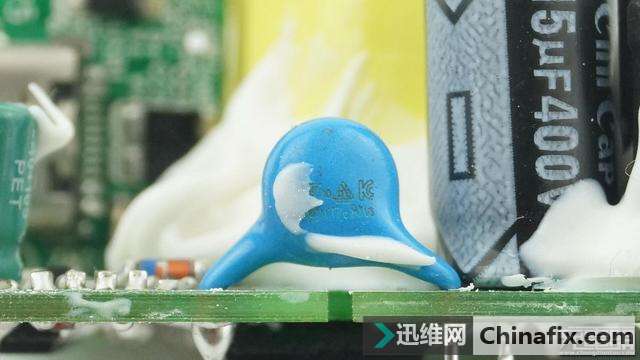

　　蓝色电容主要用来滤除高频干扰。

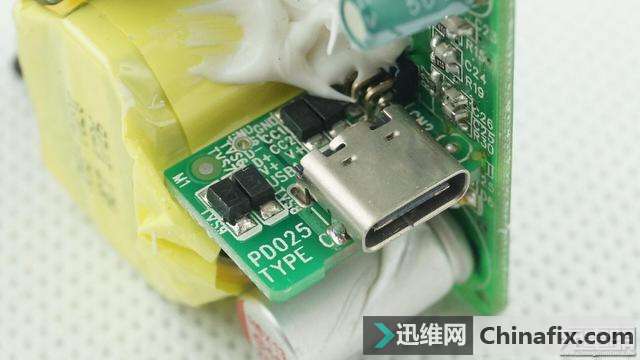

　　USB TYPE-C插座安装在独立的PCB上。

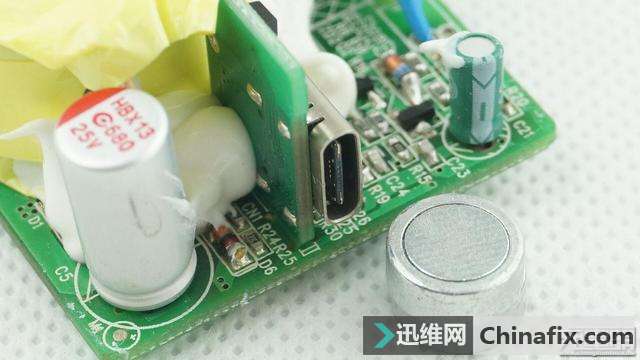

　　USB TYPE-C插座与磁铁无缘。

　　低压输出端运用一颗规格为25V 680微法的固态电容滤波。

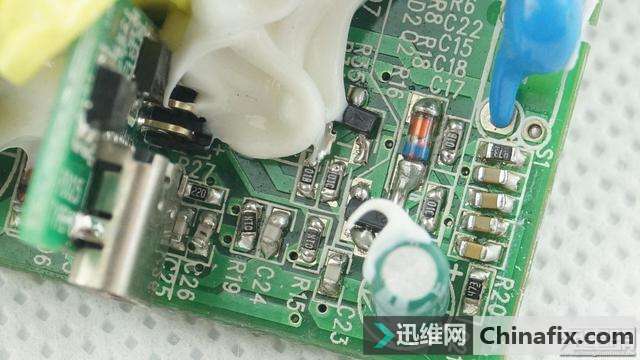

　　PCB上的贴片元件焊接的不算规整。，鉴于新产品，部分工艺是手工完成，批量生产后为SMT完成，元件焊接质量会显著提升。

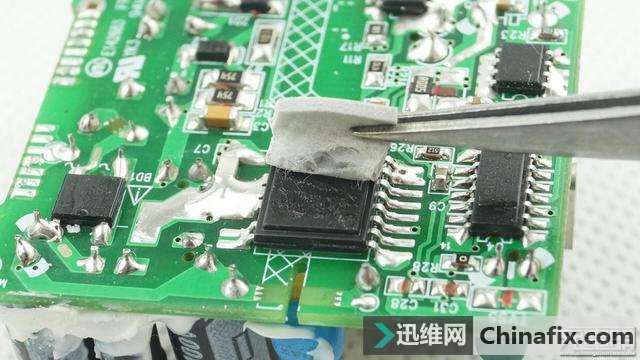

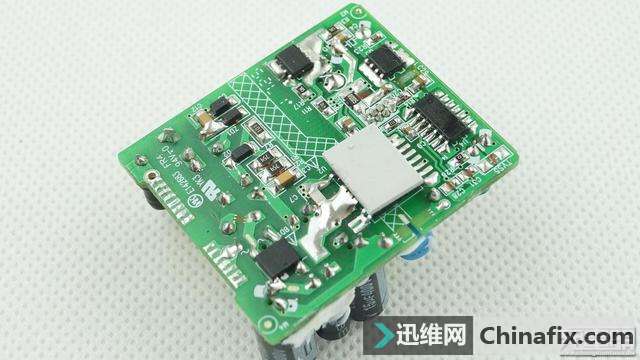

　　电源主控IC上黏贴了一块导热硅脂。

　　硅脂与主控IC运用透明双面胶固定，这样虽然固定住了硅脂但是会对散热造成一定的影响。

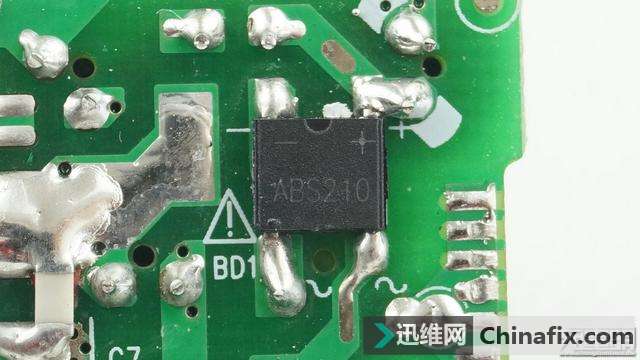

　　整流桥型号ABS210。

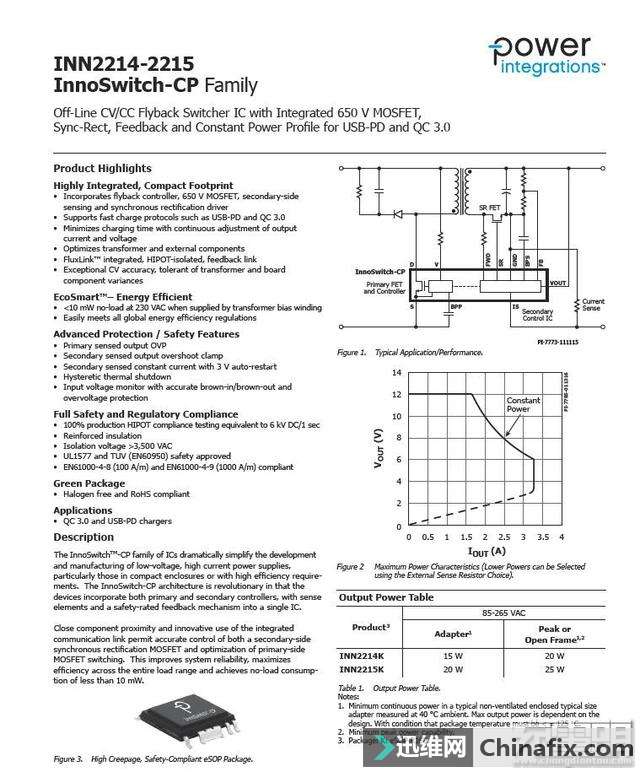

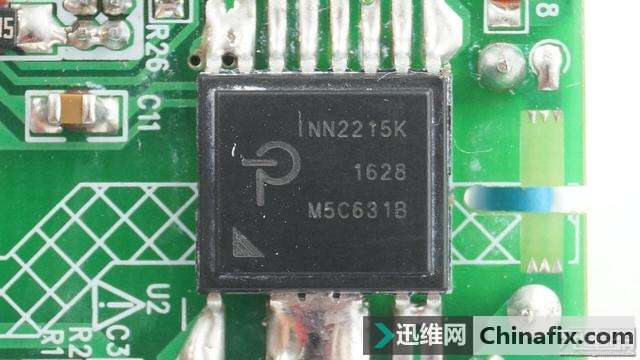

　　Power Integrations INN2215K IC内部初次级侧各有一个控制器，初级侧还集成了一个功率MOSFET，次级侧控制器实现对输出电压和电流的监测，根据监测结果将信息反馈至初级，进行相应的开关控制，从而实现更精确的输出电压和电流的控制。可提供最大22 W的输出功率。

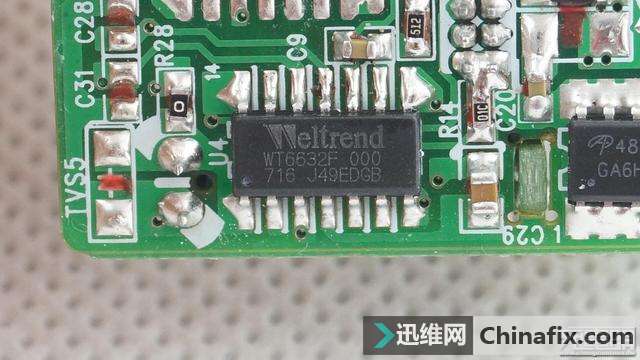

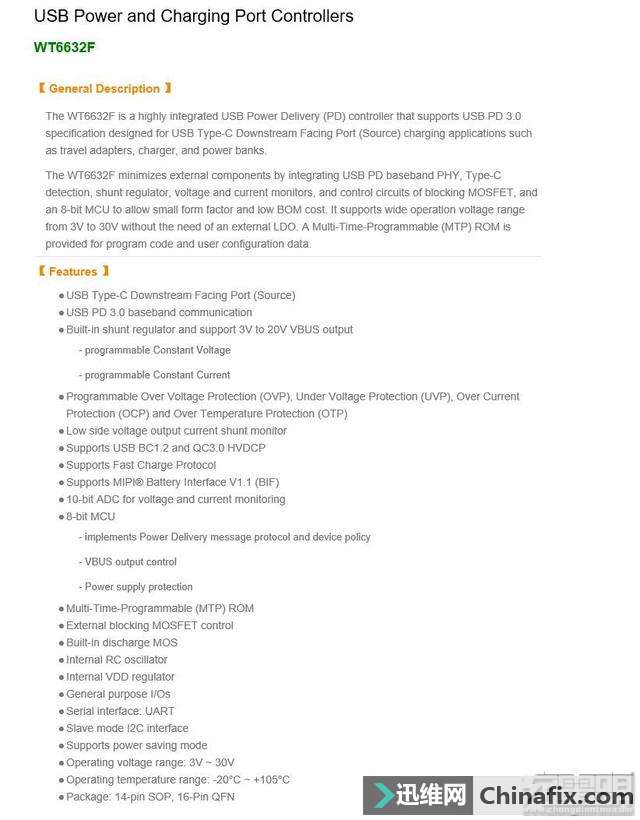

　　伟诠型号WT6632F PD输出主控。

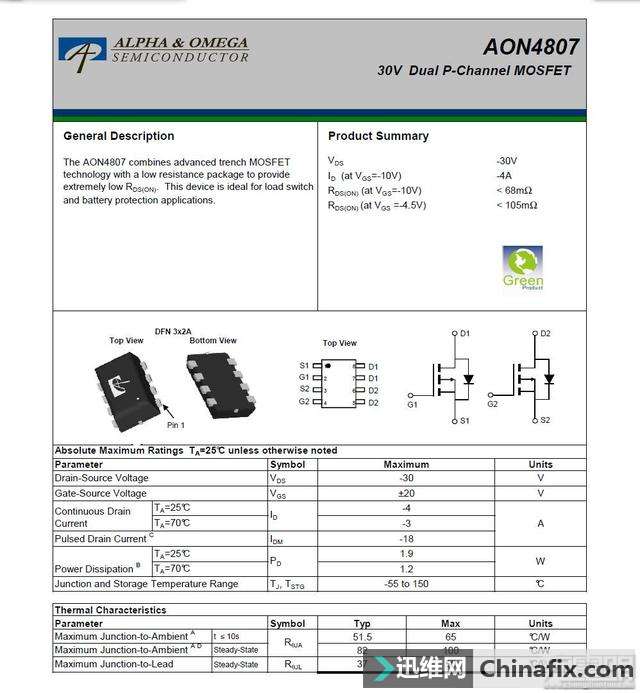

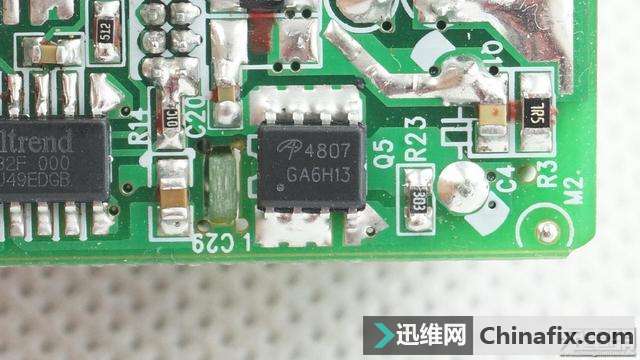

型号为AON4807的输出保护MOS。

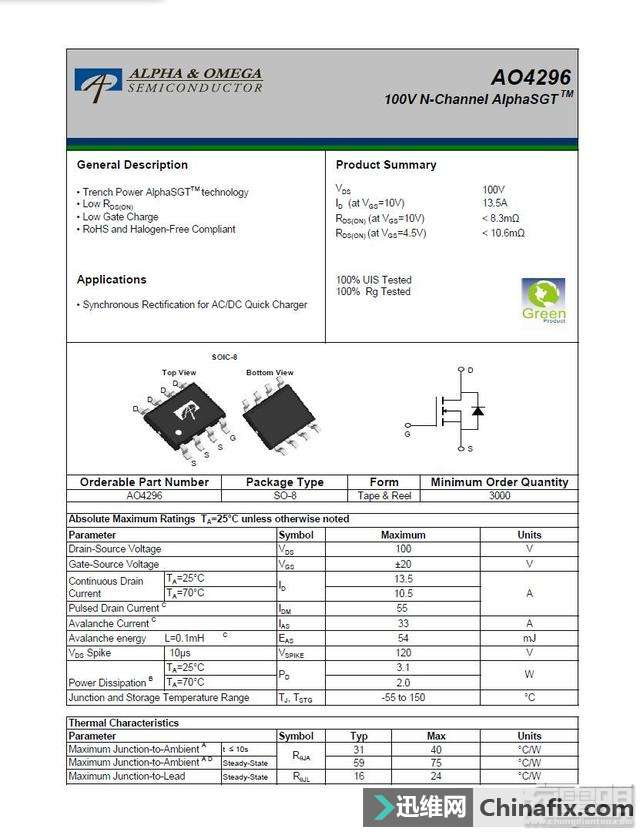

　　型号为AON4296同步整流输出MOS。

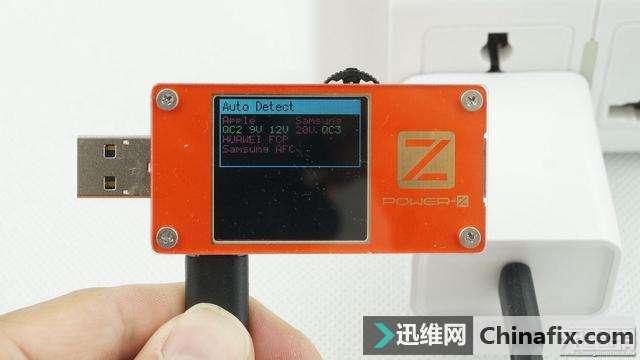

　　运用POWER-Z自动触发常见快充技术模式，红色字体为不支持模式。

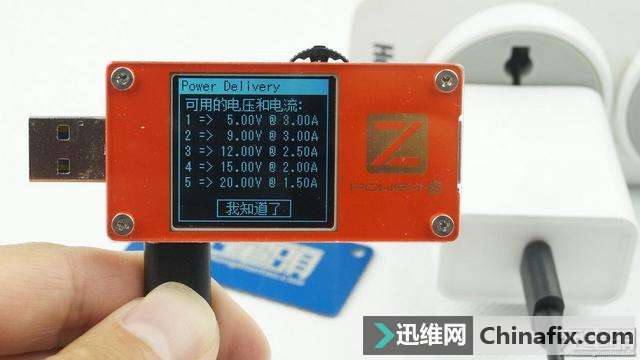

　　运用POWER-Z触发PD模式显示在PD模式下各电压所支持最大电流列表。最大输出功率为30W，大于电源外壳标注的最大输出功率，看来厂家给出的参数保守了一些。

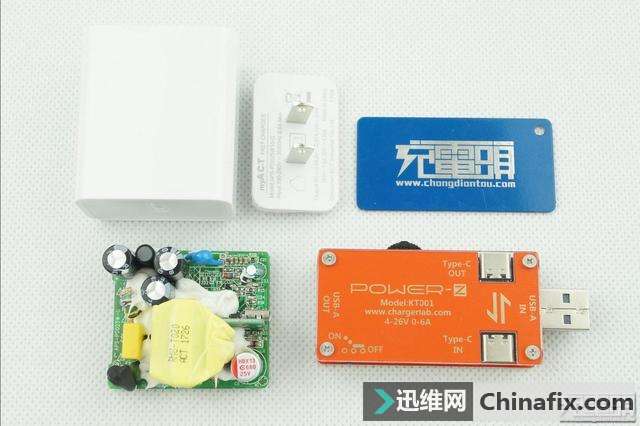

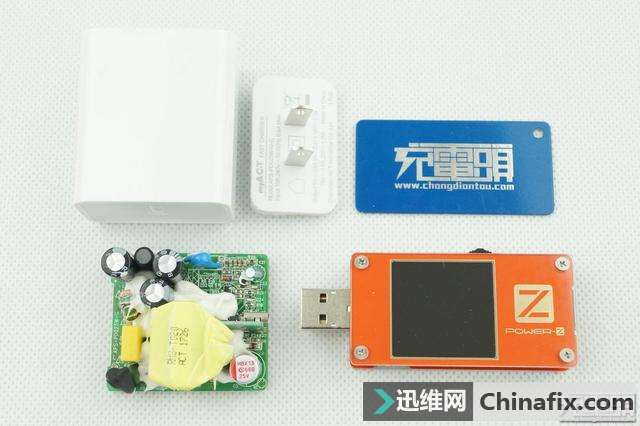

　　全家福。
