新斯宝Xinspower QC3.0电源适配器拆解，型号Q183

2023-5-6 08:54| 发布者: 开心| 查看: 9| 评论: 0

阅读字号:

摘要: 　　此次拆解的是来自深圳市新斯宝科技科技有限公司出品的一款单USB口输出QC3.0电源适配器。　　单USB输出插座，插座下方的LOGO表明此电源支持QC3.0快充技术。　　可折叠 ...

　　此次拆解的是来自深圳市新斯宝科技科技有限公司出品的一款单USB口输出QC3.0电源适配器。

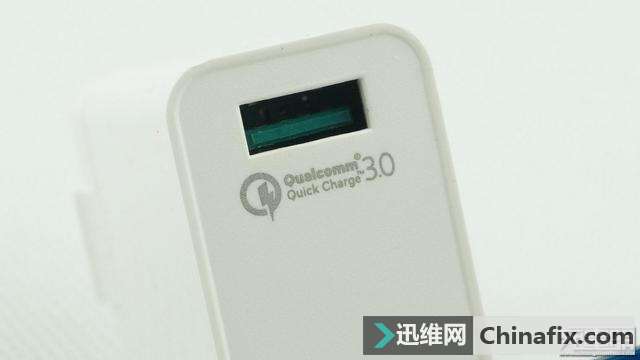

　　单USB输出插座，插座下方的LOGO表明此电源支持QC3.0快充技术。

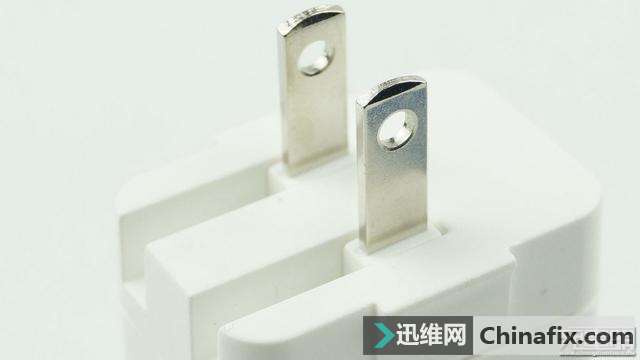

　　可折叠市电插座，外出方便携带。

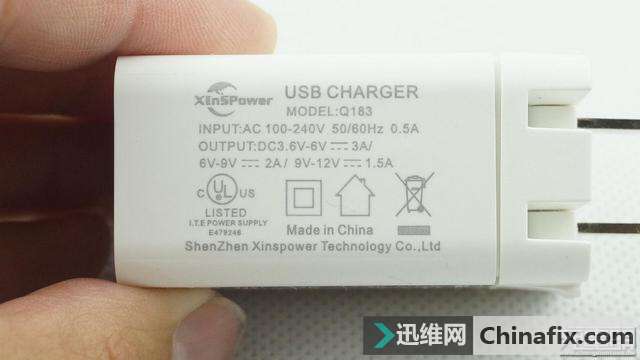

　　从电源适配器的标识来看此电源最大输出功率为18W。

　　和多数折叠插头电源一样，市电部分运用电源线连接增加可靠性。

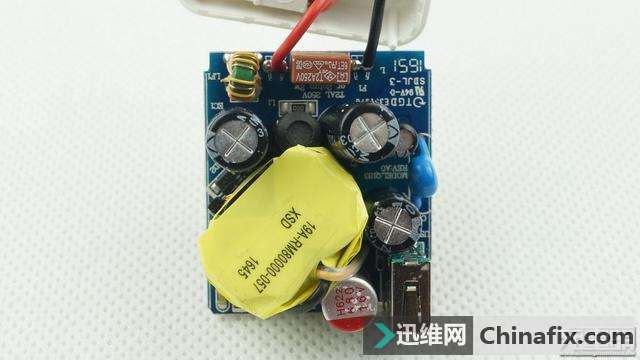

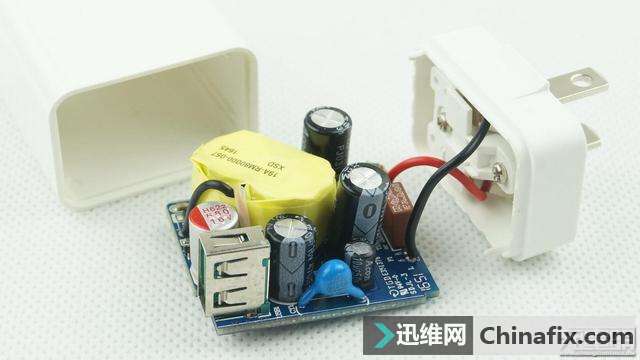

　　电源PCB正反面，元件紧凑、排列整齐、焊点光泽饱满。

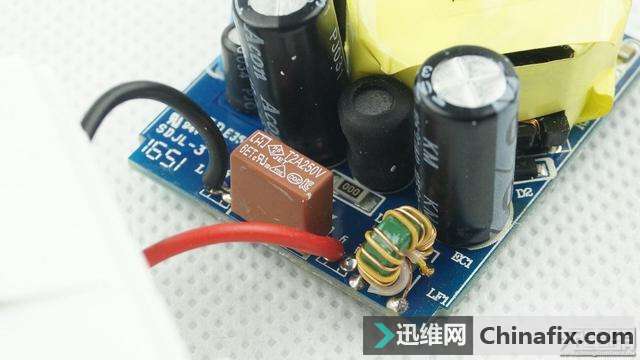

　　市电输入部分的保护电路与EMI电路。

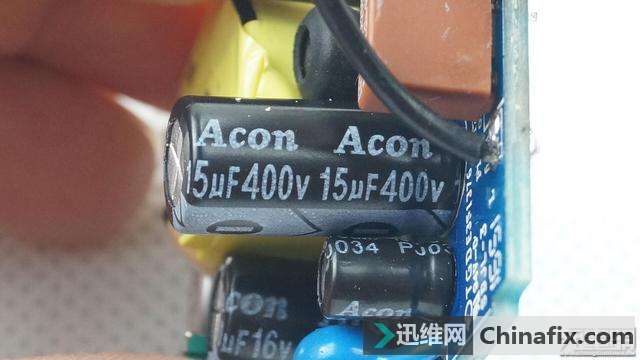

　　一次侧主电容运用三颗并联规格为400V 15微法，品牌来自Acon。

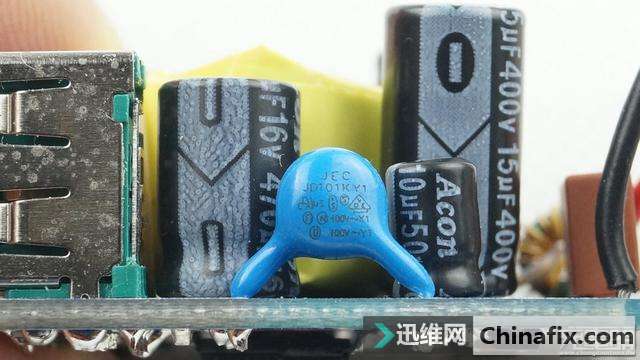

　　蓝色电容主要用来滤除高频干扰。

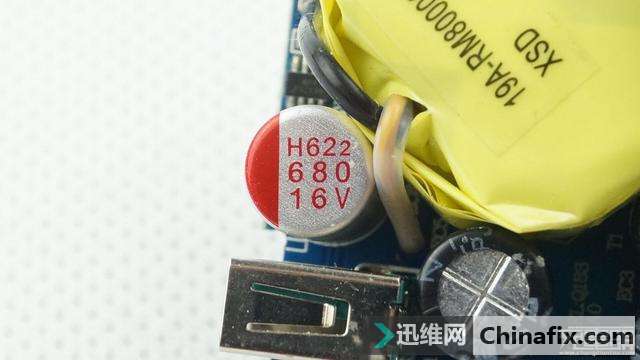

　　二次侧输出滤波运用一颗16V 680微法固态电容。

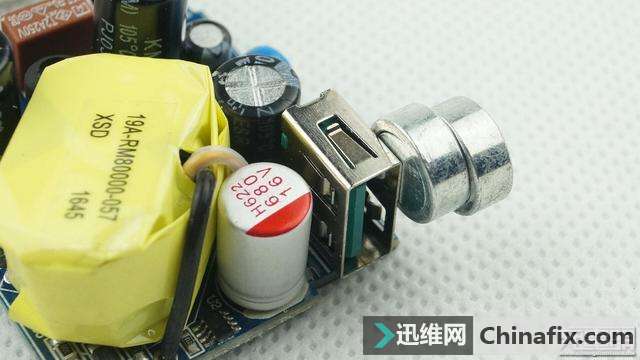

　　USB插座磁铁可吸。

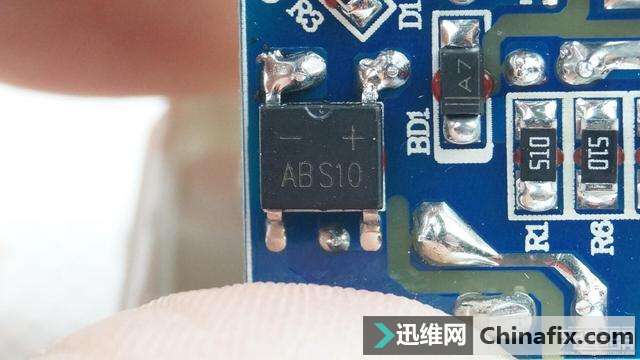

　　整流桥型号ABS10。

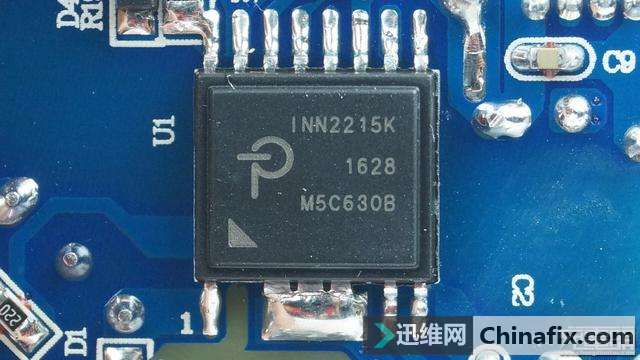

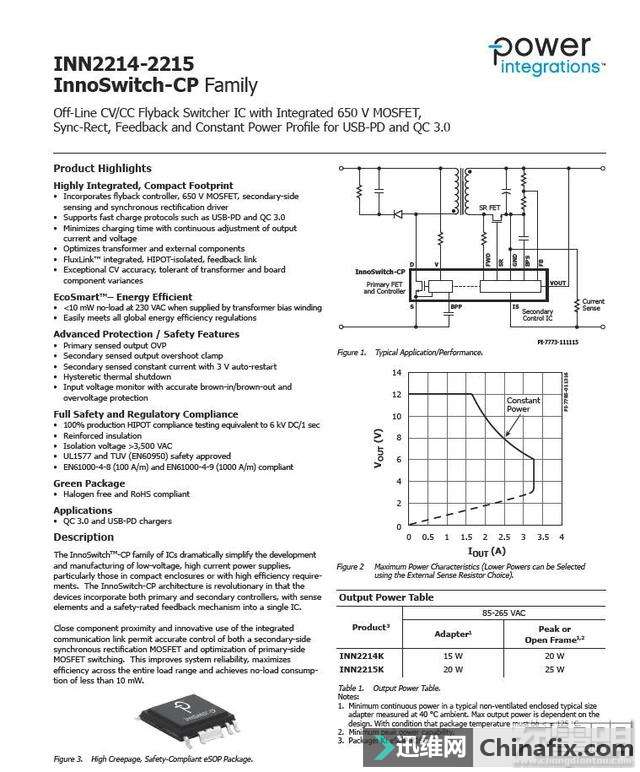

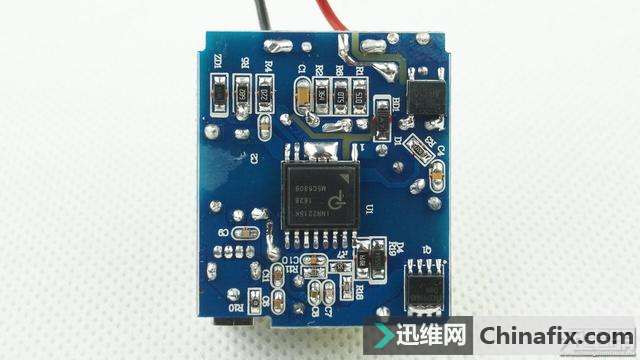

　　Power Integrations INN2215K IC内部初次级侧各有一个控制器，初级侧还集成了一个功率MOSFET，次级侧控制器实现对输出电压和电流的监测，根据监测结果将信息反馈至初级，进行相应的开关控制，从而实现更精确的输出电压和电流的控制。可提供最大22 W的输出功率。

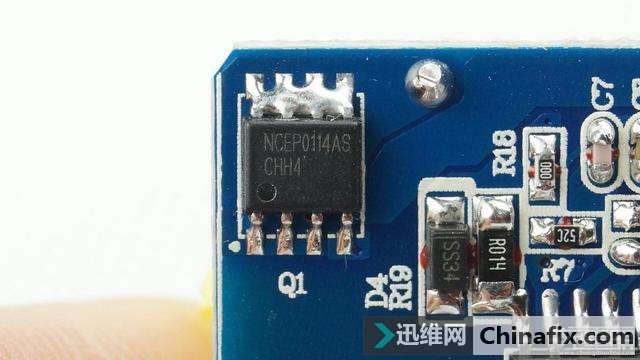

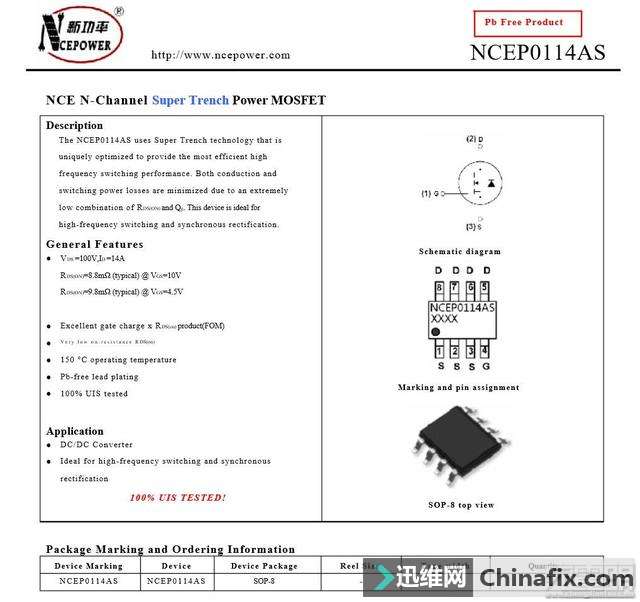

　　输出端同步整流MOS，来自新功率，型号NCEP0114AS。

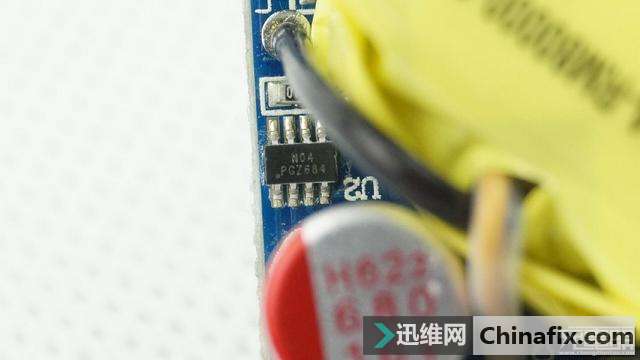

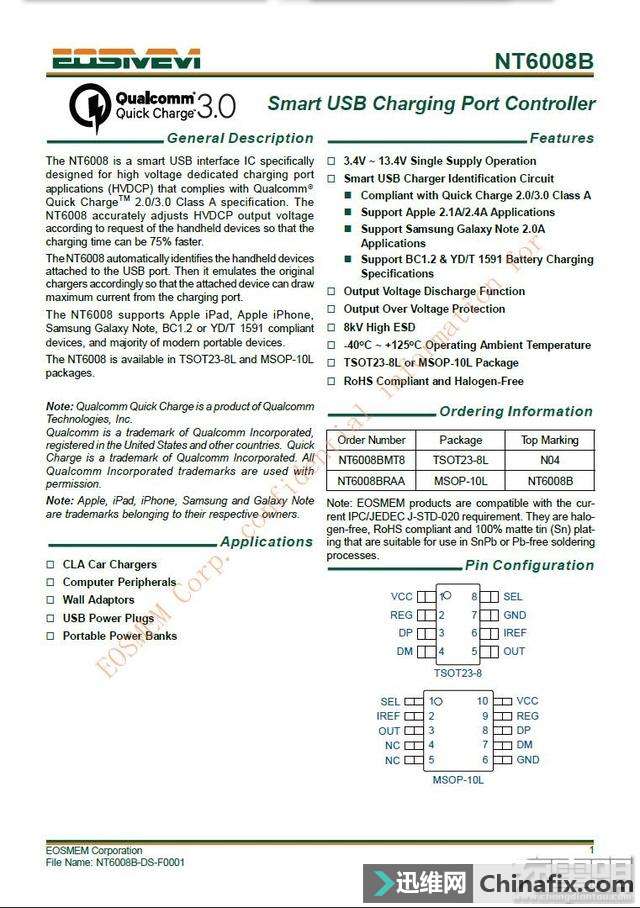

　　QC3.0智能识别IC，来自EOSMEM台湾曦威，型号NT6008B。

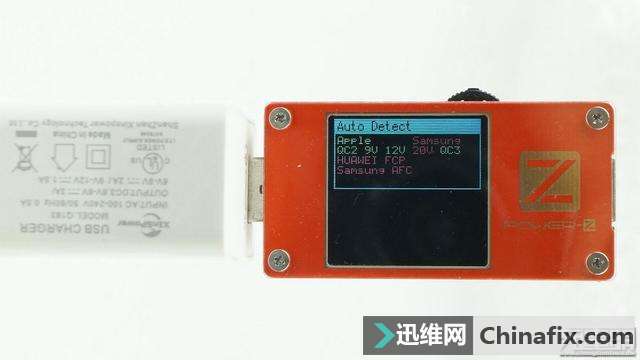

　　运用POWER-Z侦测出此电源支持的模式，在支持QC3.0同时支持QC2.0与苹果协议。

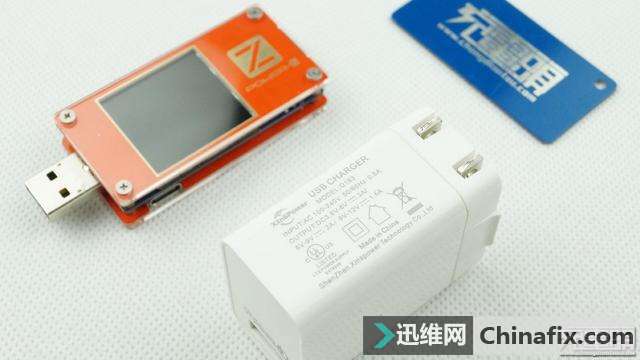

　　全家福。
