工匠精神锤子快速电源适配器拆解 CD101

2023-5-6 08:54| 发布者: 开心| 查看: 34| 评论: 0

阅读字号:

摘要: 　　有幸拆解以工匠精神著称的锤子出品的QC3.0快充技术电源，我个人非常期待！　　电源外壳上的螺纹让我不禁想起了–登机箱。　　电源支持QC3.0最大输出功率18W。　　单U ...

　　有幸拆解以工匠精神著称的锤子出品的QC3.0快充技术电源，我个人非常期待！

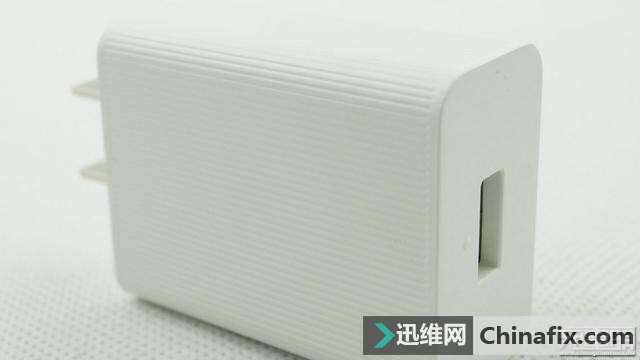

　　电源外壳上的螺纹让我不禁想起了–登机箱。

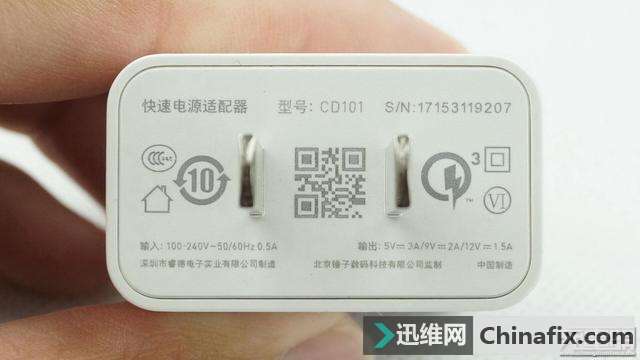

　　电源支持QC3.0最大输出功率18W。

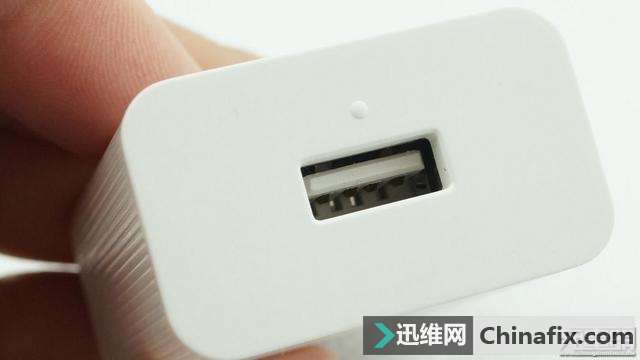

　　单USB输出。

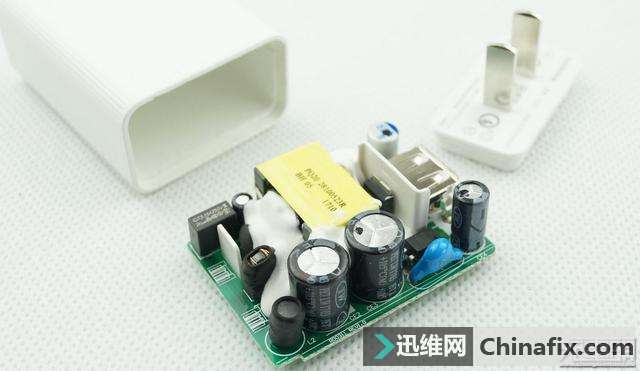

　　锤子果然出手不凡，取出电路给人第一感觉就是精致！

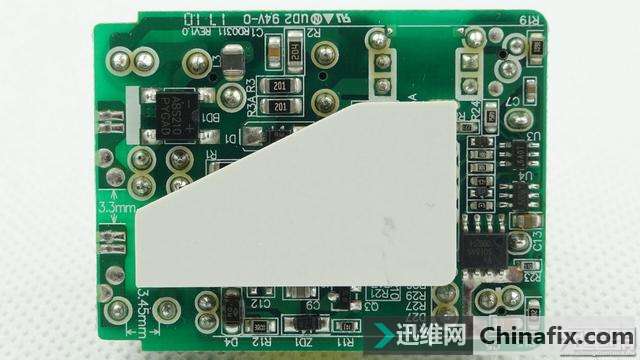

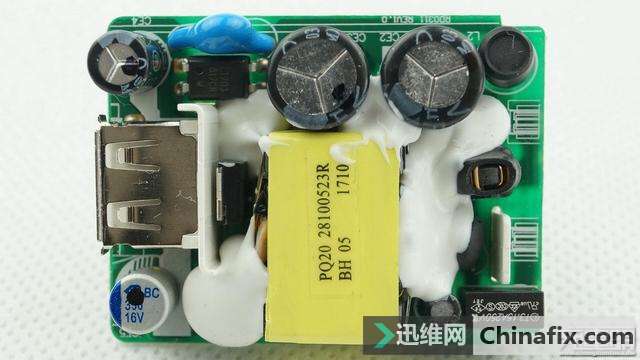

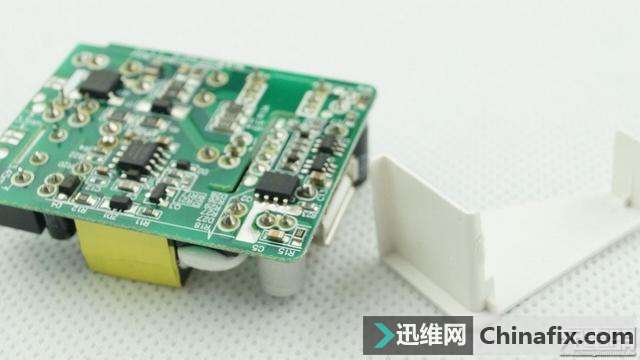

　　电路板正反面，工整、简洁。元件布局合理紧凑。必要部分都有胶水固定。

　　初级与次级之间绝缘塑料片。

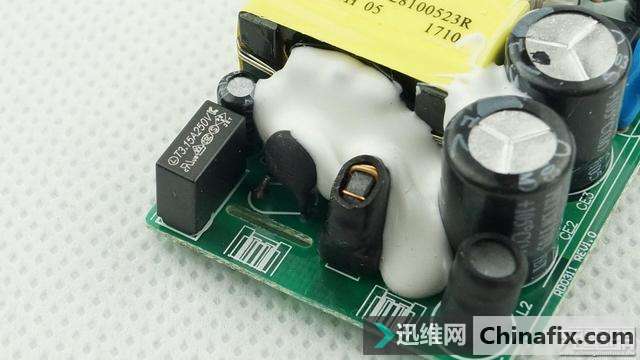

　　市电输入端保护与EMI电路非常完善。

　　初级主电容运用两颗并联，单颗规格400V15微法。

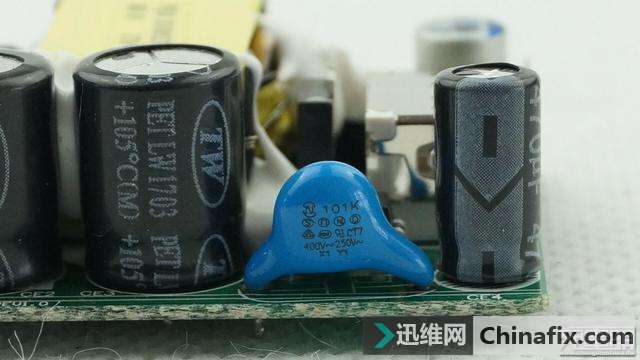

　　蓝色抗高频干扰电容。

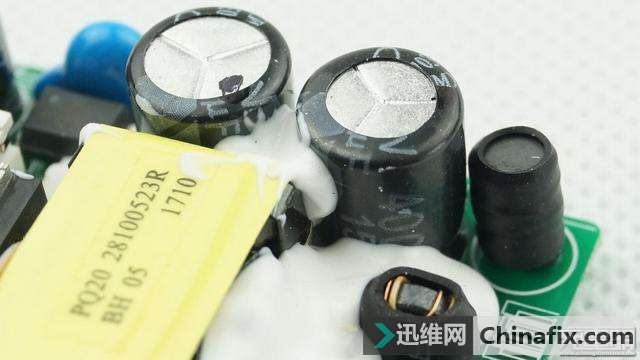

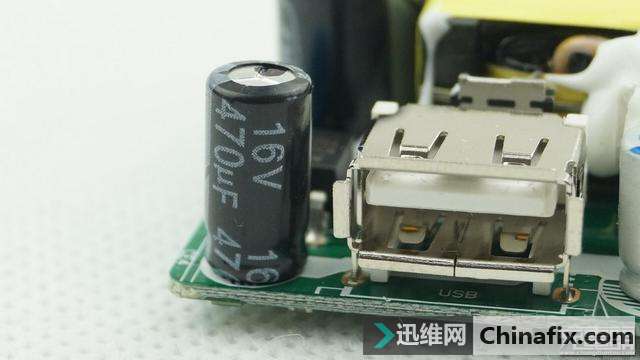

　　输出滤波部分，固态与电解电容两颗搭配运用，固态电容来自肇庆绿宝石电子科技股份有限公司（简称“绿宝石”），单颗规格：16V 330微法，电解电容16V470微法。

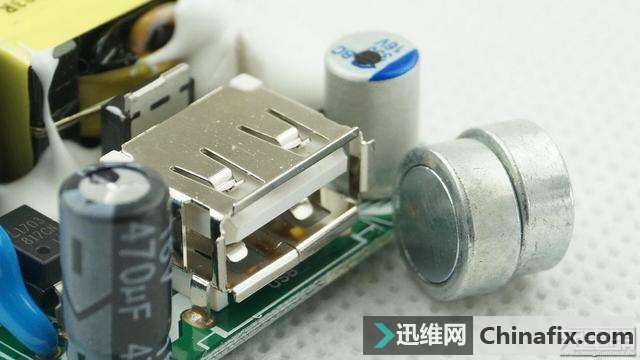

　　USB插座与磁铁无缘。

　　817CN光耦。

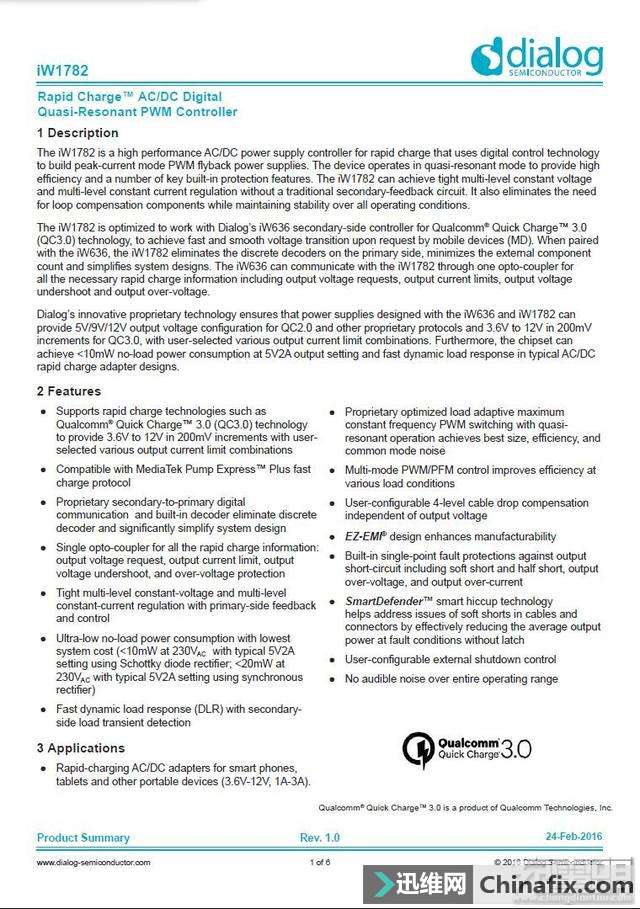

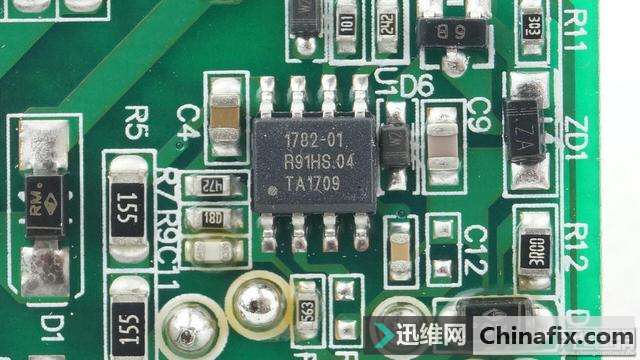

　　IW1782配合自家QC3.0识别IC，可以组成一个效率极高，功能强大的QC3.0电源适配器。

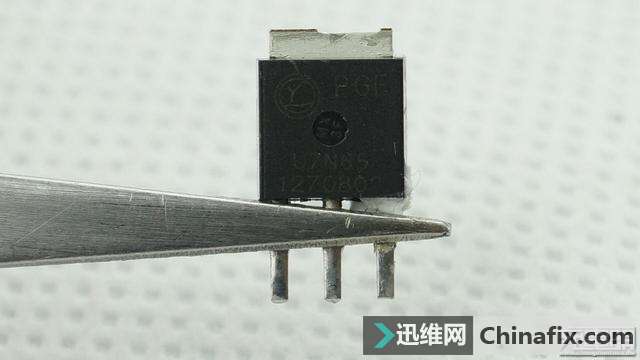

　　型号为U7N65的初级主开关管。

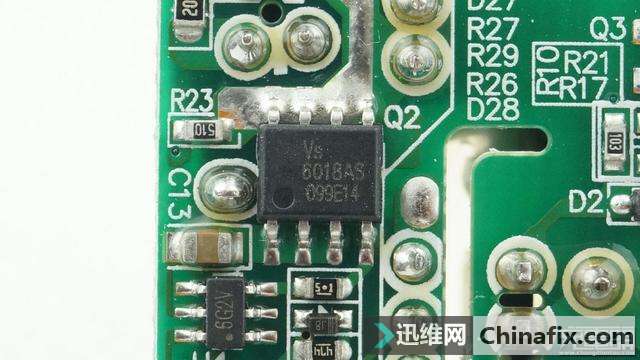

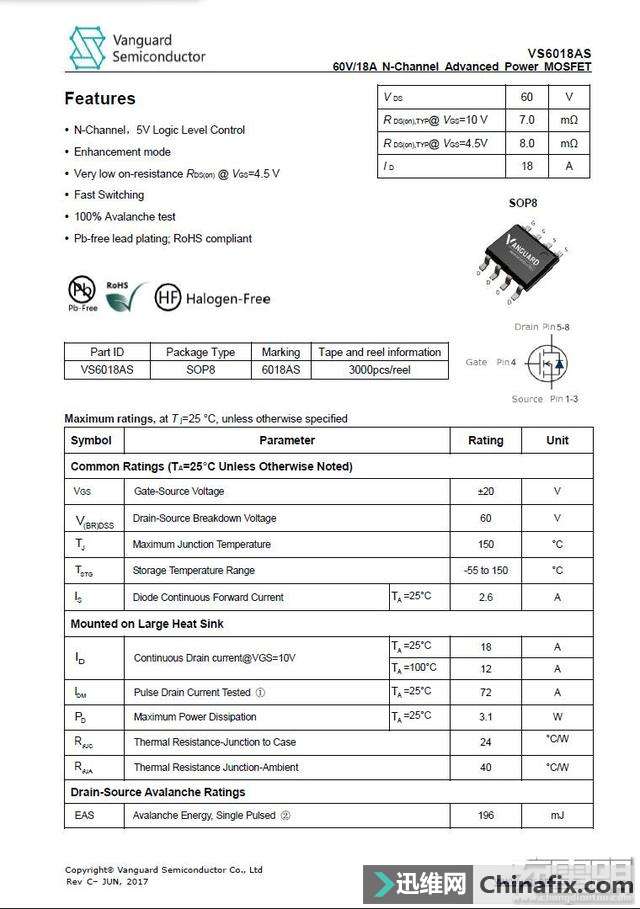

　　来自威兆半导体型号为Vs 6018as同步整流MOS。

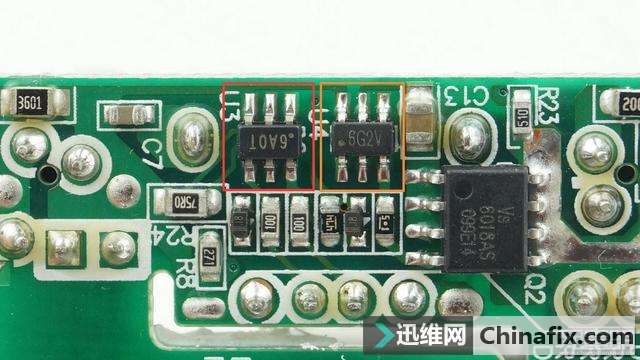

　　红框是QC3.0识别IC，橙框是dialog自家的同步整流控制器。

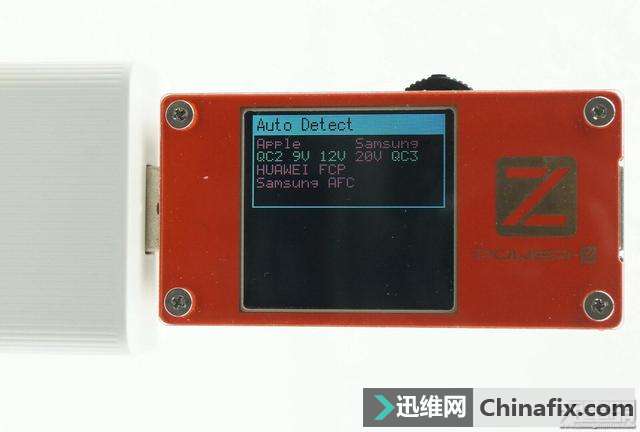

　　运用POWER-Z侦测出此电源支持QC2.0与QC3.0模式输出。

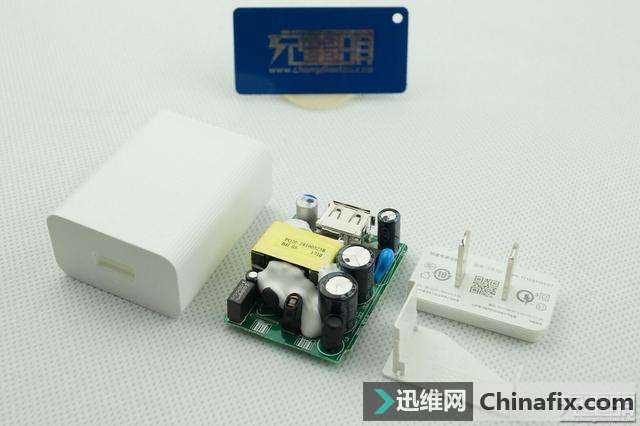

　　　全家福。
