　　FLYPOWER飞天鹰推出了一款单口Type-C充电器，支持USB PD协议，最大输出达45W，可为支持USB PD协议的设备如苹果MacBook系列、小米笔记本Air、任天堂Switch、支持USB PD充电协议的手机等进行快充技术。

　　外形方方正正加上乳白色的外壳，越看越像豆腐块。

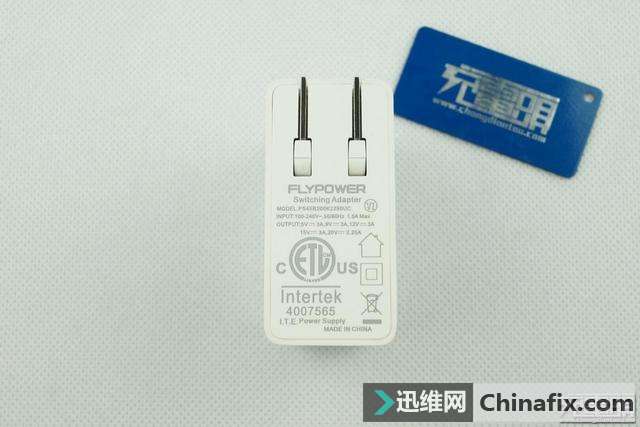

　　非常详尽的全英文电源规格参数。 USB TYPE-C输出支持PD输出电源规范。5V=3A、9V=3A、12V=3A、15V=3A、20V=2.25A。最大输出功率为45W。

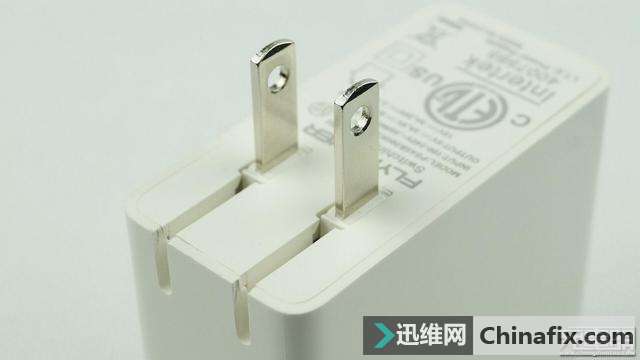

　　可折叠市电插头，方便携带。

　　单USB TYPE-C输出，输出支持PD输出电源规范。

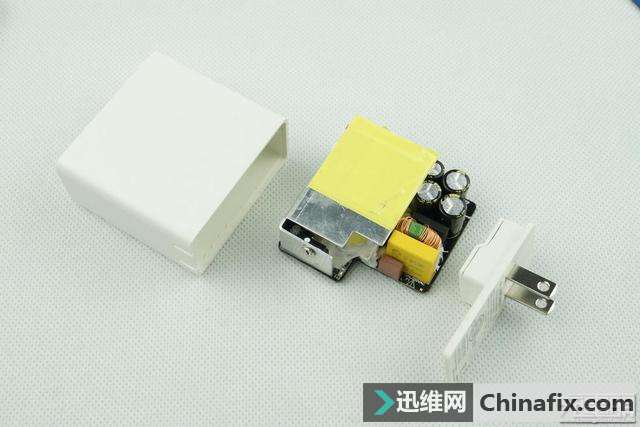

　　超声波焊接外壳，可以无损打开。

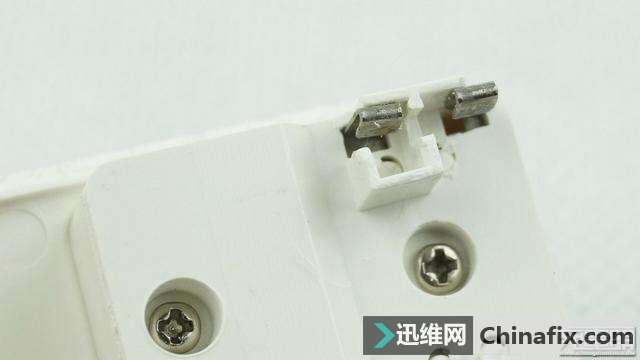

　　市电输入端金属触点。

　　USB TYPE-C外围固定框与电源外壳呈一体。

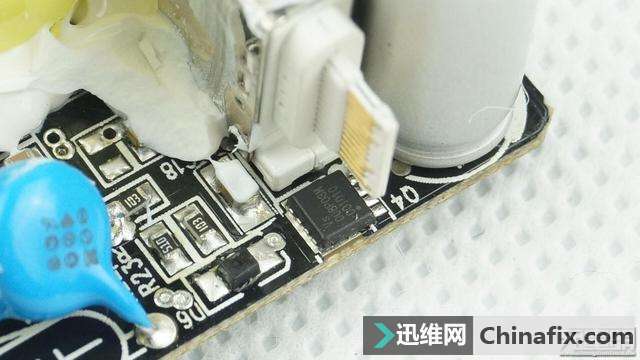

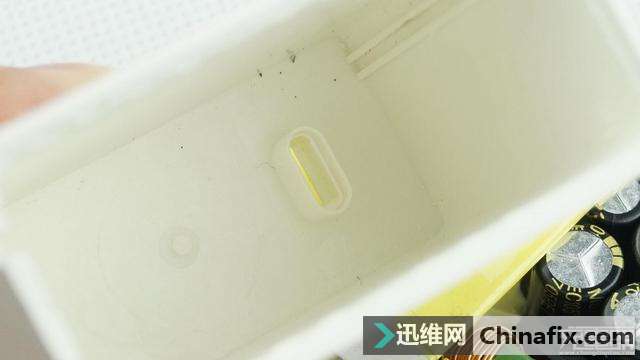

　　没有金属外围的USB TYPE-C插座。

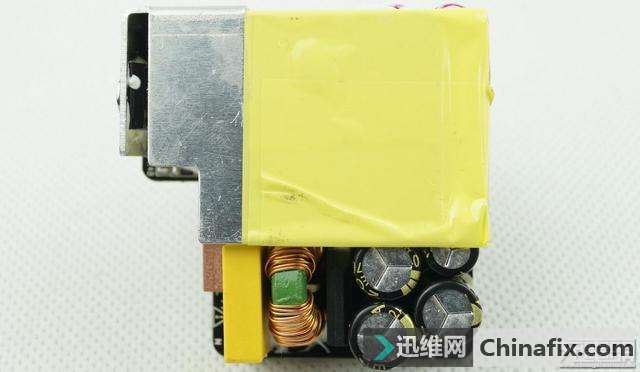

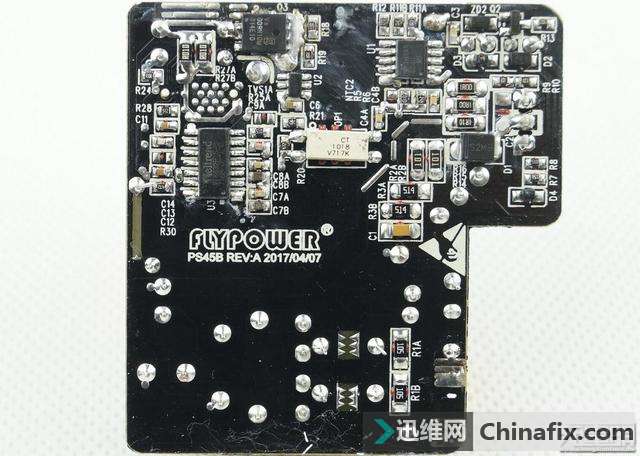

　　电源PCB正反面。

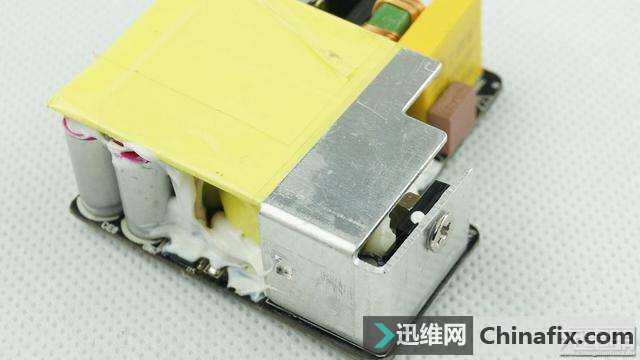

　　散热片在与变压器接触部分包裹了绝缘胶带。散热片与主控开关管之间涂有导热硅脂并运用螺丝固定。

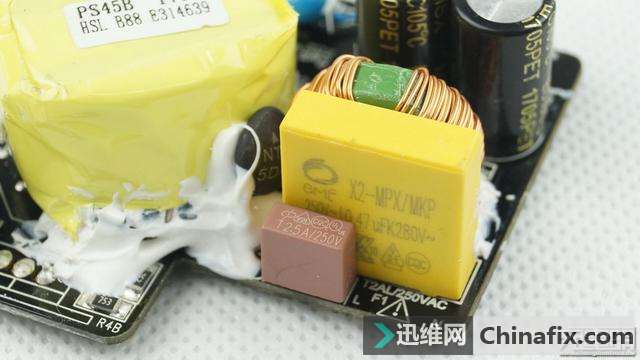

　　保护电路与EMI电路部分。

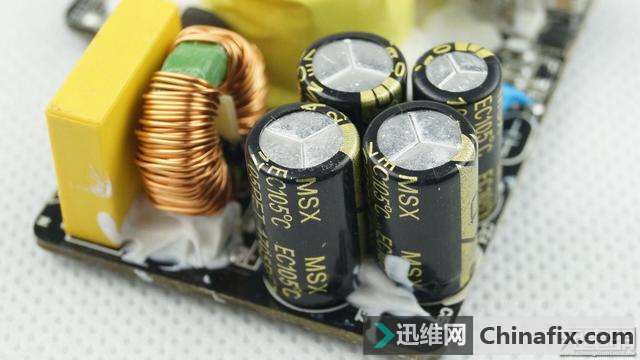

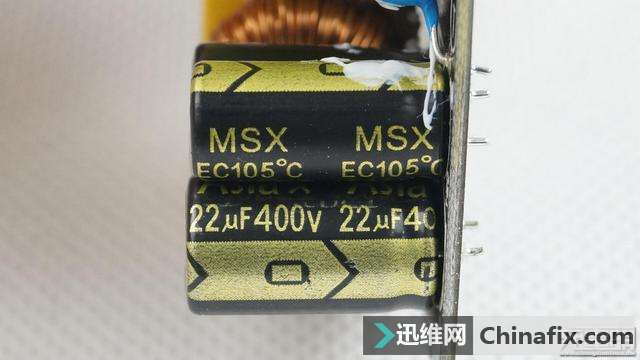

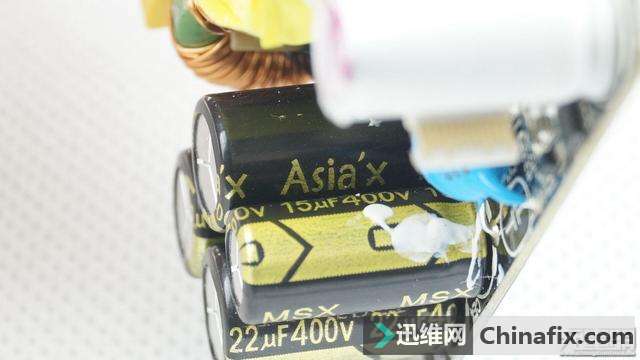

　　一次侧主电容共四颗，3颗22uf+1颗15uf，品牌来自台系Asiax电容。

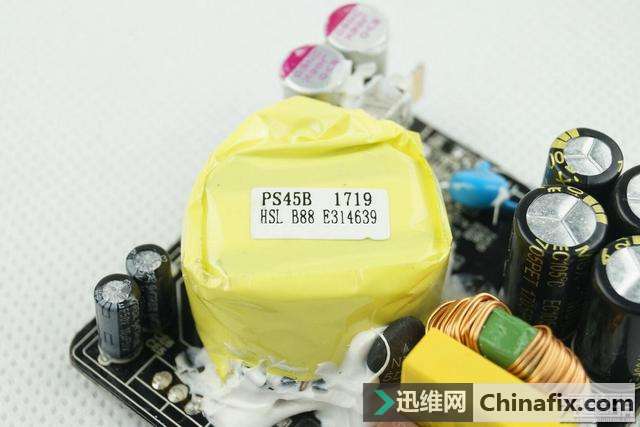

　　变压器被绝缘胶带包裹的严严实实。

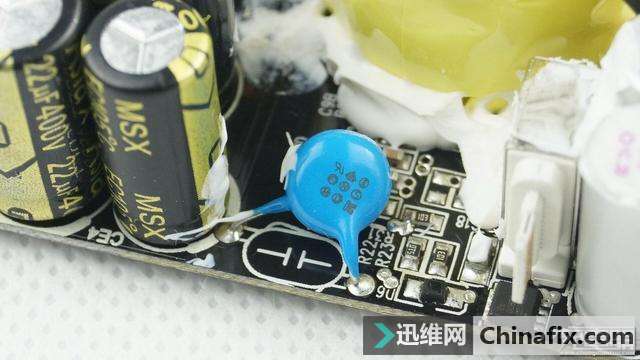

　　蓝色电容主要用来滤除高频干扰。

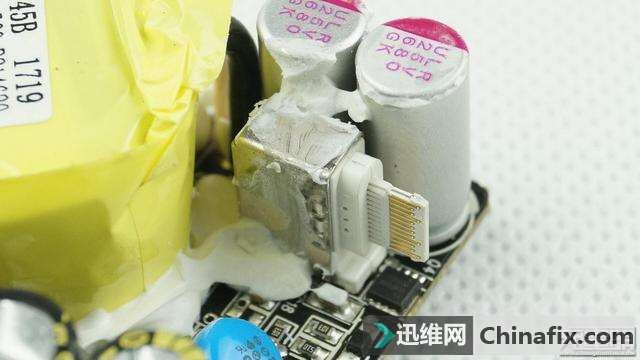

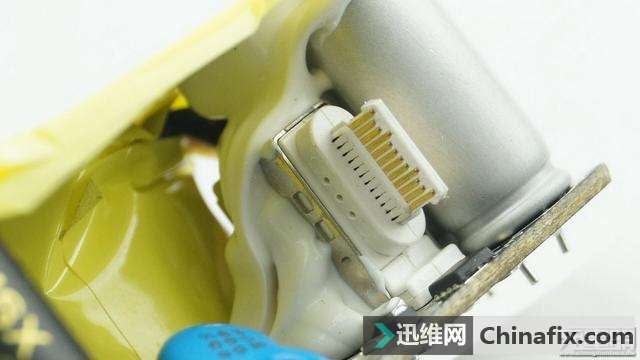

　　造型比较特别的USB TYPE-C插座，没有金属外框。

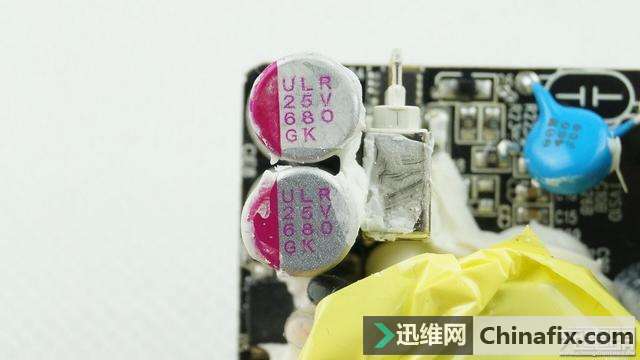

　　电源输出端滤波是采用万裕的固态电容，两颗25V 680微法并联。

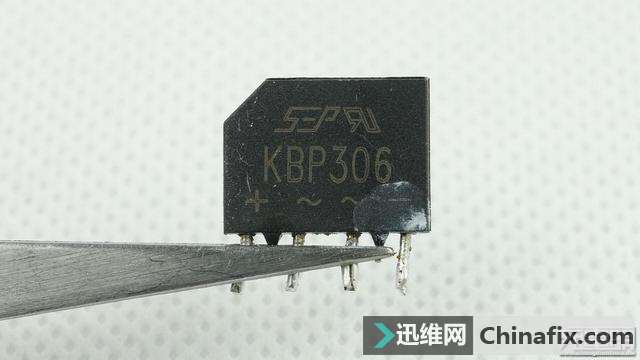

　　整流桥型号KBP306。来自SEP长虹电子有限公司。

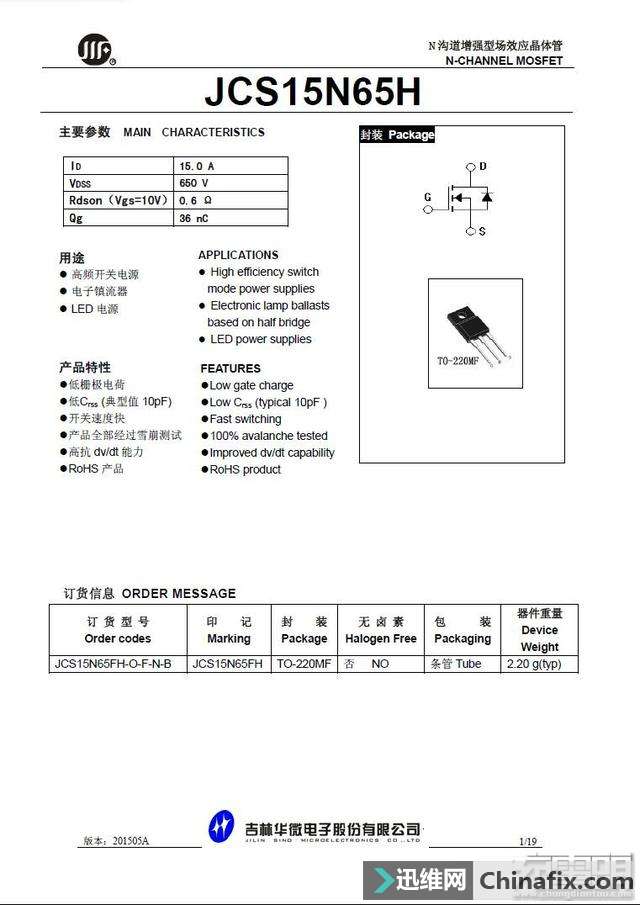

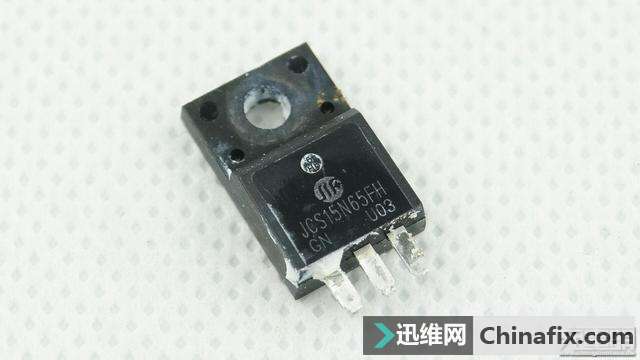

　　主控开关管，型号JCS15N65FH。来自吉林华微电子股份有限公司。

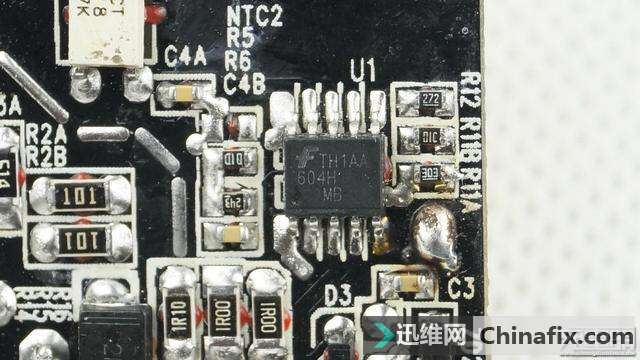

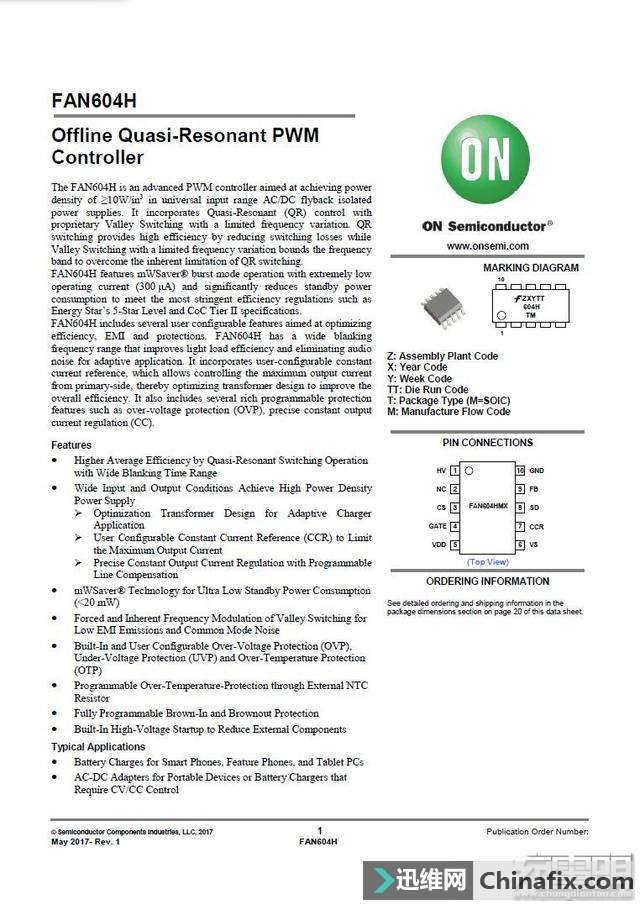

　　PWM丝印为TH1AA。来自仙童型号为FAN604H准谐振 PWM 控制器。

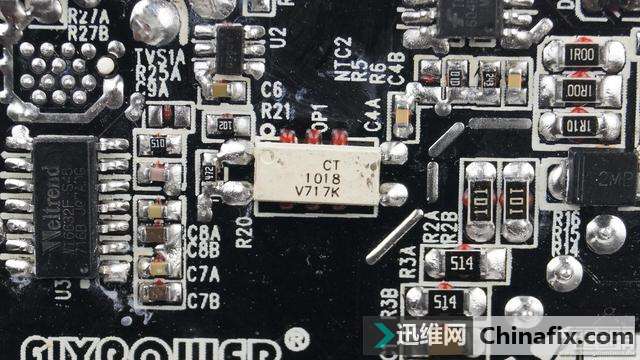

　　光耦型号CT1018。

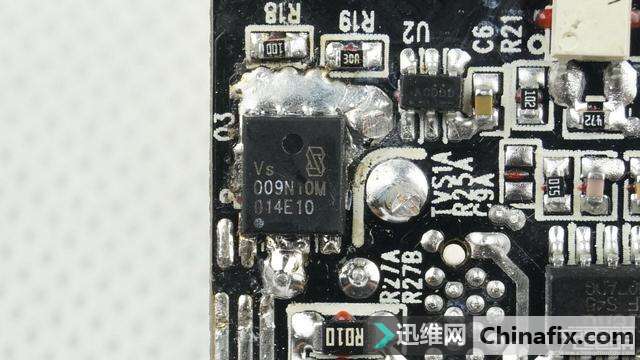

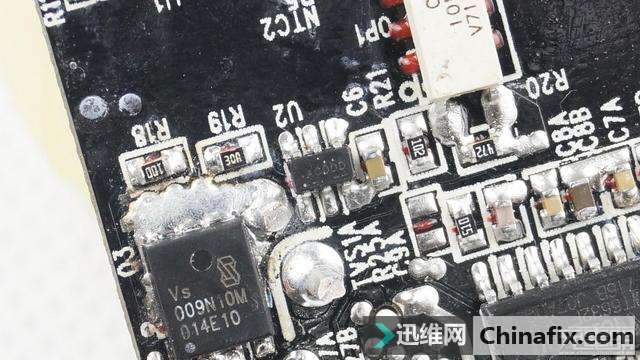

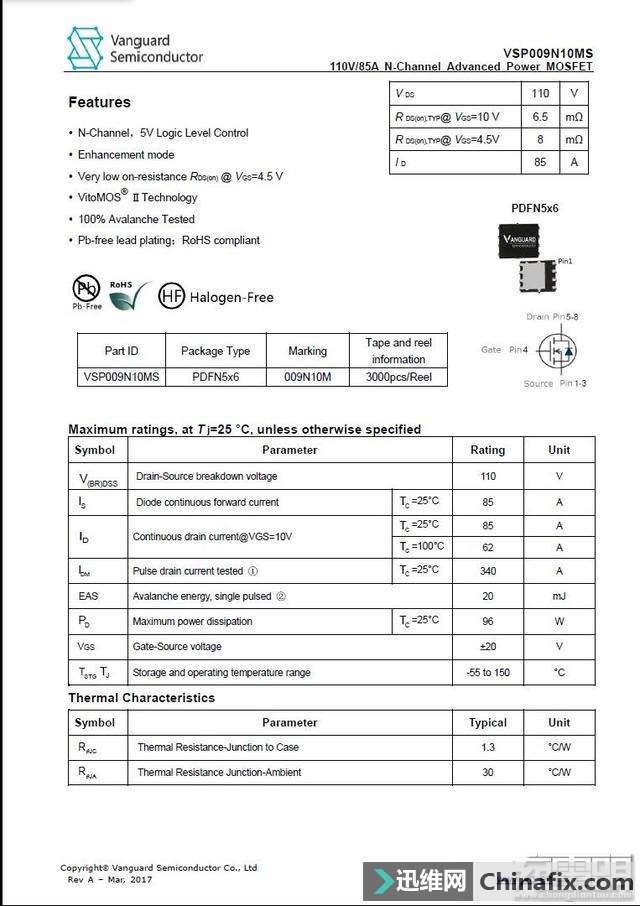

　　威兆半导体型号Vs 009N10M同步整流MOS。

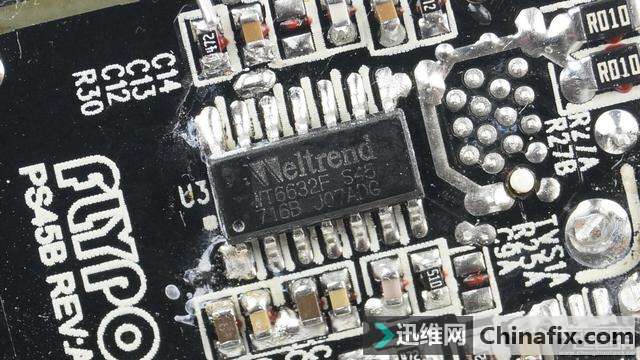

　　伟诠型号WT6632F PD输出主控。

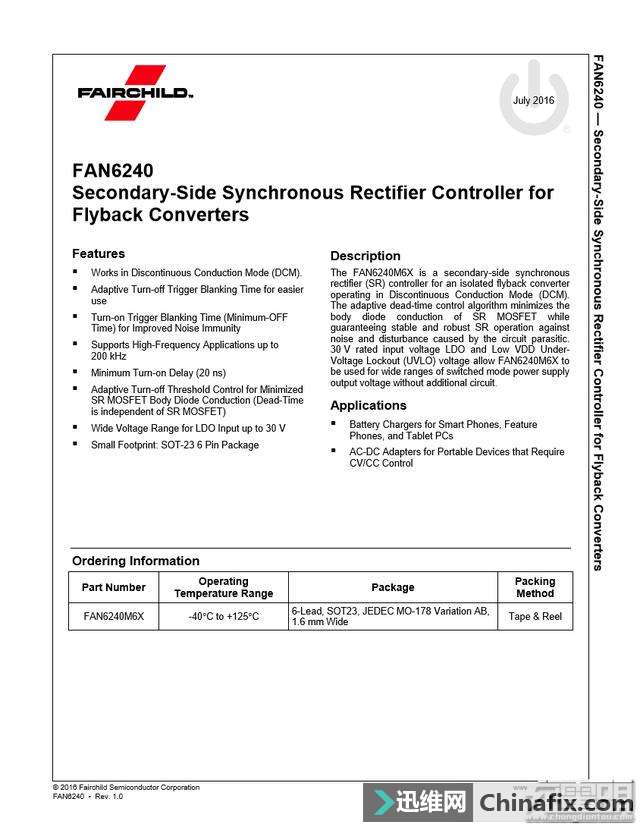

　　同步整流控制器，丝印ADDD。来自仙童型号FAN6240v1.0a。

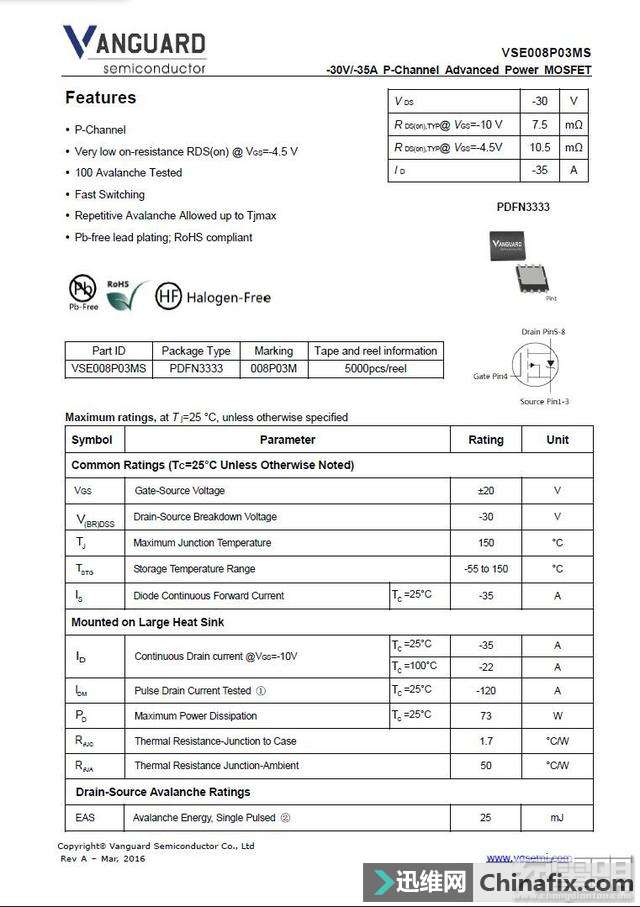

　　威兆半导体型号为Vs 008P03M的输出保护MOS。

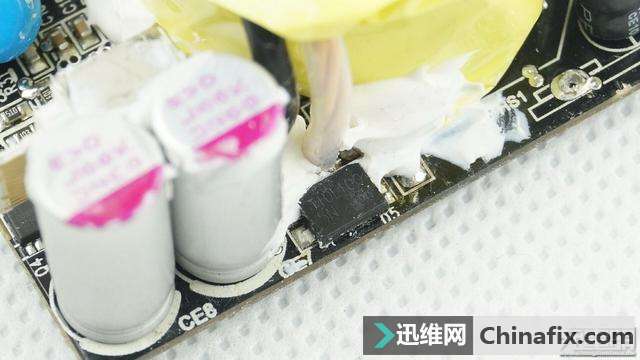

　　同步整流输出MOS背面对应的位置并联了一颗肖特基二极管，以减小阻抗。

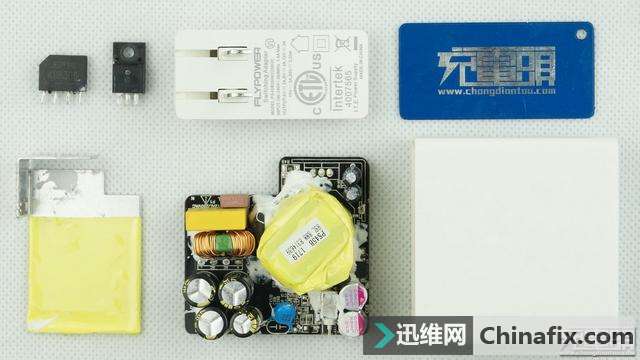

　　全家福。
