　　背板带宽，即交换机的交换容量，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。其反应了交换机总的数据交换能力，单位为Gbps，背板宽带越高，交换机所能处理数据的能力就越强。因此,学习背板宽带计算方式，有助于帮我们选择一款性能好的交换机。下面小编就带您一起了解一下背板宽带计算方式：

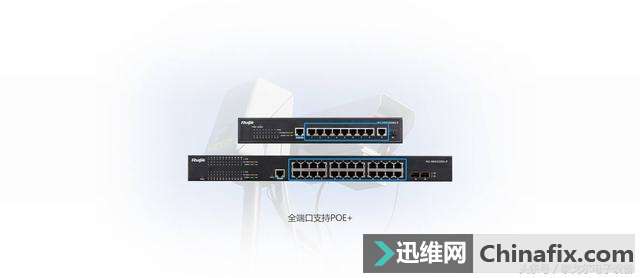

交换机
　　一、线速的背板带宽计算公式为端口数*相应端口速率*2(全双工模式)如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。考察交换机上所有端口能提供的总带宽。
　　二、第二层包转发线速第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方式，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线速。

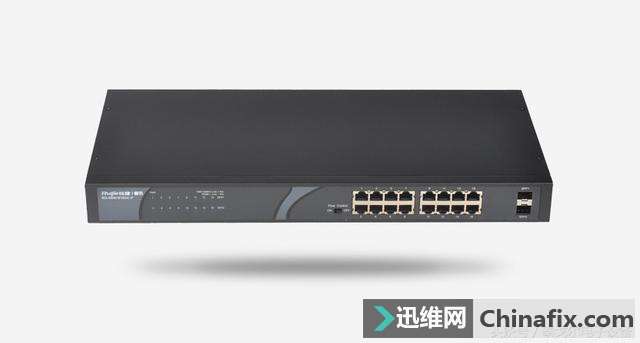

交换机
　　三、第三层包转发线速第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方式，如果这个速率能≤标称三层包转发速率，那么交换机在做第三层交换的时候可以做到线速。
　　那么，如何得到1.488Mpps呢?
　　以单位时间内发送64byte的数据包(最小包)的个数作为计算基准是包转发线速的衡量标准。对千兆以太网来说其计算方式如下：
　　1000000000bps/8bit/(64+8+12)byte=1,488,095pps即：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。快速以太网的统速端口包转发率正好为千兆以太网的十分之一，为148.8kpps。

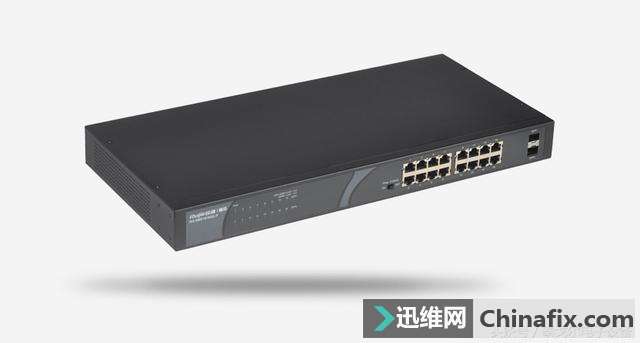

交换机
*对于万兆以太网，一个线速端口的包转发率为14.88Mpps
*对于千兆以太网，一个线速端口的包转发率为1.488Mpps
*对于快速以太网，一个线速端口的包转发率为0.1488Mpps
*对于OC-12的POS端口，一个线速端口的包转发率为1.17Mpps
*对于OC-48的POS端口，一个线速端口的包转发率为4.68MppS
　　如果计算得到的背板宽带能满足以上条件，那就说明这款交换机真正做到了线性无阻塞，但是背板宽带是否够用，还要从以下两个方面进行衡量，一是所有端口容量×端口数量之和的2倍是否小于背板带宽，二是满配置吞吐量(Mbps)应达到满配置GE端口数×1.488Mpps，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。当所有端口容量×端口数量之和的2倍小于背板带宽，满配置吞吐量(Mbps)达到满配置GE端口数×1.488Mpps时，此款交换器可谓性能不错的一款交换器。好了，今日跟家电维修小编学习的背板宽带的计算方式以及如何选择性能较好的交换机，你学会了吗?

交换机
　　交换机的基本配置：

　　进入配置界面后，如果是第一次配置，则首先要进行的就是IP地址配置，这主要是为后面进行远程配置而准备。IP地址配置方式如下：在前面所出现的配置界面“Enter Selection：”后中输入“I”字母，然后单击回车键，则出现如下配置信息：
The IP Configuration Menu appears。
Catalyst 1900　-　IP Configuration
Ethernet Address：00-E0-1E-7E-B4-40
[I]　IP address
[S]　Subnet mask
[G]　Default gateway
[B]　Management Bridge Group
[M]　IP address of DNS server 1
[N]　IP address of DNS server 2
[D]　Domain name
[R]　Use Routing Information Protocol

交换机[P]　Ping
[C]　Clear cached DNS entries
[X]　Exit to previous menu
Enter Selection：
　　在以上配置界面最后的“Enter Selection：”后再次输入“I”字母，选择以上配置菜单中的“IP address选项，配置交换机的IP地址，单击回车键后即出现如下所示配置界面：
Enter administrative IP address in dotted quad format　(nnn。nnn。nnn。nnn)：　//按”nnn。nnn。nnn。nnn“格式输入IP地址
Current setting　===>　0.0.0.0　//交换机没有配置前的IP地址为”0.0.0.0“，代表任何IP地址
New setting　===>　//在此处键入新的IP地址
　　如果你还想配置交换机的子网掩码和默认网关，在以上IP配置界面里面分别选择”S“和”G“项即可。现在我们再来学习一下密码的配置：
　　在以上IP配置菜单中，选择”X“项退回到前面所介绍的交换机配置界面。
　　输入”P“字母后按回车键，然后在出现的提示符下输入一个4￣8位的密码(为安全起见，在屏幕上都是以”*“号显示)，输入好后按回车键确认，重新回到以上登录主界面。
　　在你配置好IP和密码后，交换机就能够按照默认的配置来正常工作。如果想更改交换机配置以及监视网络状况，你可以通过控制命令菜单，或者是在任何地方通过基于WEB的Catalyst 1900 Switch Manager来进行操作。
　　如果交换机运行的是Cisco Catalyst 1900/2820企业版软件。你可以通过命令控制端口(command-line interface CLI)来改变配置。当进入配置主界面后，就在显示菜单多了项”Command Line“，而少了项”Console Password“，它在下级菜单中进行。
1 user(s)　now active on Management Console。
User Interface Menu
[M]　Menus
[K]　Command Line
[I]　IP Configuration
Enter Selection：
