　　什么是射频发射，什么是射频接收？不懂的猛戳这里！手机射频，里面有什么？

高通某3G手机平台的射频框图
　　我们先以高通8x25系列搭配的3G射频，来讲讲手机射频里面有什么。（之所以不讲2G和4G，是因为2G现在太简单，4G太复杂，挑个居中的3G，工作原理都一样）
三个大芯片：BB、TRX、PA
BB：Baseband，运行通信协议，把数据变成基础的射频信号。
TRX：Transceiver，把基础射频信号，变成高频射频信号。（反之亦然）
PA：Power Amplifier，功放，把TRX给的高频信号，放大发射出去。

其他小器件：SW、LAN、SAW、Filter、Duplexer
SW：switch，开关，手机射频有很多个频段，但只有一个天线，通过开关来切换。
LNA：低噪放，噪声很低的放大器，用于把接收到的极为微弱的射频信号放大。
SAW Filter：声表滤波器，把接收到的信号，不需要的频段过滤掉。
Duplexer：双工器，用于把FDD模式下的发射和接收合成一路信号。

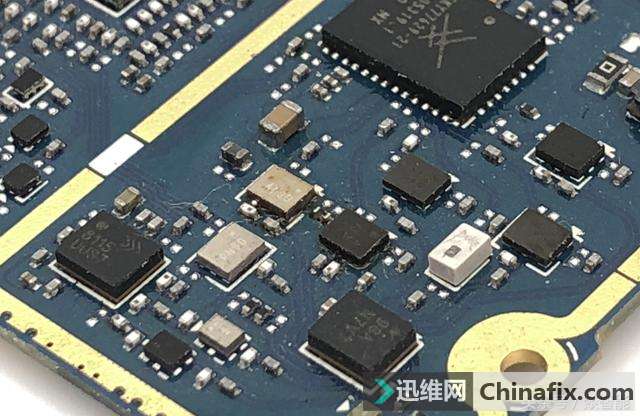

你认得这些器件么？（4G手机）
典型的射频网络名的含义
手机射频的原理不复杂，无非是发射和接收两部分。

　　要看懂手机射频原理图，按照如下规则即可：
B=Band，手机的频段。代表射频信号的频率范围。GSM有4个（国内用2个），WCDMA有4个（国内用1个），LTE有几十个。
TX=发射，RX=接收，TRX=既有发射也有接收。
ANT：天线

手机原理图命名方式的示例

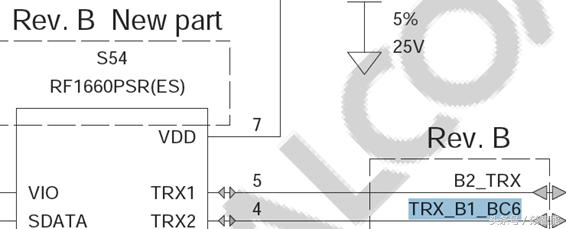

TRX_B1_BC6: “TRX”代表信号通过了双工器（FDD）或者开关（TDD）后的信号，“B1”、“BC6”表示的信号频段，有时一条网络中会传输多个频段的信号，这要看频段和相关滤波器，双工器的选频特点来决定。

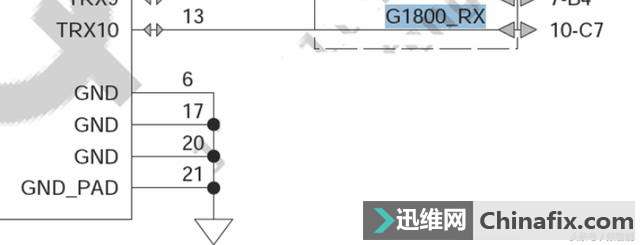

G1800_RX: “G”代表GSM 全球移动通信系统中的2G网络的1800MHZ频段，RX表示为接收信号。

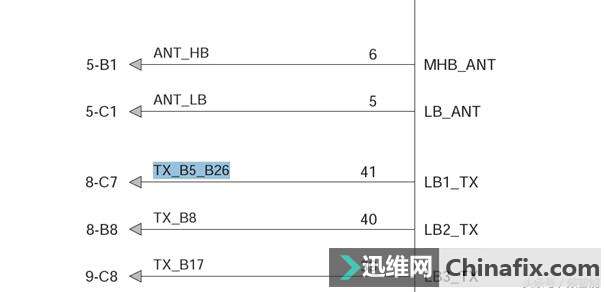

TX_B5_B26: “TX”代表发射信号，“B5”、“B26”代表信号频段。标识Band5、Band26的发射信号走的网络。
ANT_HB: “ANT”天线 “HB”高频段，表示天线端的高频成分通路。
ANT_LB: “ANT”天线 “LB”低频段，表示天线端的低频成分通路。实际上在某个时间点通路上只有一个频段的信号。

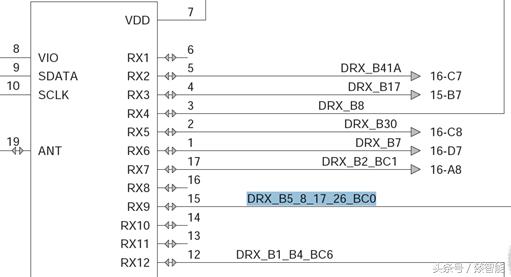

DRX_B5_8_17_26_BC0: 在LTE网络中为了提升接收效率，往往会运用多天线接收的方式，“DRX”分集接收，即第二个接收天线。”B5_8_17_26_BC0”表示通路可支持Band5、Band8、Band17、Band26、BC0频段信号。
