台积电16nm炸裂!高通肠子都悔青了

2023-5-5 23:06| 发布者: 开心| 查看: 32| 评论: 0

阅读字号:

摘要:   作为天字一号代工厂,台积电一直让业内众多巨头唯其马首之瞻,跟着他的工艺脚步走,但这几年却复杂了很多。20nm只是台积电的一个半代工艺,而且主要为苹果A8服务, ...
      作为天字一号代工厂,台积电一直让业内众多巨头唯其马首之瞻,跟着他的工艺脚步走,但这几年却复杂了很多。20nm只是台积电的一个半代工艺,而且主要为苹果A8服务,导致其他一大批客户极为不满,NVIDIA、AMD两大显卡厂商根本就不用,高通旗舰骁龙810勉强用了,结果自己的设计也不合理,最终过热发烫一塌糊涂。
  紧接着,三星14nm FinFET惊艳全世界,自家的Exynos 7420处理器更是风光无限,那一边台积电的全新工艺16nm FinFET却进展迟缓。痛定思痛,大量客户纷纷转而拥抱三星,其中就包括高通,骁龙820就交给了三星的14nm工艺。

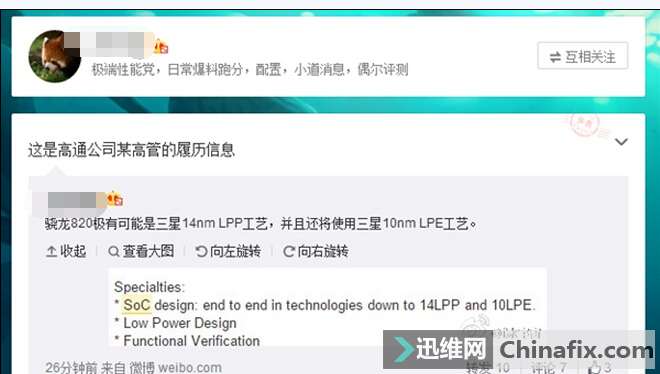

  在高通公司某高官的LinkedIn档案里,赫然就提到了基于三星14nm LPP、10nm LPE工艺的SoC处理器设计。台积电16nm炸裂!骁龙820改成了三星14nm,很显然,骁龙820等高通芯片将采用三星14nm LPP工艺制造,末尾三个字母代表Low Power Plus(低功耗增强版),Exynos 7420用的正是它(苹果A9应该也是),另外还有一个版本14nm LPE(低功耗早期版)。

  三星下一代的10nm LPE工艺自然也进入了高通的规划路线图,不过应该得骁龙820的继任者才能用上了。邪门的是,台积电16nm FinFET却大有后发制人的逆转去世,代工的苹果A9远比三星版更为出色,已经掀起了轩然大波,业内人士也分析三星14nm工艺可能需要更高电压才能保持高频率,从而导致功耗过高。
这下子,等不及台积电而急匆匆投奔三星的高通,又在想什么呢?自己约的X,含着泪也要……
