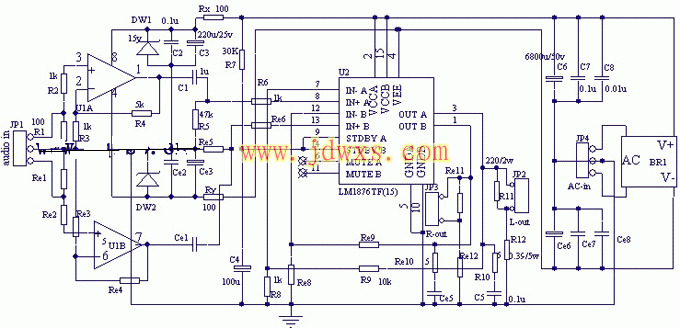

| LM1876TF为美国NS公司的一款双声道30X2的高保真音频功放电路，它继承了LM1876的优点的同时，还进一步完善了该电路的一些功能。有关该集成电路的电气参数如下： 电压范围：|VCC| +|VEE|=20V--64V 总谐波失真+噪声：当VCC=VEE=20V，每声道输出平均功率为15W，负载为8欧时为0.08%。 转换速率：当VIN=1.414rms。trise=2ns，典型值为18V/us 增益带宽：当f0=100kHz，Vin=50mVrms,典型值为 7.5MHZ 在和LM1875作对比时，可以看出它的带宽和转换速率均比后者高，LM1875的带宽为5MHZ，转换速率为8V/us，另外LM1876还增加了STAND BY 和MUTE功能，这样可以外加阻容元件来构成开关机防电流冲击的作用电路，这和LM3886的静音功能相同，也是该集成电路的另一大优点。 内部电路图  以下就是以LM1876为主要元件构成的前后级合并放大电路，前级线性放大部分采用运算放大器，其设计的放大倍数为5倍，可以根据前级音源的实际情况进行修改，如果信号幅度较小，可以增大R4/R3的值来调整。运放可以采用NE5532，如果采用AD827则效果更佳，正如报刊上烧友所说的，这两种集成块搭配能取得很好的效果，U2的1、3脚为两声道输出脚，并且采用电流负反馈的方式输出，以达到理想的效果。LM1876的9、14脚为待机预备功能，外接R7、C4定时元件用于实现开关机的防电流冲击功能。从而很方便的实现开关机的静噪。同LM1875一样，该电路同样有比较完善的过压过流过热保护功能。  |
