TDA2030引脚接法的说明

2023-5-5 11:43| 发布者: 开心| 查看: 86| 评论: 0

阅读字号:

摘要: 概述：TDA2030功率放大集成电路具有转换速率高、失真小、输出功率大、外围电路简单等特点，采用5脚塑料封装结构。其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端；5脚为正电源。它的内部电 ...

    概述：TDA2030功率放大集成电路具有转换速率高、失真小、输出功率大、外围电路简单等特点，采用5脚塑料封装结构。其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端；5脚为正电源。它的内部电路包含由恒流源差动放大电路构成的输入级、中间电压放大级，复合互补对称式OCL电路构成的输出级；启动和偏置电路以及短路、过热保护电路等。


  1、引脚接法

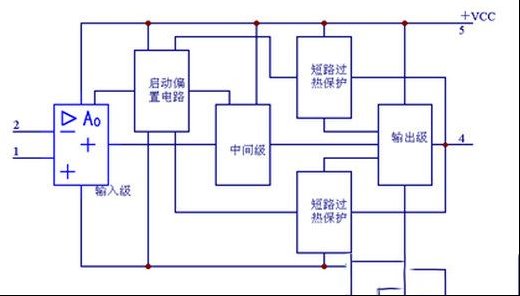

  TDA2030引脚识别：字面朝向自己，管脚向下，从左至右依次为１~５脚。参考下图。
