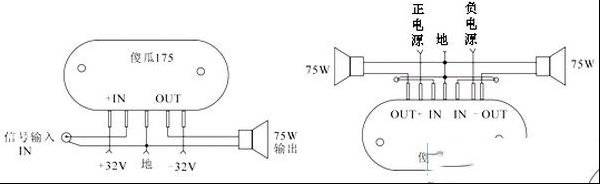

上世纪90年代曾流行过傻瓜系列厚膜集成电路功放，相信很多的电子爱好者都用它制作过音响功放电路。如傻瓜155/175/275/1100/2100等等都耳熟能详。因为傻瓜功放免调试，一装即成，音质也还不错，所以当时在简单应用和制作中很受欢迎。 傻瓜功放最大的特点就是完全不需要外围元件，把一个完整的功放电路集成到一个厚膜块中，只需接上音源、扬声器，通上电源就可以扩音了。其内部电路末级功率管一般采用绝缘栅型场效应管，动态频响宽。IC内部集成有超压、过热保护电路。部分傻瓜功放块参数见下表： 傻瓜155 傻瓜175 傻瓜1100 工作直流电压 (V) 18~25 25~32 30~38 保护电压 (V) ±28 ±35 ±40 额定输出功率 (W) 22 35 50 最大输出功率 (W) 55 75 100 静态电流 (mA) 40 40 50 输出失调电压 (mV) 50 50 50 散热器面积 (cm) 20×15×0.3 傻瓜系列厚膜功放块公共参数 电压频响 (Hz) 10~50 失真度 (%) 0.7 增益 (dB) 30 输入阻抗 (kΩ) 47 允许温升 (℃) 80 傻瓜功放块的散热板与内部电路是隔离的，所以安装散热器时无需另加绝缘片。傻瓜175是单声道75W功放；275是双声道75W功放。同样的傻瓜1100是单声道100W功放，2100则是双声道100W功放块。功放块的各引脚接线不要扎在一起以免发生自激烧毁功放块。  傻瓜厚膜功放块在当时一度引起热议，褒贬不一， 现在也还有这种厚膜集成电路卖，有机会有兴趣可以自己体验体验，不过这种傻瓜功放块假货也多，要注意区分。 |
