奇美液晶屏(V315B1-L01)逆变器电路资料

2023-4-27 18:12| 发布者: 开心| 查看: 173| 评论: 0

阅读字号:

摘要: 一、奇美(V315131-L01)逆变器实物图二、奇美(V315B1—L01)电路框图三、BA10324AF芯片介绍四、奇美(V31581-L01)逆变器的供电系统五、OZ964内部框图六、奇美(V31581一L01)逆变器模拟量控制电路七、O2 ...

    一、奇美(V315131-L01)逆变器实物图
二、奇美(V315B1—L01)电路框图

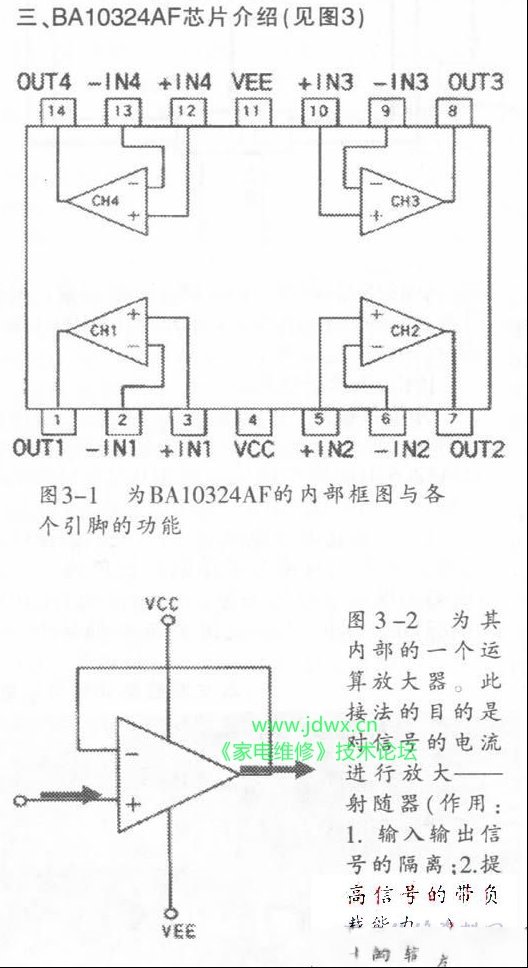

三、BA10324AF芯片介绍
四、奇美(V31581-L01)逆变器的供电系统
五、OZ964内部框图

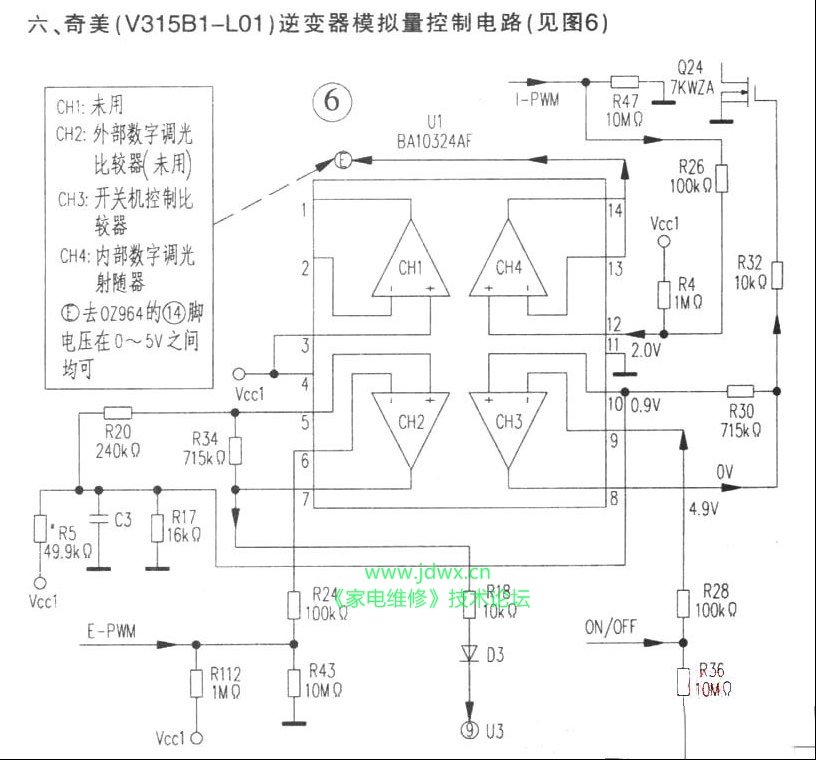

六、奇美(V31581一L01)逆变器模拟量控制电路
七、O2964脚位功能中英文对照表
八、OZ964关键脚位描述
    1．②脚OVP(Over Voltage Protection)过压保护
    该脚的取样信号是从变压器的输出送来的电压信号，IC内部设置的极限电平是2V，当取样电压达到这个极限电平时，IC内部OVP运放输出翻转，保护电路起动，4个输出激励端停止输出激励脉冲，灯管熄灭，同时，⑦脚也没有3．5V的基准电压输出，整个IC不工作。
    2．③脚ENA(Enable)点灯使能端
    该脚是IC运行与否的使能端，或者说是灯管点亮的控制端，临界电平设置于2V，当该脚输入电平高于2V时，IC停止工作，灯管熄灭。
    3．⑦脚RFE(Reference)基准电压
    该脚是由⑤脚电源端经内部稳压后输出的一个3．5V基准电压，供IC内部和外部电路工作，IC保护时该脚没有输出。
    4．⑨脚FB(Feed—back)输出电流反馈信号输入端(过流保护)
    临界电平设置于1．25V，当输出电流过大，通过电流取样电路，向该脚反馈一个电压信号，低于1．25V时，内部运放输出翻转，起动保护电路工作，IC停止输出，灯管熄灭。
    5．17／18脚RT／CT振荡电阻和电容
    该两脚内部是背光振荡电路，振荡频率由这两脚的电阻电容决定，运行频率f由下式决定：
    F[kkHz]=65x10000／(CT[pF]IxRT[K])
    6．13／14／15脚背光调节控制
    OZ964 14脚是CPU送过来的DIM控制信号——直流量；13脚送出的是低频率的脉冲信号；15脚是产生振荡频率的控制脚。
    即：13脚的振荡频率由15脚决定，其输出脉冲的占空比由14脚的电压高低决定。
    OZ964 13脚波形图如下图所示：

    九、OZ964的实际应用电路
    OZ964实物图分忻说明：
    (1)图7中OZ964的②脚(过压保护脚)直接接地，不起保护作用(未用此脚功能)。
    (2)黄色虚线框内：Q6／C12等元件在开机瞬间对OZ964的④脚进行分流的作用，目的是延长软启动的时间。
    (3)红色虚线框内：Q26是作为错误信号输出(本机未用)。
    (4)本机的OZ964的⑧脚未用，说明点灯与工作频率是相同的。
    (5)OZ964的⑨脚在本机中不仅作为电流反馈，还有过保护的作用。
