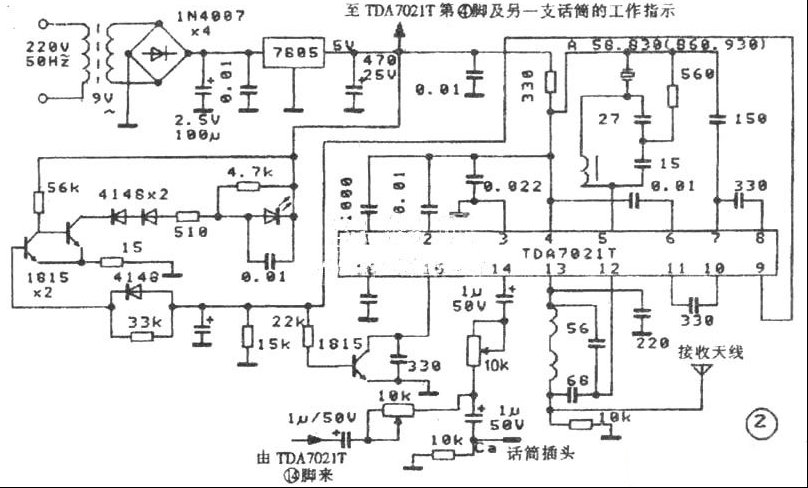

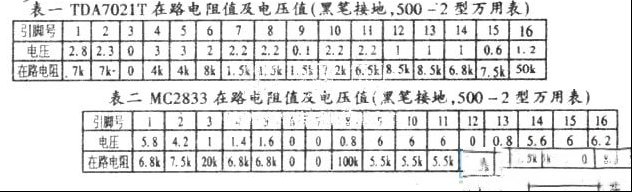

概述：ICM-306无线麦克风系统是由ICM-306接收机和ICM-306A、B手持话筒发射器组成，可用于任何卡拉OK或扩音系统。笔者依据实物寻找相关资料后将实际电路绘制如下。 上图1中的话筒发射器集成电路是莫托洛拉公司的MC2833  图中MC2833⑤脚为话筒信号放大器输入端，15、16脚为射频振荡，经调制后的话筒信号送入缓冲器，14脚外接吸收回路，⑧脚内接发射管，⑨脚输出调频发射信号。调节①脚和16脚所接L或晶振可改变振荡频率，从而使发射与接收频率相一致。Ic⑩脚为电源，9V电池供电。ICM-306的麦克风接收器(图2)的Ic型号为TDA7021T，在ICM-306接收器中采用了两片这样的块子分别为A话筒和B话筒解调。接收天线接收的信号经。TDA7021T 12脚送入，经解调后14唧送出，A、B两话筒的音频信号经Ca混合由同一话筒插头输出。接收器中发光二极管唯有在发射与接收频率相一致时才被点亮。改变Ic⑤脚所接L与晶振可使其接收频率与发射频率相一致。为避免A话筒和B话筒的相互干扰，厂家使用了不同的相差一定频率的晶振，而且两组话筒在电路上也相互蚀立。  |
