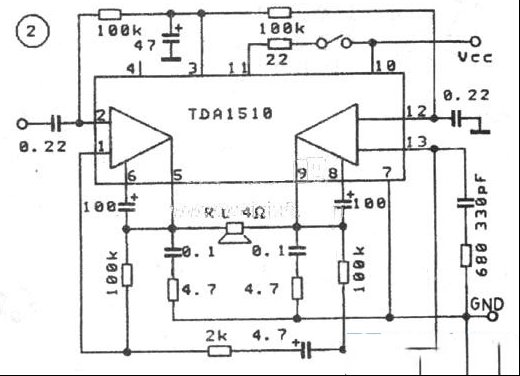

TDA1510为飞利浦公司生产的音频功率放大器。该集成电路内设有负载短路、负载开路、过热等保护电路，具有输出端静态电压稳定、纹波抑制性能好、外接元件少、体积小、稳定性高等特点。可组成立体声和BTL功放电路(见附图1)，能驱动1．6Ω低阻扬声器。极限电压无信号时为28V，有信号时为18V，正常工作电压为6-18V。在Vcc=14．4V，f=lkHz，Ta=25℃时测试，闭路增益为40dB，双声道输出功率为12W，BTL输出功率为40W。适用于汽车收放机和立体声收录机做音频功率放大。 TDA1510与TDA1515外形和结构基本相同，差别仅为TDA1515的④脚对地接有一只47uF电解电容，作为扬声器保护，故二者可直接代换。其双声道典型放大电路见图1。典型BTL放大电路见图2。  |
