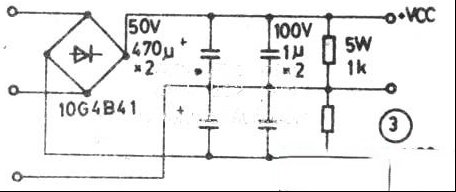

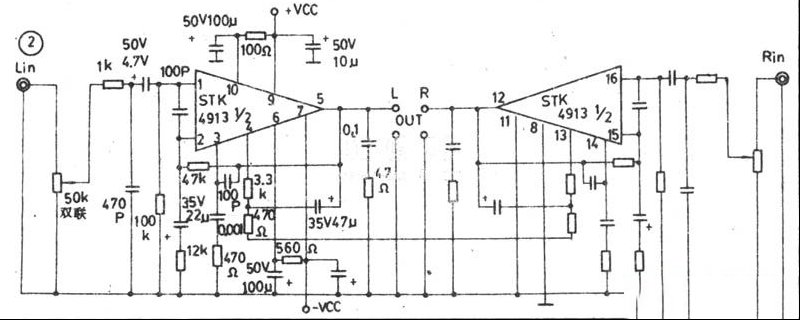

三洋公司继STK4101II系列厚膜立体声功放(如STK4191II等)之后，又推出了失真更小、频响更宽的STK4773系列。该系列中的STK4913即是取代STK4191II的理想器件，已用于日本“山水A-700”、“水A-730”等商品机。  STK4913内部等效电路如图1，内含两个完全相同的功放，全部采用直接耦合。输入级由差动放大器构成，可单端输入，也可平衡输入，输出系达林顿互补式。±35V电压下，最大输出功率可达2×70W；±30V时，输出功率大约为2×45W。  图2是日产PA-913家用Hi-Fi商品功放的电路图，电路简洁，不需调试，只是要注意STK4913需加散热器。图3是推荐的整流滤波电路。变压器次级应为28～30V，以保证其±35V的输出，变压器额定功率最好大于200VA。  整机性能如下： 最大输出功率：70W×2；输入灵敏度：750mV，输入阻抗：32kΩ；负载阻抗：8Ω电压增益：32dB；频响：10Hz～100kHz(±3dB)，谐波失真(THD)：<0．02％(1kHz，50W)；输出噪声：-70dB。 由于本机增益较高，可直接驳接激光唱机的音频输出。另外，若采用±15V电源，最大输出功率为2×9W。 |
