采用NCP1603设计的非同步工作模式AC/DC适配器电路图

2023-5-1 12:43| 发布者: 开心| 查看: 43| 评论: 0

阅读字号:

摘要: NCP1603是一款功率因数校正（PFC）和脉冲宽度调制（PWM）的合成控制器，它可提供极低的待机功耗，适合于*率的遘配器应用，主要应用为笔记本电脑及监视器电源。主要关键特点如下：　　1 ...

NCP1603是一款功率因数校正（PFC）和脉冲宽度调制（PWM）的合成控制器，它可提供极低的待机功耗，适合于*率的遘配器应用，主要应用为笔记本电脑及监视器电源。主要关键特点如下：
　　1）采用断续导通加临界导通（DCM和CRM）两种模式达到接近1的功率因数值。
　　2）电压型控制。
　　3）低的待机功耗。
　　4）DCM时可调整振荡器频率。
　　5）外同步能力。
　　6）输出过电压保护（通常为107％的正常值）。
　　7）欠电压锁定关断。
　　8）可调的过流保护。
　　9）95℃／140℃窗口阈值的过热保护。
　　10）IC的VCC欠电压锁定（9V／10.5V）。

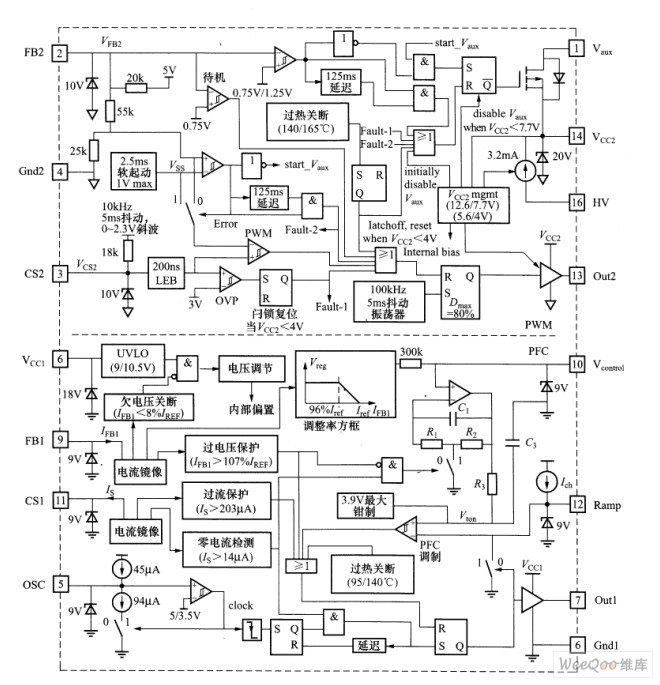

非同步工作模式AC/DC适配器电路如图1所示（PFC/PWM不同步模式）。（PFC/PWM同步模式）其内部等效方框科如图2所示。
