　　1.LTC3803的工作描述
　　LTC3803 是一款恒定频率、电流模式、反激式控制器，专为在高输入电压应用中驱动 6V 额定电压 N 沟道 MOSFET 而优化。恒定频率操作一直保持到负载非常轻的条件下，从而在一个很宽的负载电流范围内产生较少低频噪声。斜率补偿可以利用一个外部电阻器来设置。
　　LTC3803 能提供了±1.5% 的输出电压准确度，且仅消耗 240μA的静态电流，参考地的电流检测允许LTC3803 的转换器输入电源可超过 LTC3803 之绝对最大 VCC。一个微功耗阈值窗口启动特色允许它有效地工作在高输入电压条件。为简单起见，由于其内部并联稳压器的原因，LTC3803 可以通过一个电阻器从高 VIN 来供电。当输入电压太低时，一个内部欠压闭锁电路关断 LTC3803，从而向外部 MOSFET 提供足够的栅极驱动。LTC3803 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOTTM) 封装。

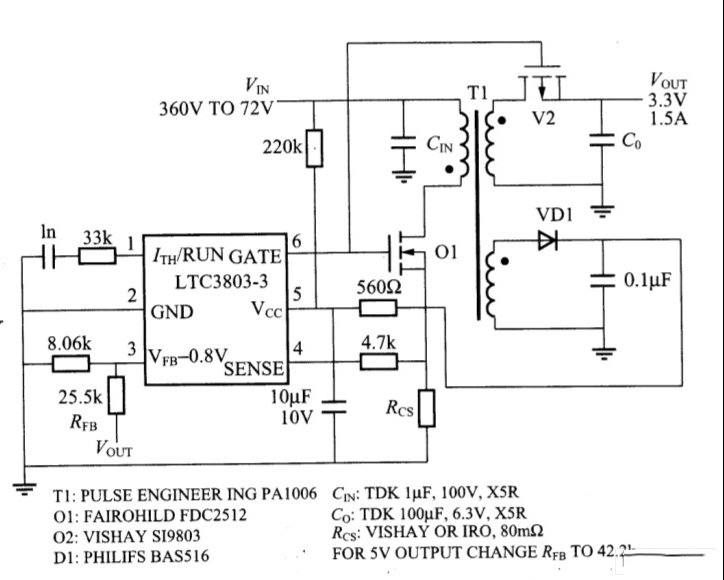

2.图1、图2给出了LTC3803—3的两个典型应用电路
