NCP1271典型应用电路与内部等效电路图

2023-5-1 12:42| 发布者: 开心| 查看: 43| 评论: 0

阅读字号:

摘要: NCP1271为NCP1200系列新成员，为定频电流型PMW控制器。新技术可令待机功耗更低，消除待机噪声，可用最廉价的变压器及电容来钳制功耗，外锁存功能使控制器有极好的后各。　　1．主要特 ...

NCP1271为NCP1200系列新成员，为定频电流型PMW控制器。新技术可令待机功耗更低，消除待机噪声，可用最廉价的变压器及电容来钳制功耗，外锁存功能使控制器有极好的后各。
　　1．主要特点｜
　　（1）固定频率，电流型工作，具有内部斜率补偿及待机时跨越周期工作。
　　（2）故障保护增加一个保护时段，改善了过载检测。
　　（3）软跨越模式技术将待机噪声降至最低。
　　（4）内部高压起动源完成无损起动。
　　（5）全温度范围内±5％的限流精度。
　　（6）＋500mA／-800mA的驱动能力。
　　（7）待秽L功耗降到100mW的水平。
　　（8）无铅作业。
　　2．主要应用
　　（1） AC／DC适配器。
　　（2）机顶盒（STB）、DVD 机、监视器。

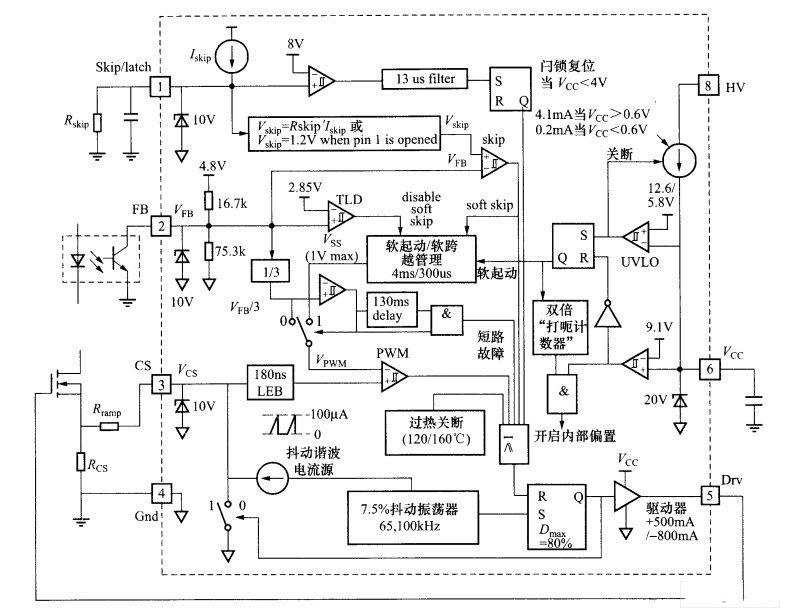

　　典型应用电路如图1所示。内部等效电路如图2所示。
